модель 2003 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2003ZABPFUSG)

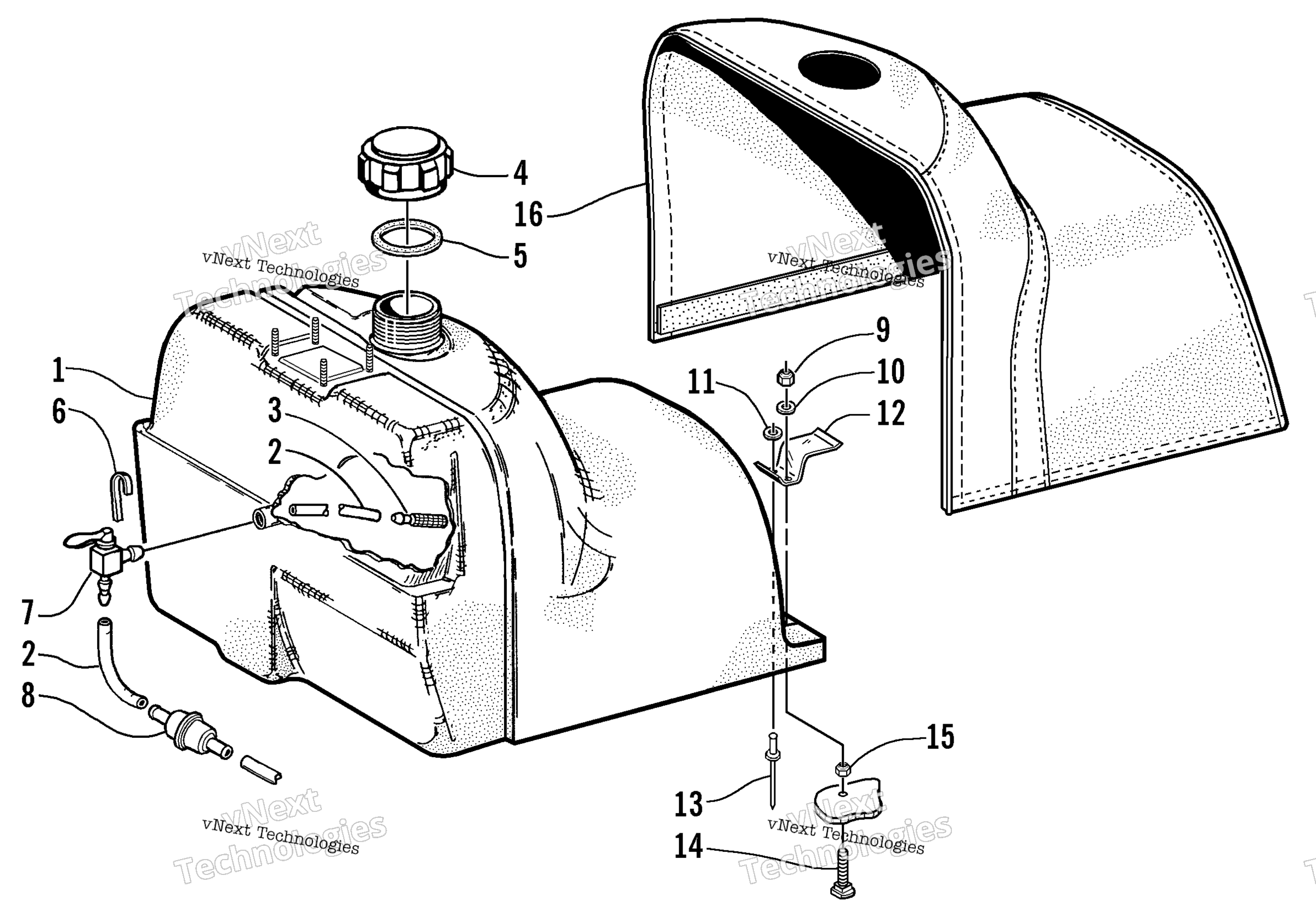

Схема топливный бак и крышки для Z 440 SNO PRO (S2003ZABPFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas (inc. 2-7) art. 0770-599
По запросу
2
Hose, Gas - 100 ft art. 0610-017
По запросу
2
Hose, Gas Line - 25’ art. 0610-008
По запросу
3
Strainer, Gas Tank art. 0510-358
По запросу
4
Cap, Tank (inc. 5) art. 0670-871
По запросу
5
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
6
Tape, Teflon art. 0670-289
По запросу
7
Valve, Shut-Off art. 0670-125
По запросу
8
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
9
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
10
Washer art. 8050-212
По запросу
11
Washer art. 0623-759
По запросу
12
Bracket, Seat - Hold-Down art. 1606-435
По запросу
13
Rivet art. 8060-848
По запросу
14
Bolt, Carriage art. 0623-740
По запросу
15
Nut, Lock art. 8041-366
По запросу
16
Cover, Gas Tank art. 0716-862
По запросу
