модель 2003 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2003ZABPFUSG)

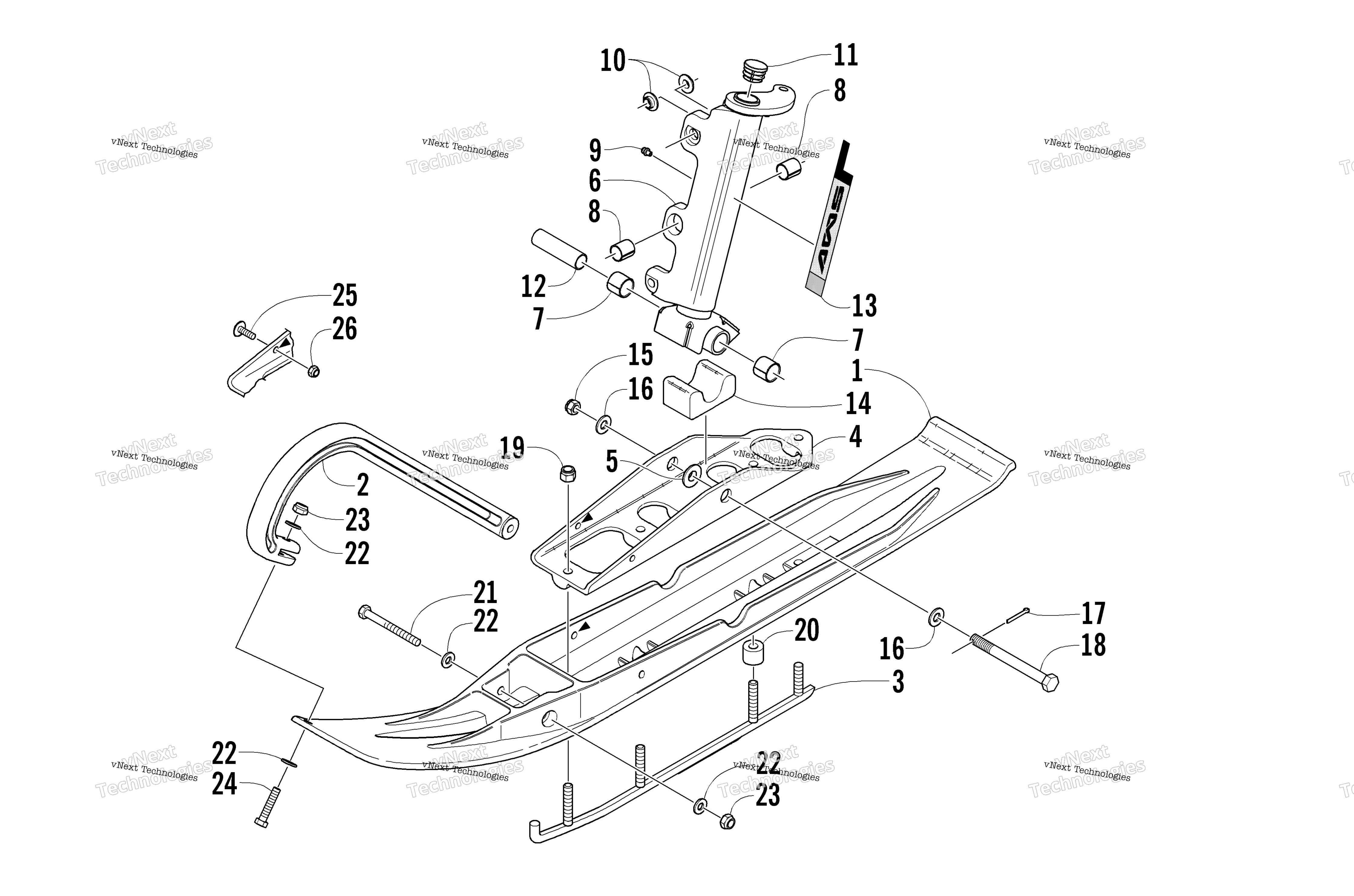

Схема Ski и Spindle узла для Z 440 SNO PRO (S2003ZABPFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic Black (Black) art. 0703-958
По запросу
2
Handle, Plastic - Yellow (Yellow) art. 0603-624
По запросу
3
Конек лыжи левый Arctic Cat art. 0703-871
от 7 907 ₽
Аналог
4 810 ₽
Требуется 2 шт.
Подписаться
Аналог
3 840 ₽
Требуется 2 шт.
Подписаться
4
Saddle, Ski (Platinum) (inc. 5) art. 0703-901
По запросу
5
Insert, Ski Saddle art. 0603-621
По запросу
6
Spindle, Steering - Left (Platinum) (inc. 7-10) art. 0703-856
По запросу
6
Spindle, Steering - Right (Platinum) (inc. 7-10) art. 0703-855
По запросу
7
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
8
Втулка Arctic Cat art. 0603-083
По запросу
9
Fitting, Grease art. 0623-010
По запросу
10
Insert, Spindle art. 0603-647
По запросу
11
Cap art. 0623-831
По запросу
12
AXLE,SPINDLE art. 2603-548
По запросу
13
Decal, "AWS" - Spindle - Left art. 5611-141
По запросу
13
Decal, "AWS" - Spindle - Right art. 5611-140
По запросу
14
Демпфер лыжи Arctic Cat art. 0603-036
от 1 120 ₽
15
Nut, Lock art. 0123-296
По запросу
16
Washer art. 0623-728
По запросу
17
Шплинт art. 0123-458
По запросу
18
Screw, Cap art. 0623-552
По запросу
19
Гайка art. 8040-486
По запросу
20
Spacer art. 1603-968
По запросу
21
Screw, Cap art. 8002-143
По запросу
22
Шайба Arctic Cat art. 8050-247
По запросу
23
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
24
SCREW,CAP-HH 5/16-18 X1.50 G5 Z&Y art. 8002-135
По запросу
25
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
26
Nut, Lock art. 8041-366
По запросу
