модель 2004 года
- Модель Firecat 600
- Код модели FIRECAT 600 RED (S2004F6DCAUSR)

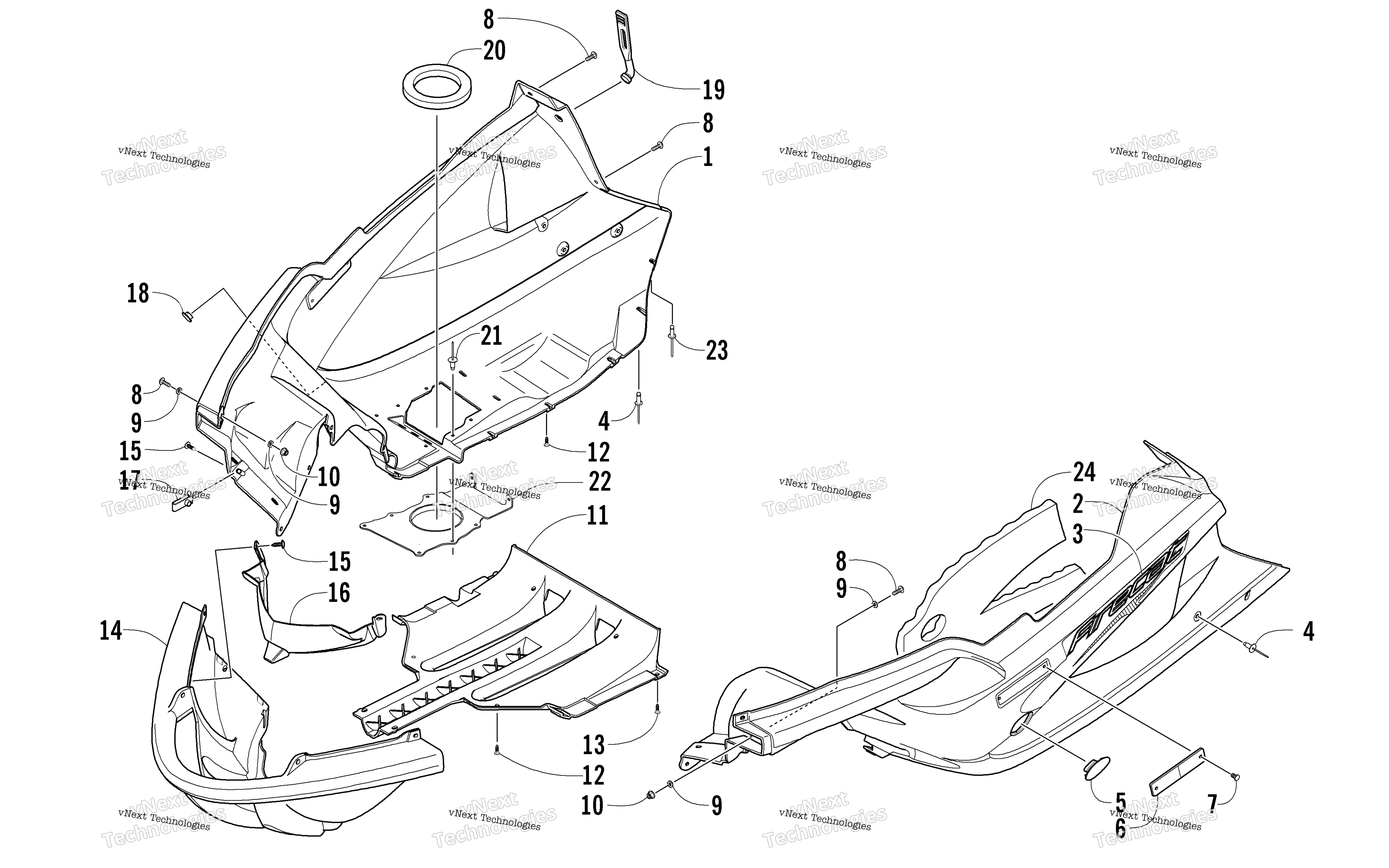

Схема Belly поддон узла для FIRECAT 600 RED (S2004F6DCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
BELLY PAN,RH-INJ MOLD-BLACK art. 2606-646
По запросу
2
Belly Pan - Left Black art. 2606-647
По запросу
3
Decal, Belly Pan - Lower Left art. 5611-341
По запросу
3
Decal, Belly Pan - Lower Right art. 5611-340
По запросу
4
Заклепка Arctic Cat art. 8061-708
от 168 ₽
5
Panel, Access - Drive Clutch - Black art. 2606-650
По запросу
6
Reflector, Front Amber art. 0606-526
По запросу
7
Clip, Retaining art. 0623-269
По запросу
8
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
9
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
10
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
11
Belly Pan, Center Red art. 3606-092
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
14
BELLY PAN,FRT BUMPER-BLK art. 4606-040
По запросу
15
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
16
Пластик-накладка передней части ( морды) Arctic Cat art. 2606-911
По запросу
17
Clip, U-Nut art. 1623-030
По запросу
18
Pin, Resonator Mounting art. 3606-050
По запросу
19
Петля капота Arctic Cat art. 2606-624
от 1 292 ₽
20
Seal, Exhaust art. 1612-603
По запросу
21
Клепка art. 8061-508
По запросу
22
Deflector, Exhaust art. 1612-686
По запросу
23
Rivet art. 8061-710
По запросу
24
Foam, Belly Pan art. 0617-443
По запросу
Другие схемы модели
Belly поддон узел
