модель 2004 года
- Модель Firecat 600
- Код модели FIRECAT 600 RED (S2004F6DCAUSR)

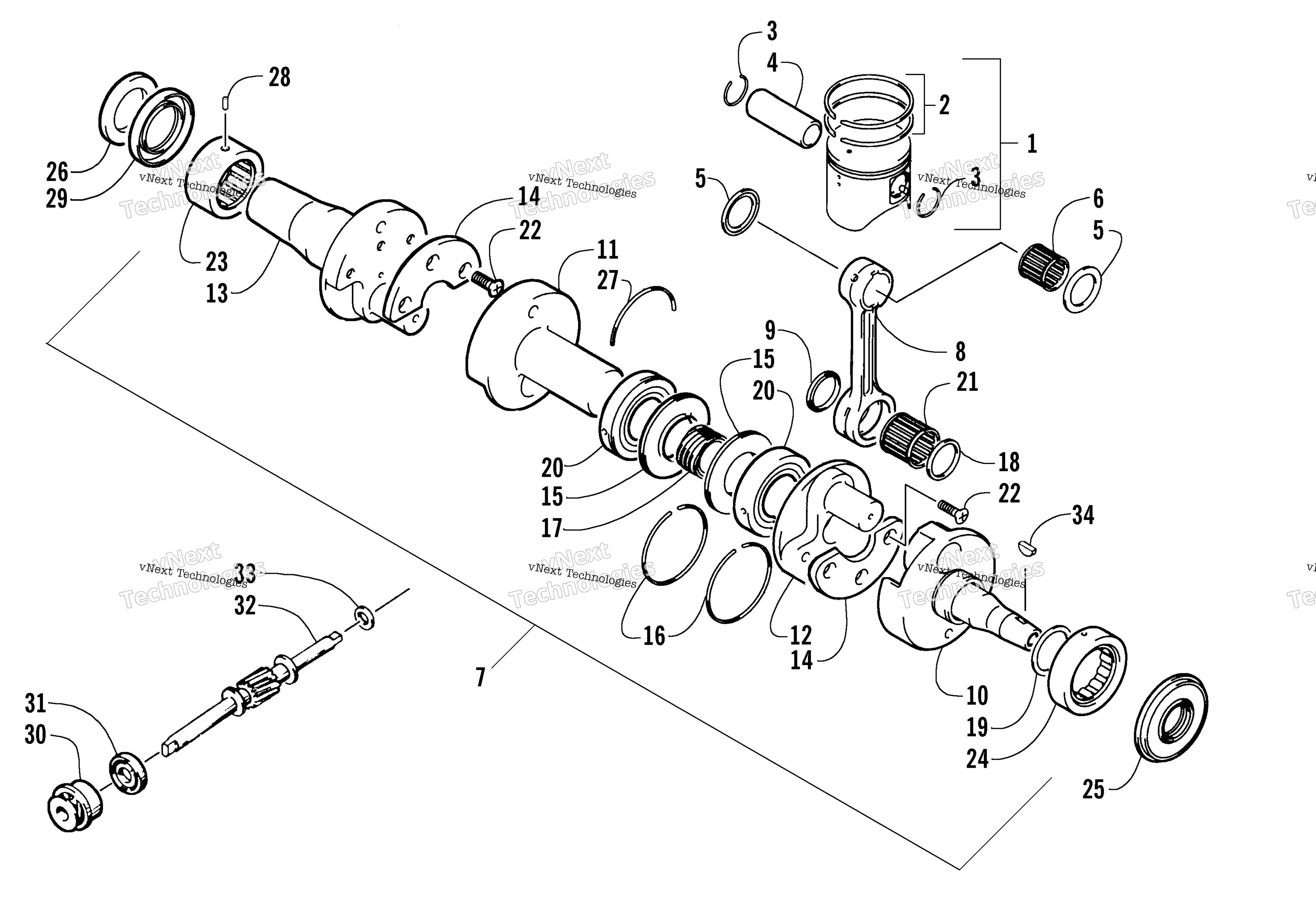

Схема поршень и коленвал для FIRECAT 600 RED (S2004F6DCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Piston Set (inc. 2-3) art. 3006-645
от 6 830 ₽
2
Кольца поршневый Arctic Cat 570 art. 3006-004
от 1 157 ₽
3
Стопорное кольцо поршневого пальца Arctic Cat art. 3005-304
По запросу
4
Поршневой палец Arctic Cat art. 3006-501
от 1 397 ₽
5
Шайба Arctic Cat art. 3008-500
По запросу
6
Подшипник Arctic Cat art. 0932-033
По запросу
7
CRANKSHAFT ASSY (inc. 8-24) art. 3007-325
По запросу
8
Шатун Arctic Cat 3005-308 art. 3007-530
от 8 458 ₽
Аналог
8 458 ₽
Требуется 2 шт.
9
Washer art. 3004-147
По запросу
10
Crankshaft - Right art. 3006-711
По запросу
11
Crankshaft - Middle art. 3006-504
По запросу
12
Wheel, Crankshaft art. 3007-438
По запросу
13
Crankshaft - Left art. 3006-506
По запросу
14
BALANCER,CRANKSHAFT art. 3006-719
По запросу
15
Сальник коленвала Arctic Cat art. 3006-508
По запросу
16
Кольцо коленвала Arctic Cat art. 3005-508
По запросу
17
Gear, Drive - Oil Pump art. 3006-519
По запросу
18
Shim - 30 x 38 x 1 art. 3006-489
По запросу
19
Washer art. 3008-495
По запросу
20
Подшипник коленвала Arctic Cat art. 3008-421
По запросу
21
Подшипник шатуна нижний Arctic Cat art. 3007-532
По запросу
22
Screw art. 3007-440
По запросу
23
Подшипник коленвала Arctic Cat art. 3007-439
По запросу
24
Подшипник коленвала Arctic Cat art. 3006-551
По запросу
25
Seal, Oil art. 3003-367
от 7 319 ₽
26
Spacer art. 3006-552
По запросу
27
C-Ring art. 3003-359
По запросу
28
Pin, Alignment art. 3003-658
По запросу
29
Сальник коленвала Arctic Cat art. 0930-051
от 3 150 ₽
30
Seal, Mechanical Water Pump art. 3005-909
По запросу
31
Сальник помпы Arctic Cat art. 3007-431
от 136 ₽
Аналог
5 110 ₽
Требуется 1 шт.
32
Вал привода масляного насоса Arctic Cat art. 3006-520
от 20 790 ₽
33
WASHER,M10X18X1 art. 3423-300
По запросу
34
Key art. 3010-070
По запросу
