модель 2004 года
- Модель Firecat 600
- Код модели FIRECAT 600 RED (S2004F6DCAUSR)

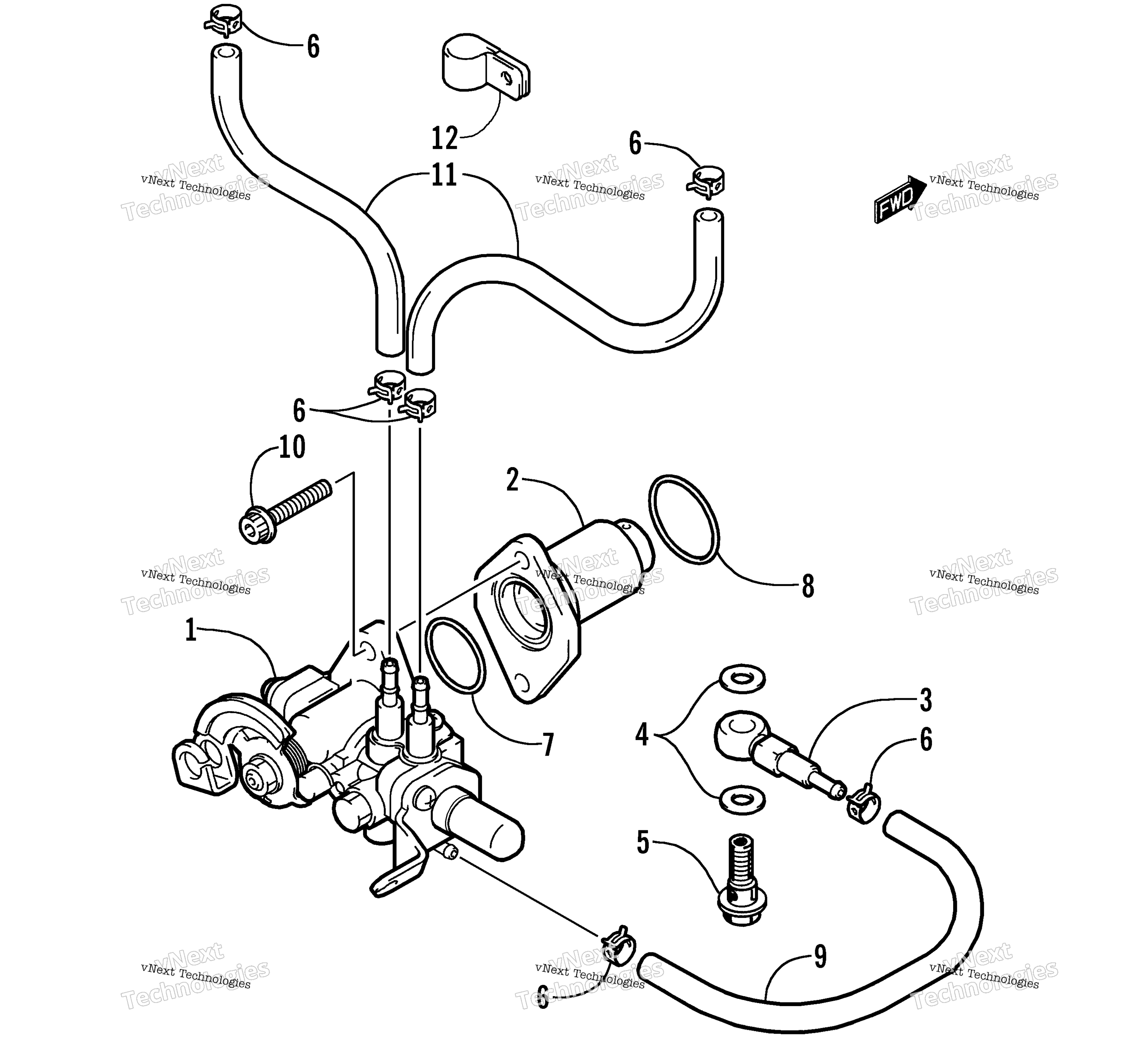

Схема масляного насоса для FIRECAT 600 RED (S2004F6DCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Oil art. 3006-714
По запросу
2
Retainer, Oil Pump Input Shaft art. 3007-916
По запросу
3
Valve, Check art. 3004-805
По запросу
4
Washer, Driven art. 3402-009
По запросу
5
Bolt, Union art. 3004-346
По запросу
6
Clamp, Hose art. 3008-037
По запросу
7
Кольцо Arctic Cat art. 3008-030
от 473 ₽
Аналог
5 110 ₽
Требуется 1 шт.
8
Кольцо Arctic Cat art. 3005-126
от 473 ₽
Аналог
5 110 ₽
Требуется 1 шт.
9
Hose art. 3005-357
По запросу
10
Bolt art. 3004-893
По запросу
11
Hose art. 3008-035
По запросу
12
Clamp art. 3005-696
По запросу
