модель 2004 года
- Модель Firecat 600
- Код модели FIRECAT 600 RED (S2004F6DCAUSR)

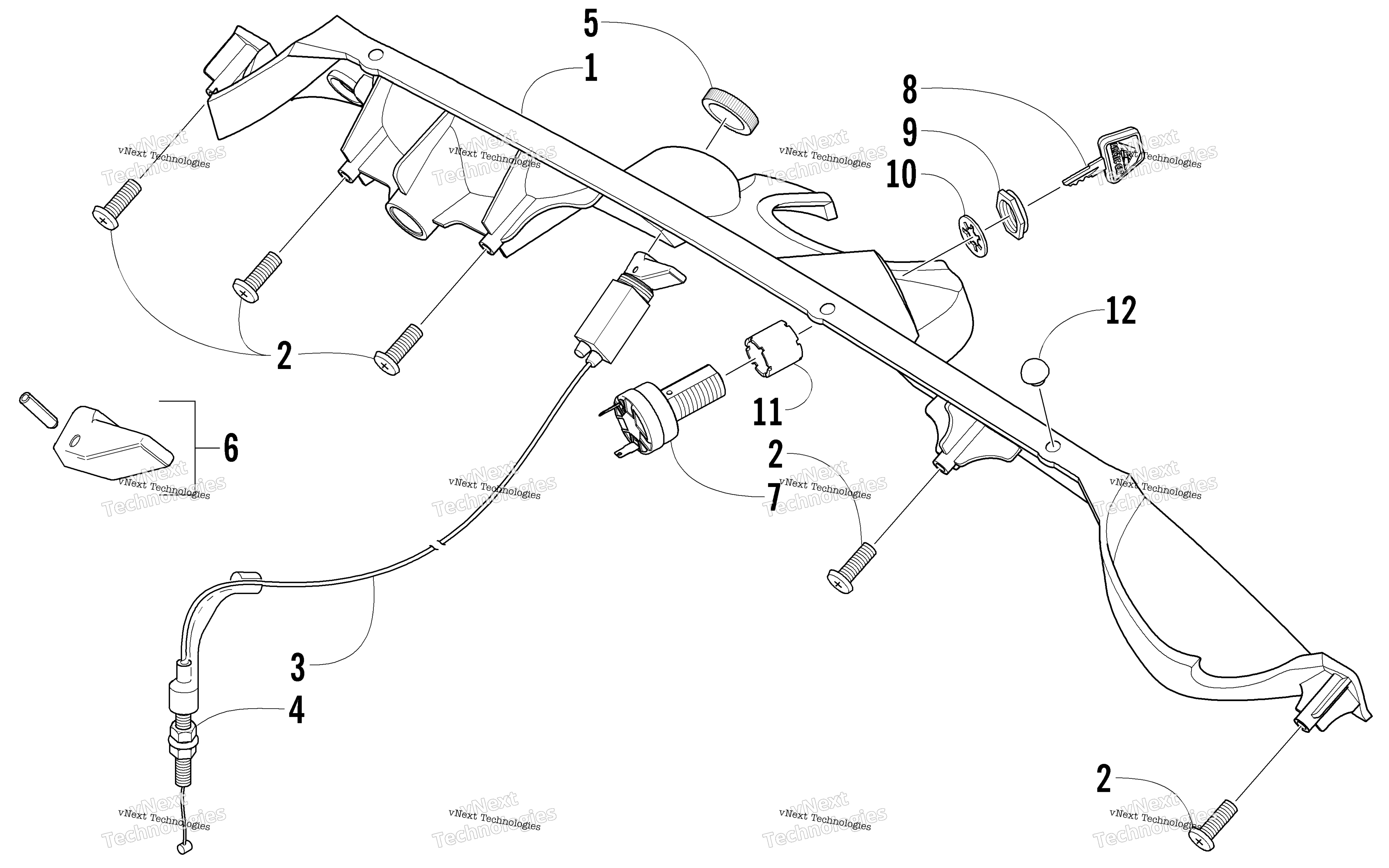

Схема консоли And Switch Assembly для FIRECAT 600 RED (S2004F6DCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Console art. 3606-214
По запросу
2
Винт Arctic Cat art. 2623-164
от 368 ₽
3
Cable, Choke (inc. 4-6) art. 0687-157
По запросу
4
Nut, Jam art. 0623-464
По запросу
5
Nut, Choke art. 0687-132
По запросу
6
Choke Lever Kit art. 1639-835
По запросу
7
Switch, Ignition (inc. 8) art. 0609-286
от 2 699 ₽
9
Гайка Arctic Cat art. 0609-113
от 221 ₽
10
Washer art. 0123-899
По запросу
11
Spacer art. 0609-450
По запросу
12
Bumper, Molded art. 1612-287
По запросу
Другие схемы модели
Консоль And Switch Assembly
