модель 2004 года
- Модель Firecat 600
- Код модели FIRECAT 600 RED (S2004F6DCAUSR)

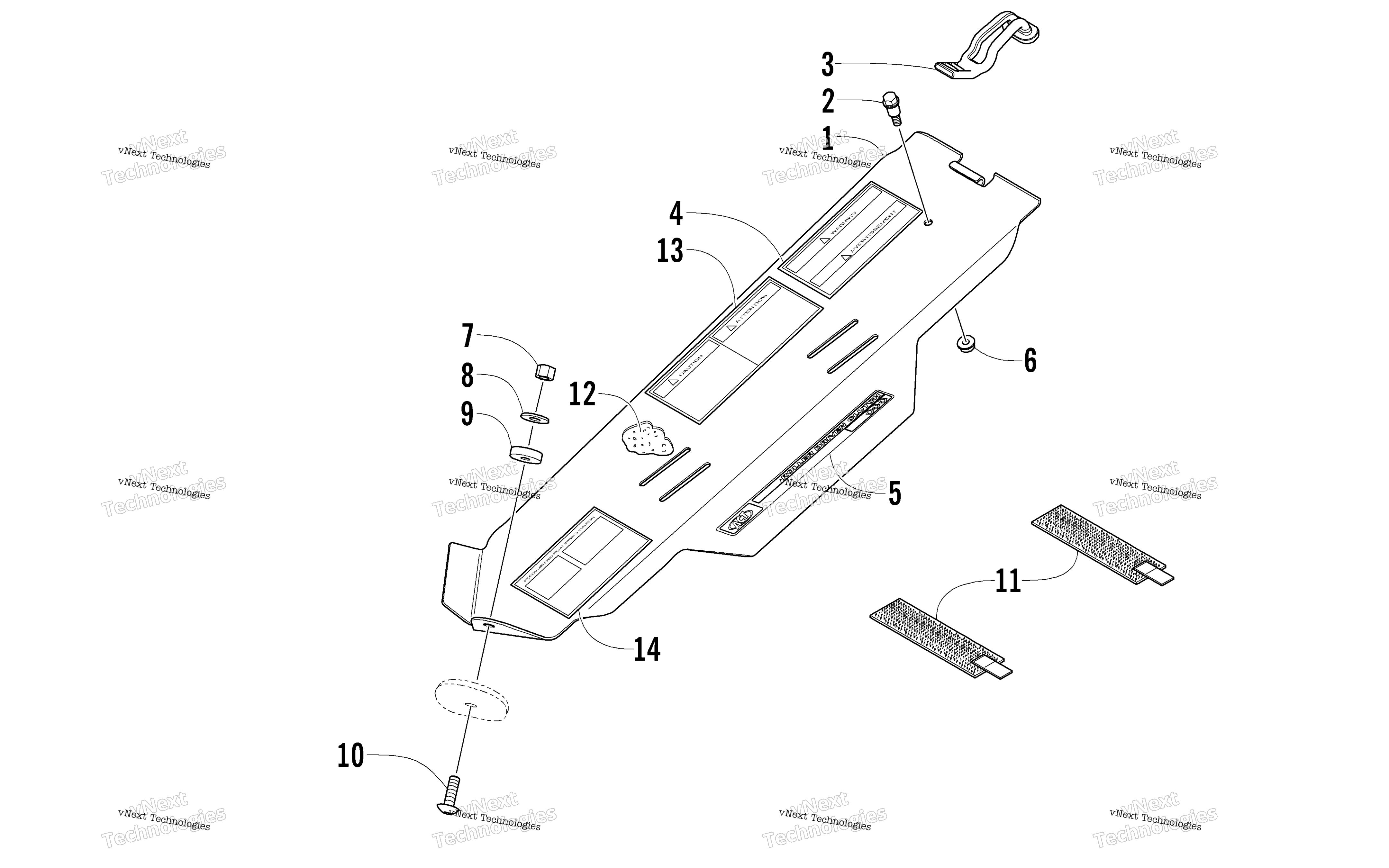

Схема Belt защита узла для FIRECAT 600 RED (S2004F6DCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Guard, Clutch art. 0607-757
По запросу
2
Screw, Shoulder art. 0623-855
По запросу
3
Strap, Hold-Down art. 0607-659
По запросу
4
Decal, Warning - Belt Guard art. 1611-565
По запросу
5
Decal, "ACT - Roller Driven Clutch" art. 3611-969
По запросу
6
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
7
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
8
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
9
Washer, Rubber art. 1623-046
По запросу
10
Screw, Machine art. 8017-672
По запросу
11
RETAINER, DRIVE BELT-VELCRO art. 0707-582
По запросу
12
Foam, Belt Guard art. 0617-450
По запросу
13
Decal, Caution - Jetting/Storage art. 1611-582
По запросу
14
Decal, Spring Adjustment art. 5611-862
По запросу
