модель 2004 года
- Модель Firecat 600
- Код модели FIRECAT 600 RED (S2004F6DCAUSR)

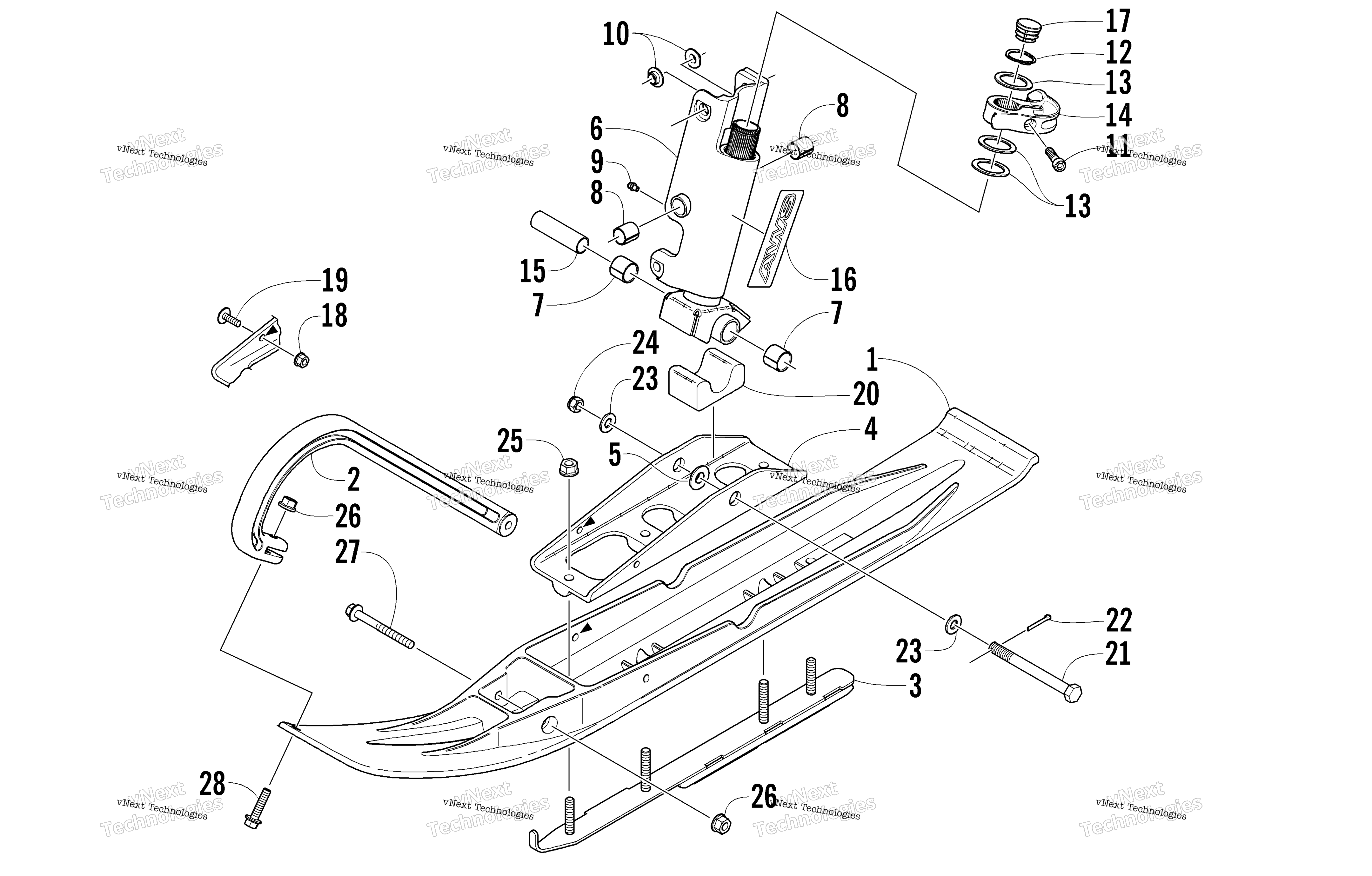

Схема Ski и Spindle узла для FIRECAT 600 RED (S2004F6DCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic Red art. 1703-500
По запросу
2
Handle, Plastic Red art. 1603-395
По запросу
3
SKAG,SPLIT - WOODY’S-RH art. 2603-456
По запросу
3
SKAG,SPLIT - WOODY’S-LH art. 2603-457
По запросу
4
Saddle, Ski Platinum (inc. 5) art. 1703-501
По запросу
5
Insert, Ski Saddle art. 0603-621
По запросу
6
Spindle, Steering - Right Platinum (inc. 7-14) art. 1703-370
По запросу
6
Spindle, Steering - Left Platinum (inc. 7-14) art. 1703-371
По запросу
7
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
8
Втулка Arctic Cat art. 0603-083
По запросу
9
Фиттинг art. 1623-010
По запросу
10
Insert, Spindle art. 0603-647
По запросу
11
Screw, Cap art. 8005-584
По запросу
12
Ring, Retaining art. 0623-796
По запросу
13
Washer, Thrust art. 1603-203
По запросу
14
Шпиндель левый Arctic Cat art. 1703-413
от 3 161 ₽
15
AXLE,SPINDLE art. 2603-548
По запросу
16
Decal, “AWS” - Spindle art. 5611-384
По запросу
17
Cap art. 0623-831
По запросу
18
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
19
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
20
Демпфер лыжи Arctic Cat art. 0603-036
от 1 120 ₽
21
Screw, Cap art. 0623-552
По запросу
22
Шплинт art. 0123-458
По запросу
23
Washer art. 0623-728
По запросу
24
Nut, Lock art. 0123-296
По запросу
25
Гайка Arctic Cat art. 8048-486
По запросу
26
Nut, Lock art. 8048-426
По запросу
27
Screw, Cap art. 8020-143
По запросу
28
Screw, Cap art. 8020-135
По запросу
