модель 2004 года
- Модель Firecat 600
- Код модели FIRECAT 600 RED (S2004F6DCAUSR)

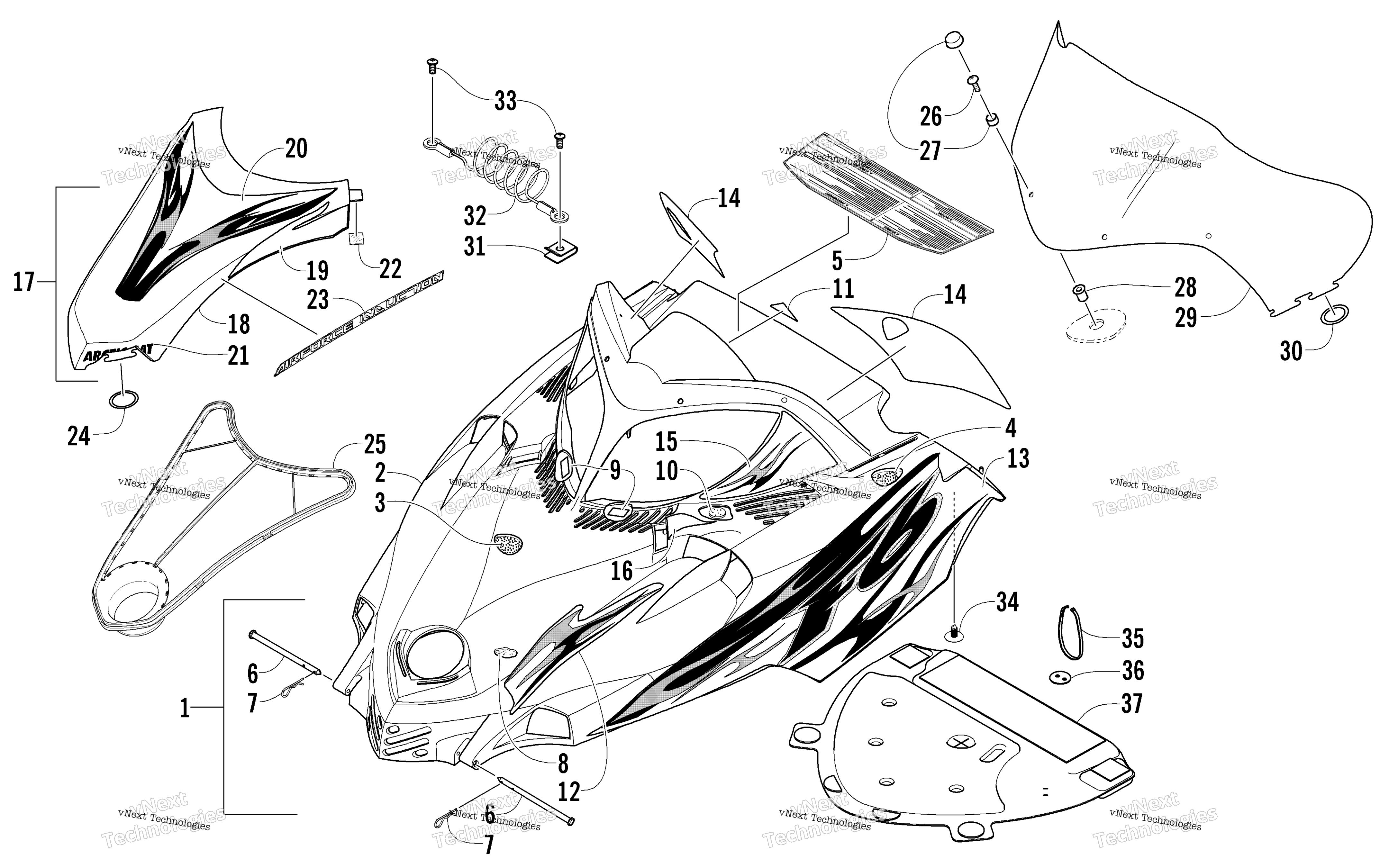

Схема Hood и Windshield узла для FIRECAT 600 RED (S2004F6DCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Red (inc. 2-16) art. 1718-421
По запросу
2
Hood w/o Decals - Red (inc. 3-10) art. 1718-270
По запросу
3
Foam, Hood - Middle art. 0717-169
По запросу
4
Foam, Hood - Rear - Right art. 0717-170
По запросу
4
Foam, Hood - Rear - Left art. 0717-171
По запросу
5
DECAL, CAUTION/WARNING art. 4611-496
По запросу
6
Pin, Clevis art. 1623-026
По запросу
7
Clip, Hairpin art. 0623-847
По запросу
8
Foil, Hood art. 3606-130
По запросу
9
Strip, Velcro art. 6990-252
По запросу
10
Disc, Velcro art. 6990-253
По запросу
11
Decal, "Made In U.S.A." - Domed art. 3611-611
По запросу
12
Decal, Hood - Front - Left art. 5611-379
По запросу
12
Decal, Hood - Front - Right art. 5611-378
По запросу
13
Decal, Hood - Lower Left art. 5611-371
По запросу
13
Decal, Hood - Lower Right art. 5611-370
По запросу
14
Decal, Console - Left art. 5611-381
По запросу
14
Decal, Console - Right art. 5611-380
По запросу
15
Decal, Hood - Upper Right art. 5611-376
По запросу
15
Decal, Hood - Upper Left art. 5611-377
По запросу
16
Decal, Hood - Vent - Right art. 5611-334
По запросу
16
Decal, Hood - Vent - Left art. 5611-335
По запросу
17
Cover, Hood Black (inc. 18-23) art. 1718-427
По запросу
18
Cover, Hood - w/o Decals art. 2706-031
По запросу
19
Decal, Cover - Right art. 5611-366
По запросу
19
Decal, Cover - Left art. 5611-367
По запросу
20
Decal, Cover - Center art. 5611-364
По запросу
21
Decal, “Arctic Cat” - Hood art. 5611-382
По запросу
22
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
23
Decal, “Airforce Induction” art. 5611-319
По запросу
24
O-Ring art. 2606-801
По запросу
25
SCREEN,HOOD-AIR INTAKE art. 3606-150
По запросу
26
Screw, Machine art. 0623-902
По запросу
27
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
28
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
29
Windshield art. 3606-062
По запросу
30
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
31
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
32
Cable, Hood art. 2606-726
По запросу
33
Screw, Self-Tapping art. 0623-302
По запросу
34
Plug art. 0623-544
По запросу
35
Tie, Cable art. 0623-144
По запросу
36
Washer art. 1623-208
По запросу
37
KIT, HOOD FOAM-W/VELCRO art. 0637-269
По запросу
