модель 2004 года
- Модель Firecat 600
- Код модели FIRECAT 600 RED (S2004F6DCAUSR)

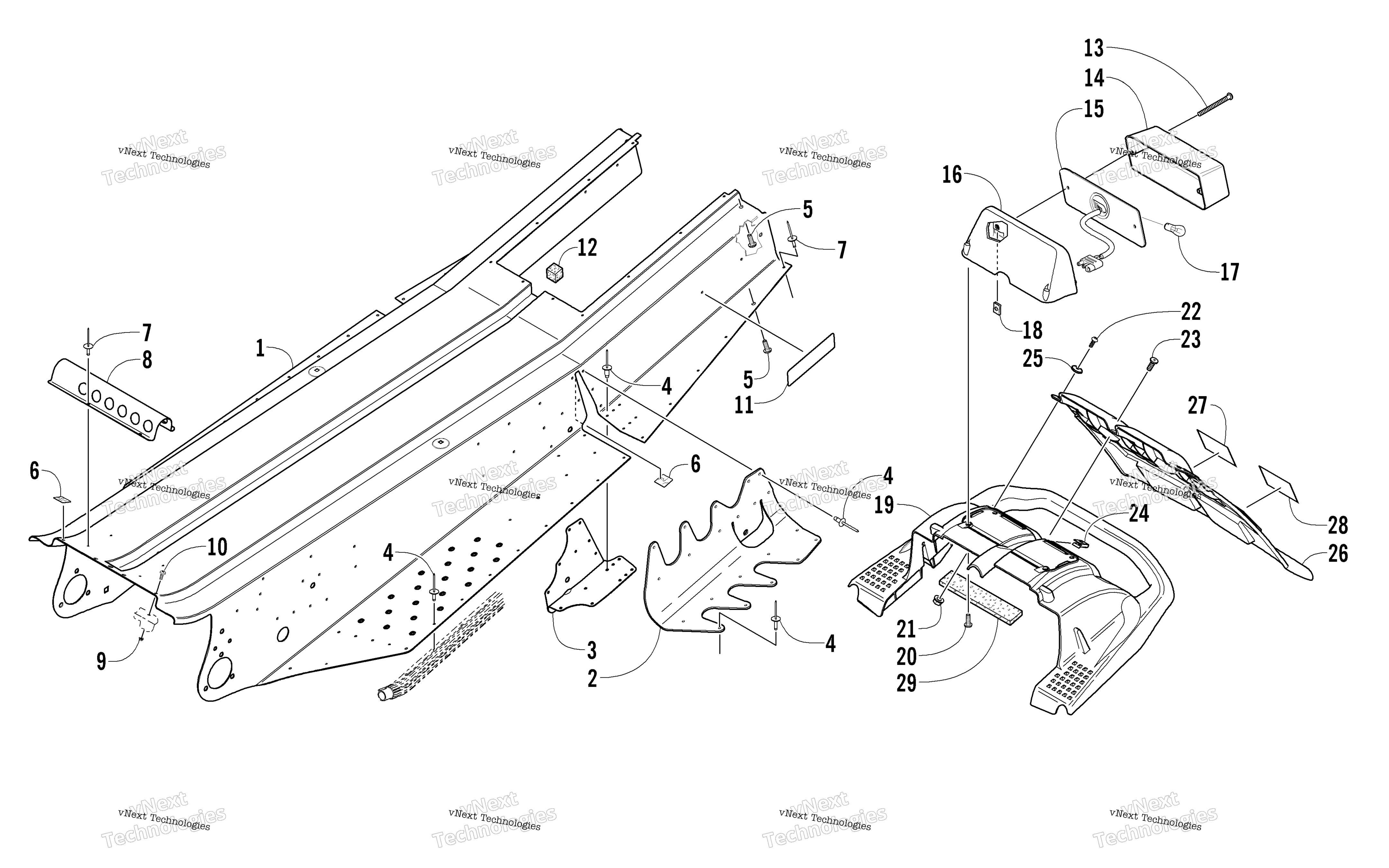

Схема Tunnel, задний Bumper, и Taillight узла для FIRECAT 600 RED (S2004F6DCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-4) art. 1718-567
По запросу
2
Bracket, Suspension Mounting - Right - Rear art. 2606-616
По запросу
2
Bracket, Suspension Mounting - Left - Rear art. 2606-617
По запросу
3
Plate, Backing - Right art. 2706-234
По запросу
3
Plate, Backing - Left art. 2706-235
По запросу
4
Rivet, Solid art. 0623-072
По запросу
4
Rivet, Solid art. 0123-418
По запросу
4
Rivet art. 0623-806
По запросу
4
Rivet Optional art. 8060-506
По запросу
5
Screw, Self-Tapping art. 1623-022
По запросу
6
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
7
Rivet art. 8060-484
По запросу
8
Protector, Wiring Harness art. 2606-938
По запросу
9
Nut, Hex Lock - NYL 10-24 Z&Y art. 8040-246
По запросу
10
Screw, Machine art. 8017-399
По запросу
11
DECAL,REFLECTOR-RED art. 0411-647
По запросу
12
Foam, Rear Heat Exchanger art. 0617-455
По запросу
13
Screw, Machine art. 0623-204
По запросу
14
Стекло заднего фонаря Arctic Cat art. 0609-229
от 1 076 ₽
15
Housing, Taillight art. 0609-230
По запросу
16
Housing, Taillight art. 0609-622
По запросу
17
Лампочка Arctic Cat art. 0109-460
от 221 ₽
18
Clip, U-Nut art. 1623-023
По запросу
19
BUMPER, RR-PLASTIC-BLACK art. 3606-292
По запросу
20
Screw, Plastite art. 1623-109
По запросу
21
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
22
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
23
Screw, Machine art. 8017-577
По запросу
24
Nut, Speed art. 0623-363
По запросу
25
Washer art. 0623-875
По запросу
26
SNOWFLAP,BLK-W/5611-526 DECAL (inc. 27-28) art. 3606-333
По запросу
27
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
28
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
29
Foam, Rear Heat Exchanger art. 0617-456
По запросу
