модель 2004 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 RED 151 (S2004MCJC5USR)

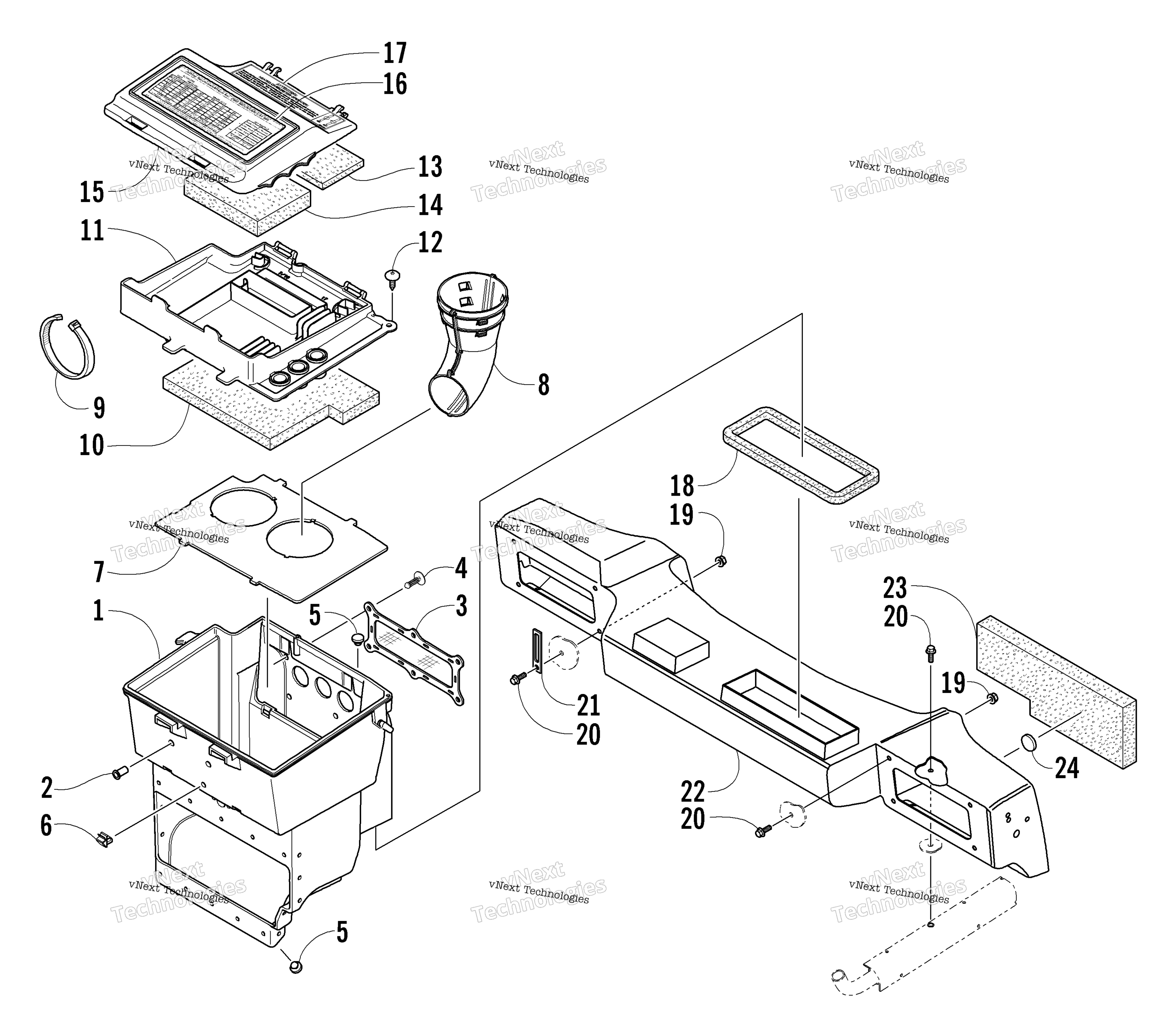

Схема Воздушный Silencer узла для MOUNTAIN CAT 900 RED 151 (S2004MCJC5USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2-4) art. 0770-666
По запросу
2
Insert art. 1623-127
По запросу
3
Screen, Vent art. 1670-517
По запросу
4
Clip, Retaining art. 0623-165
По запросу
5
Bumper, Air Silencer art. 1606-038
По запросу
6
Clamp, Push-Mount art. 0623-403
По запросу
7
Baffle, Air Silencer art. 1670-461
По запросу
8
Funnel, Air Silencer art. 0670-617
По запросу
9
Зажим Arctic Cat art. 0123-788
По запросу
10
Foam, Air Silencer - Cover art. 0617-430
По запросу
11
Cover, Air Silencer art. 1670-539
По запросу
12
Screw, Self-Tapping art. 0623-727
По запросу
13
Foam, Tool Tray art. 0617-440
По запросу
14
Foam, Tool Tray art. 0617-439
По запросу
15
Cover, Tool Tray art. 1670-425
По запросу
16
Decal, Jet Chart art. 5611-308
По запросу
17
Decal, Operation - Heated Carburetor art. 5611-911
По запросу
18
Seal, Air Silencer Plenum art. 0617-436
По запросу
19
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
20
Screw, Cap art. 8020-039
По запросу
21
Зажим Arctic Cat art. 1623-984
По запросу
22
Plenum, Air Silencer art. 1670-428
По запросу
23
Foam, Plenum - Intake art. 0617-270
По запросу
24
Disc, Velcro art. 0623-078
По запросу
