модель 2004 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 RED 151 (S2004MCJC5USR)

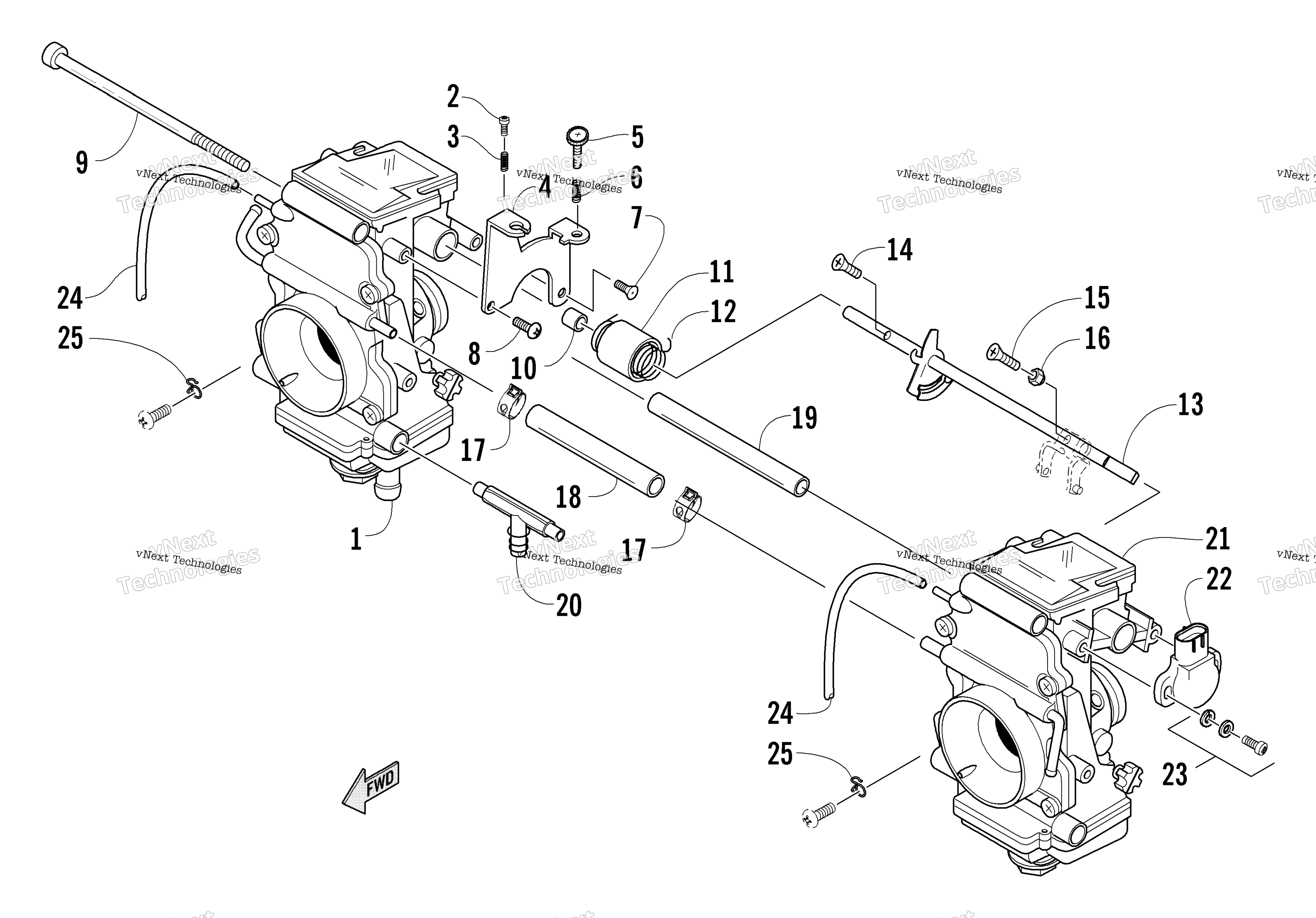

Схема карбюратора - External Parts для MOUNTAIN CAT 900 RED 151 (S2004MCJC5USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly - Left (inc. 2-8) art. 6506-341
По запросу
2
Screw art. 6506-134
По запросу
3
Spring art. 6506-056
По запросу
4
Bracket art. 6506-130
По запросу
5
Screw, Idle Speed art. 6506-061
По запросу
6
Spring art. 6506-062
По запросу
7
Screw, Machine art. 6506-063
По запросу
8
Screw, Machine art. 6506-064
По запросу
9
Bolt art. 6506-128
По запросу
10
Spacer art. 6506-048
По запросу
11
Sleeve, Spring art. 6506-049
По запросу
12
Spring, Throttle art. 6506-135
По запросу
13
Shaft, Throttle Lever - Assembly art. 6506-060
По запросу
14
Screw, Machine art. 6506-046
По запросу
15
Screw, Lever Ring art. 6506-042
По запросу
16
Ring, Lever art. 6506-041
По запросу
17
Clamp, Hose art. 6506-338
По запросу
18
Hose, Coolant art. 6506-339
По запросу
19
Spacer art. 6506-143
По запросу
20
Fitting Assembly art. 6506-127
По запросу
21
Carburetor Assembly - Right (inc. 22-23) art. 6506-342
По запросу
22
Sensor, Throttle Position - Assembly art. 6506-074
от 7 332 ₽
Аналог
7 332 ₽
Требуется 1 шт.
23
Screw, Machine art. 6506-075
По запросу
24
Hose art. 6506-133
По запросу
25
Clip art. 6506-317
По запросу
