модель 2004 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 RED 151 (S2004MCJC5USR)

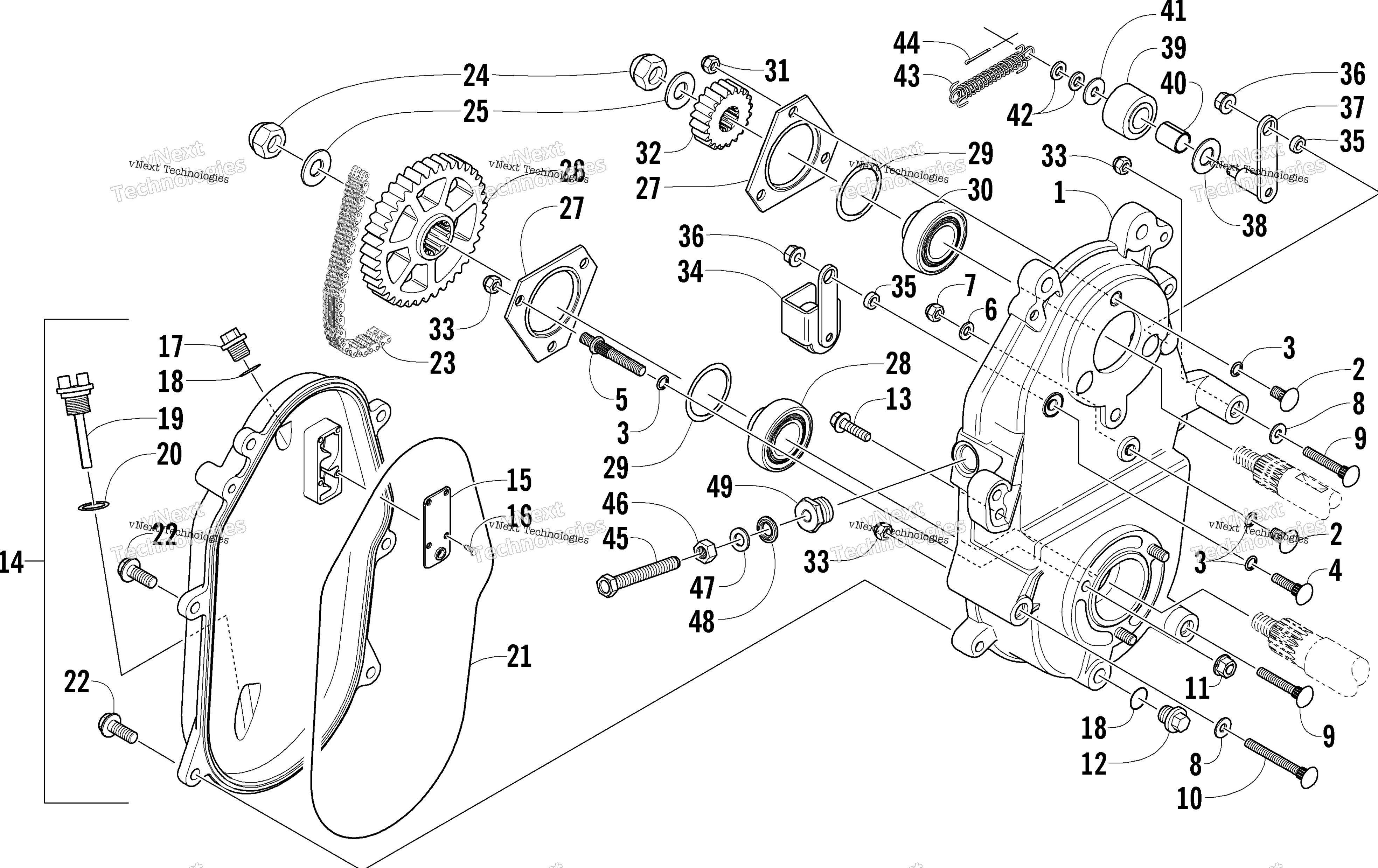

Схема привод / Dropcase узла для MOUNTAIN CAT 900 RED 151 (S2004MCJC5USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Корпус КПП Arctic Cat art. 0702-421
По запросу
2
Болт Arctic Cat art. 0123-523
от 578 ₽
3
Кольцо уплотнительное Arctic Cat art. 0607-025
от 263 ₽
4
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
5
Шпилька Arctic Cat art. 0623-317
от 2 800 ₽
6
Шайба Arctic Cat art. 0623-094
от 110 ₽
7
NUT,5/16-18 HEX-REG-GR5 Z&Y art. 8042-426
По запросу
8
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
9
Screw, Cap art. 8011-139
По запросу
10
Bolt, Carriage art. 1623-121
По запросу
11
Nut, Lock art. 8048-426
По запросу
12
Plug, Drain art. 0623-293
По запросу
13
Screw, Cap art. 8020-135
По запросу
14
COVER, DROPCASE-MFG ASSY (UNPTD) (inc. 15-17 and one No. 18) art. 7996-258
По запросу
15
COVER, OIL VENT art. 1602-152
По запросу
16
Screw, Self-Tapping art. 0623-081
По запросу
17
Plug, Drain art. 0623-293
По запросу
18
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
19
Stick, Oil Level art. 0602-462
По запросу
20
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
21
Прокладка крышки КПП Arctic Cat art. 0602-437
По запросу
22
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
23
Цепь КПП, 72 звена Arctic Cat art. 0602-972
от 16 900 ₽
23
Цепь КПП 70 звеньев Arctic Cat art. 0602-968
По запросу
24
Гайка Arctic Cat art. 0623-465
от 987 ₽
25
Washer, Spring art. 0623-231
По запросу
26
Sprocket - 43T art. 1602-394
По запросу
26
Шестерня КПП 40 зубьев Arctic Cat art. 0602-453
от 10 406 ₽
27
Корпус подшипника Arctic Cat art. 1602-521
от 14 564 ₽
28
Подшипник Arctic Cat art. 1702-179
от 3 146 ₽
29
Уплотнительное кольцо Arctic Cat art. 0107-003
от 168 ₽
30
Подшипник Arctic Cat art. 1702-180
от 4 127 ₽
31
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
32
Sprocket - 19T (15 Wide) art. 0602-973
По запросу
33
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
34
ADJUSTER,CHAIN-MANUAL (BIG BUSHING) art. 0702-324
По запросу
35
Bushing art. 0602-369
По запросу
36
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
37
Arm, Tightener art. 0702-115
По запросу
38
Washer art. 0623-283
По запросу
39
Ролик натяжителя цепи ГРМ Arctic Cat art. 0702-129
от 5 093 ₽
40
Подшипник Arctic Cat art. 0602-383
По запросу
41
Washer art. 0623-284
По запросу
42
Washer art. 8050-212
По запросу
43
Spring Assembly art. 0702-130
По запросу
44
Pin, Cotter art. 0123-082
По запросу
45
Screw, Cap art. 1602-101
По запросу
46
Гайка Arctic Cat art. 0123-150
от 116 ₽
47
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
48
Seal art. 2623-057
По запросу
49
Адаптер натяжителя цепи art. 0602-876
По запросу
