модель 2004 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 RED 151 (S2004MCJC5USR)

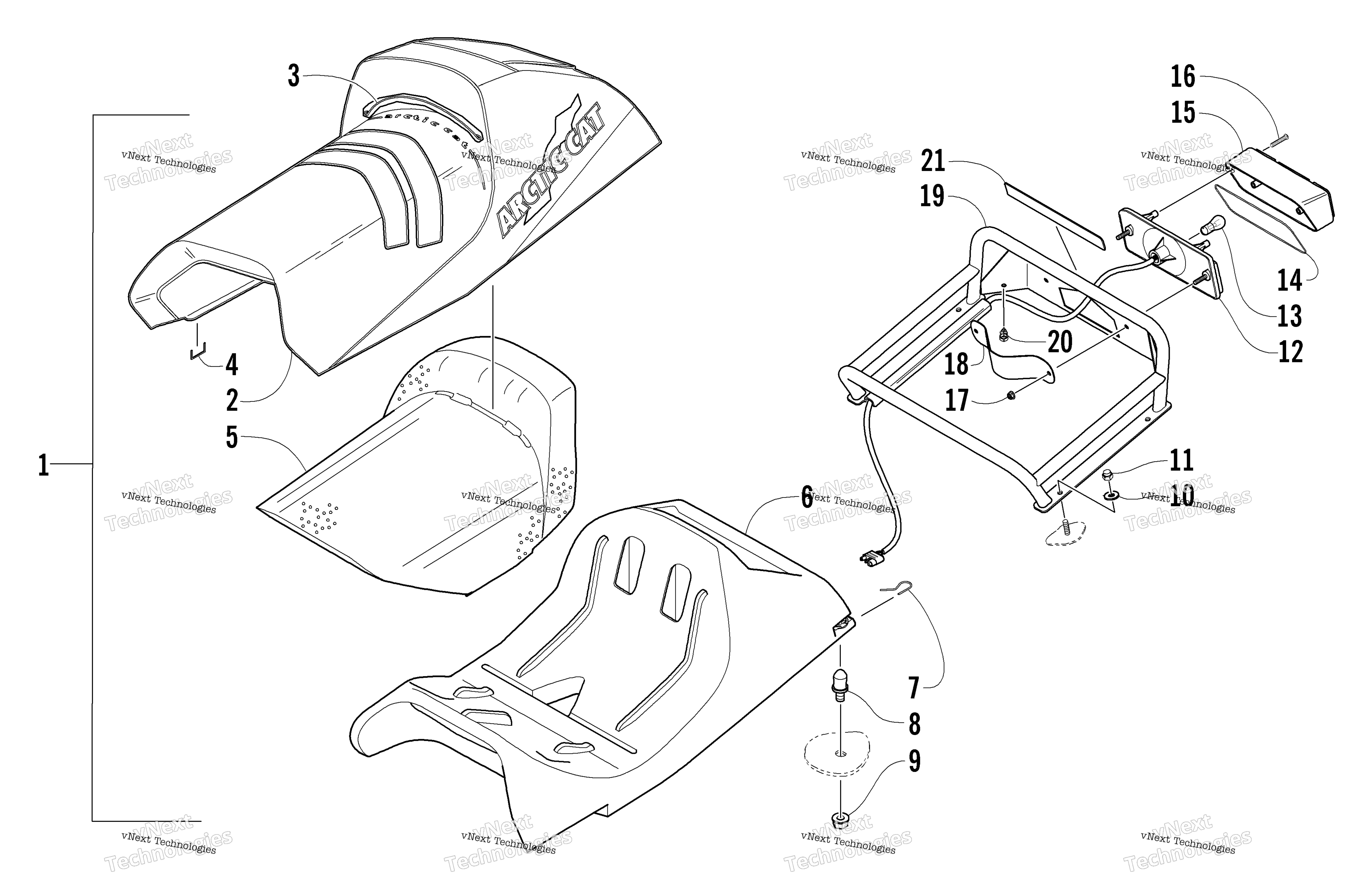

Схема Seat, Rack, и Taillight узла для MOUNTAIN CAT 900 RED 151 (S2004MCJC5USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly (inc. 2-7) art. 1718-552
По запросу
2
Cover, Seat (inc. 3) art. 2706-313
По запросу
3
Wire, Seat art. 3606-369
По запросу
4
Staple art. 0624-528
По запросу
5
Foam, Seat Cushion art. 1706-909
По запросу
6
SEATBASE W/FOAM - INJ MOLD art. 3606-193
По запросу
7
Clip, Retaining - Seat-Base art. 1623-056
По запросу
8
Stud, Latch - Seat-Base art. 1623-198
По запросу
9
Nut, Lock art. 8048-426
По запросу
10
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
11
Nut, Cap art. 0123-108
По запросу
12
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
13
Лампочка Arctic Cat art. 0109-460
от 221 ₽
14
Gasket, Taillight Lens art. 0609-092
По запросу
15
Стекло заднего фонаря art. 0609-090
По запросу
16
Screw, Retaining art. 0609-093
По запросу
17
Nut art. 0623-038
от 110 ₽
18
Plate, Protective - Taillight art. 2606-704
По запросу
20
Clip, Routing Optional art. 0623-101
По запросу
21
Decal, Caution - Rack art. 3611-107
По запросу
Другие схемы модели
Seat, Rack, и Taillight узел
