модель 2004 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 RED 151 (S2004MCJC5USR)

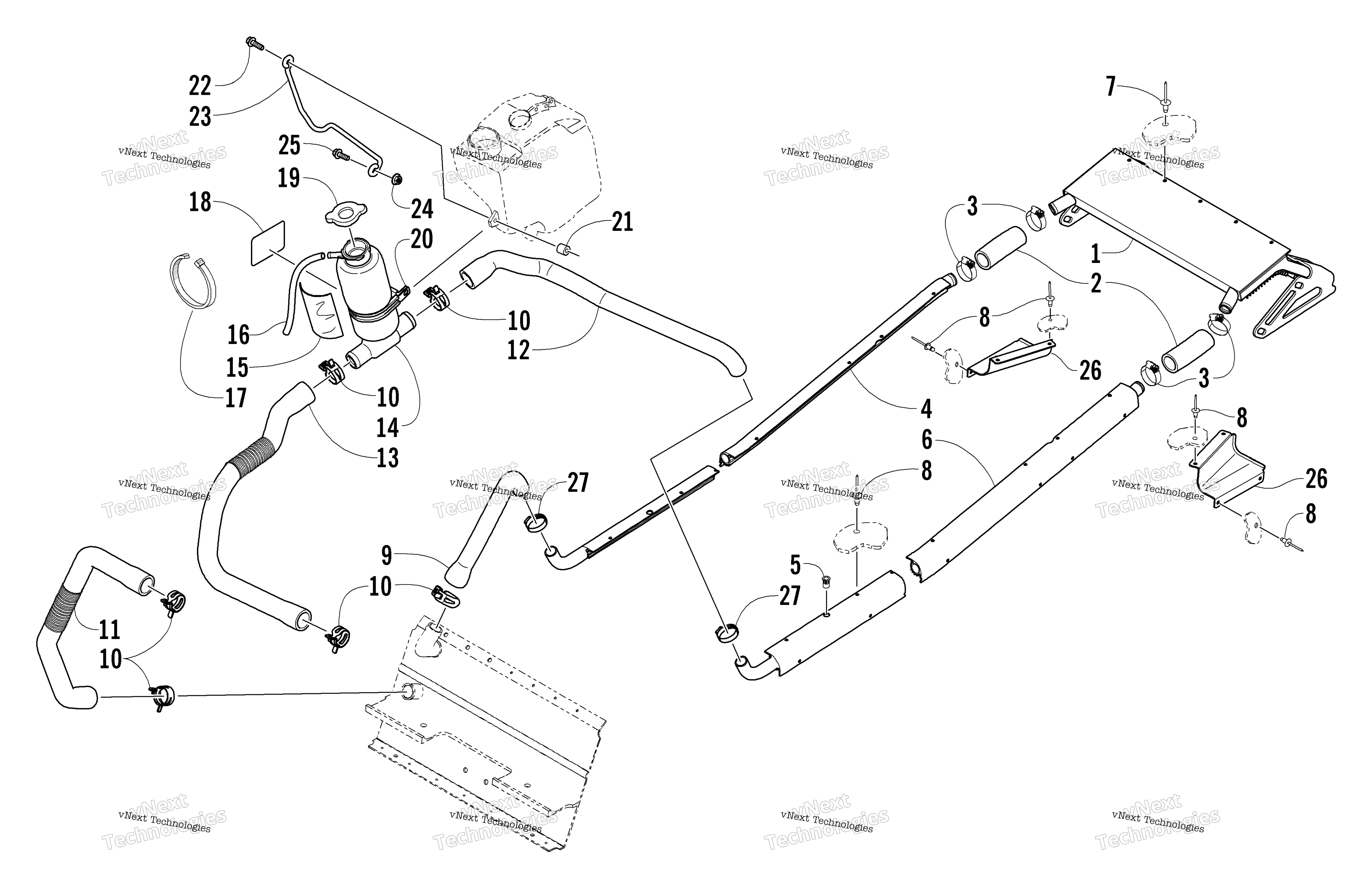

Схема системы охлаждения Assembly для MOUNTAIN CAT 900 RED 151 (S2004MCJC5USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat - Rear art. 2706-266
По запросу
2
Hose, Coolant - Heat Exchanger art. 0610-506
По запросу
3
Clamp, Hose art. 1623-195
По запросу
4
Exchanger, Heat - Right (inc. one No. 5) art. 2706-100
По запросу
5
Insert, Threaded art. 0623-627
По запросу
6
Exchanger, Heat - Left (inc. one No. 5) art. 2706-101
По запросу
7
Заклепка Arctic Cat art. 8060-686
от 116 ₽
8
Rivet art. 8060-484
По запросу
9
Hose, Coolant - Front Heat Exchanger/Right Heat Exchanger art. 0610-504
По запросу
10
Clamp, Hose art. 0623-736
По запросу
11
Hose, Coolant - Engine/Front Heat Exchanger art. 0610-475
По запросу
12
Hose, Coolant Tank/Left Heat Exchanger art. 0610-505
По запросу
13
Hose, Coolant Tank/Engine art. 0610-474
По запросу
14
Tank, Coolant art. 1606-396
По запросу
15
Foil, Protective art. 0706-548
По запросу
16
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
16
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
17
Зажим Arctic Cat art. 0123-788
По запросу
18
Decal, Fill Level - Coolant Tank art. 2611-758
По запросу
19
Cap, Mini Radiator - 13LBS art. 0606-268
По запросу
20
Clamp, Routing art. 0623-761
По запросу
21
Spacer art. 1623-045
По запросу
22
Screw, Cap art. 8020-046
По запросу
23
KIT,ROPE GUIDE(1M) art. 0708-468
По запросу
24
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
25
Screw, Cap art. 8020-044
По запросу
26
Protector, Hose - Right art. 3606-380
По запросу
26
Protector, Hose - Left art. 3606-381
По запросу
27
Clamp, Hose art. 1623-203
По запросу
