модель 2004 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 RED 151 (S2004MCJC5USR)

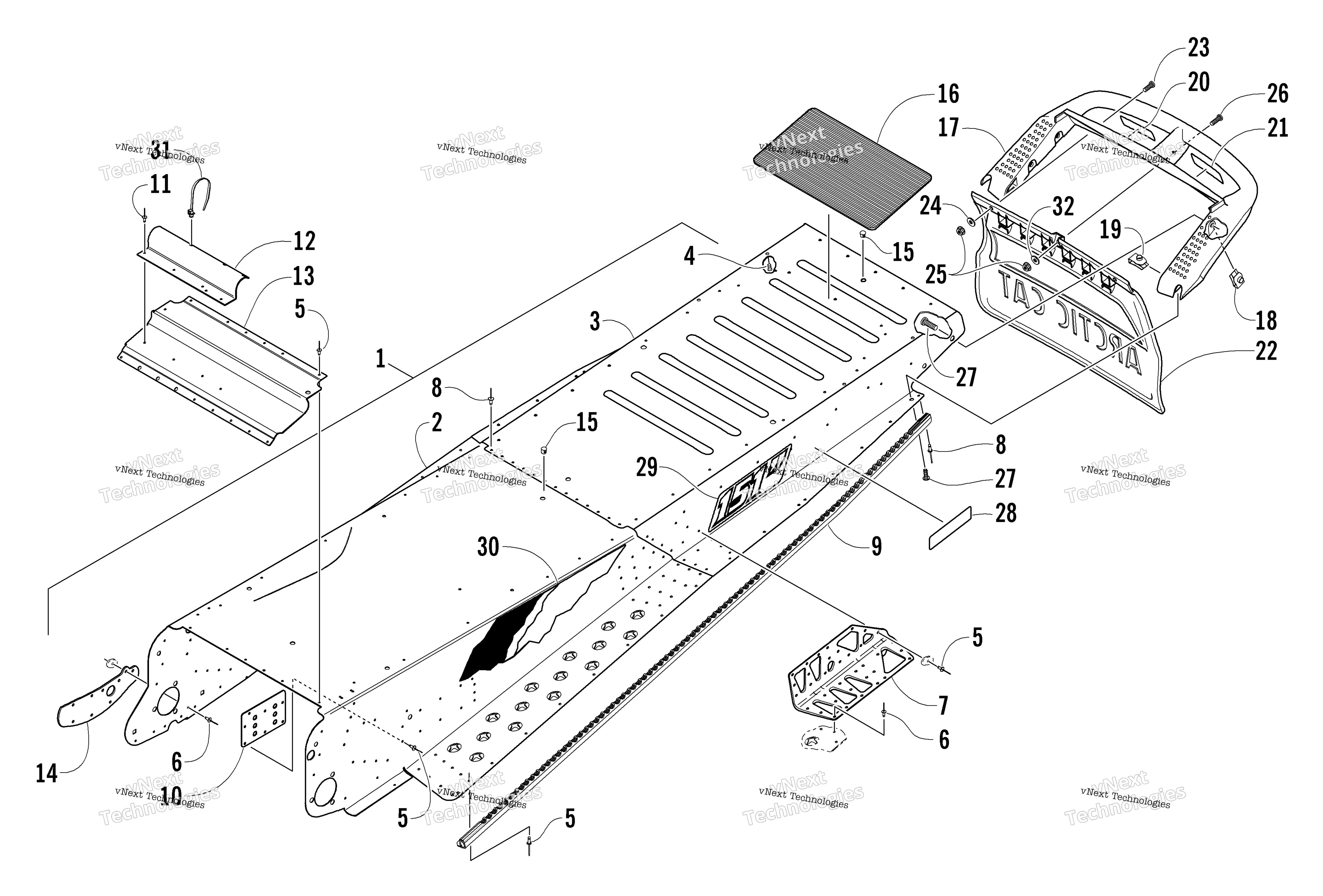

Схема tunnel и задний Bumper для MOUNTAIN CAT 900 RED 151 (S2004MCJC5USR)
Схема
Детали
Номер
Наименование детали
Цена
1
TUNNEL,S/P ASSY-’04 MC 151 (inc. 2-8) art. 1718-564
По запросу
2
BODY,FRONT-L/C-FORMED art. 3606-307
По запросу
3
BODY,REAR-151"-FORMED art. 3606-311
По запросу
4
Stud, Self-Clinching art. 1623-078
По запросу
5
Rivet, Solid art. 0623-072
По запросу
5
Rivet, Solid art. 0123-418
По запросу
5
Rivet art. 0623-806
По запросу
5
Rivet Optional art. 8060-486
По запросу
6
Rivet art. 8060-448
По запросу
7
Bracket, Suspension Mounting - Right - Rear art. 1706-918
По запросу
7
Bracket, Suspension Mounting - Left - Rear art. 1706-917
По запросу
8
Rivet art. 8060-484
По запросу
9
Roll, Tunnel - Left art. 2606-419
По запросу
9
Roll, Tunnel - Right art. 2606-420
По запросу
10
PLATE, BODY-REINFORCEMENT-PTD BLK art. 2706-116
По запросу
11
Rivet art. 0623-166
По запросу
12
BRKT,PROTECTOR-MAIN HARNESS art. 0607-751
По запросу
13
Cover, Driven Shaft art. 2606-849
По запросу
14
Plate, Backing - Dropcase Guard art. 2606-905
По запросу
15
Plug art. 0623-562
По запросу
16
Pad, Rubber art. 2606-134
По запросу
17
Bumper, Rear art. 1606-200
По запросу
18
U-Nut art. 0623-771
По запросу
19
U-Nut art. 0623-427
По запросу
20
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
21
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
22
Snowflap art. 2606-460
По запросу
22
Snowflap Optional art. 1606-507
По запросу
23
Болт 1/4-20X.625 Arctic Cat art. 8017-579
от 1 029 ₽
24
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
25
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
26
Screw, Machine art. 8017-580
По запросу
27
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
28
DECAL,REFLECTOR-RED art. 0411-647
По запросу
29
Decal, “151” - Tunnel art. 5611-459
По запросу
30
Decal, Tunnel - Left art. 5611-465
По запросу
30
Decal, Tunnel - Right art. 5611-464
По запросу
31
Tie, Cable - Push Mount art. 0623-677
По запросу
32
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
