модель 2004 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 RED 151 (S2004MCJC5USR)

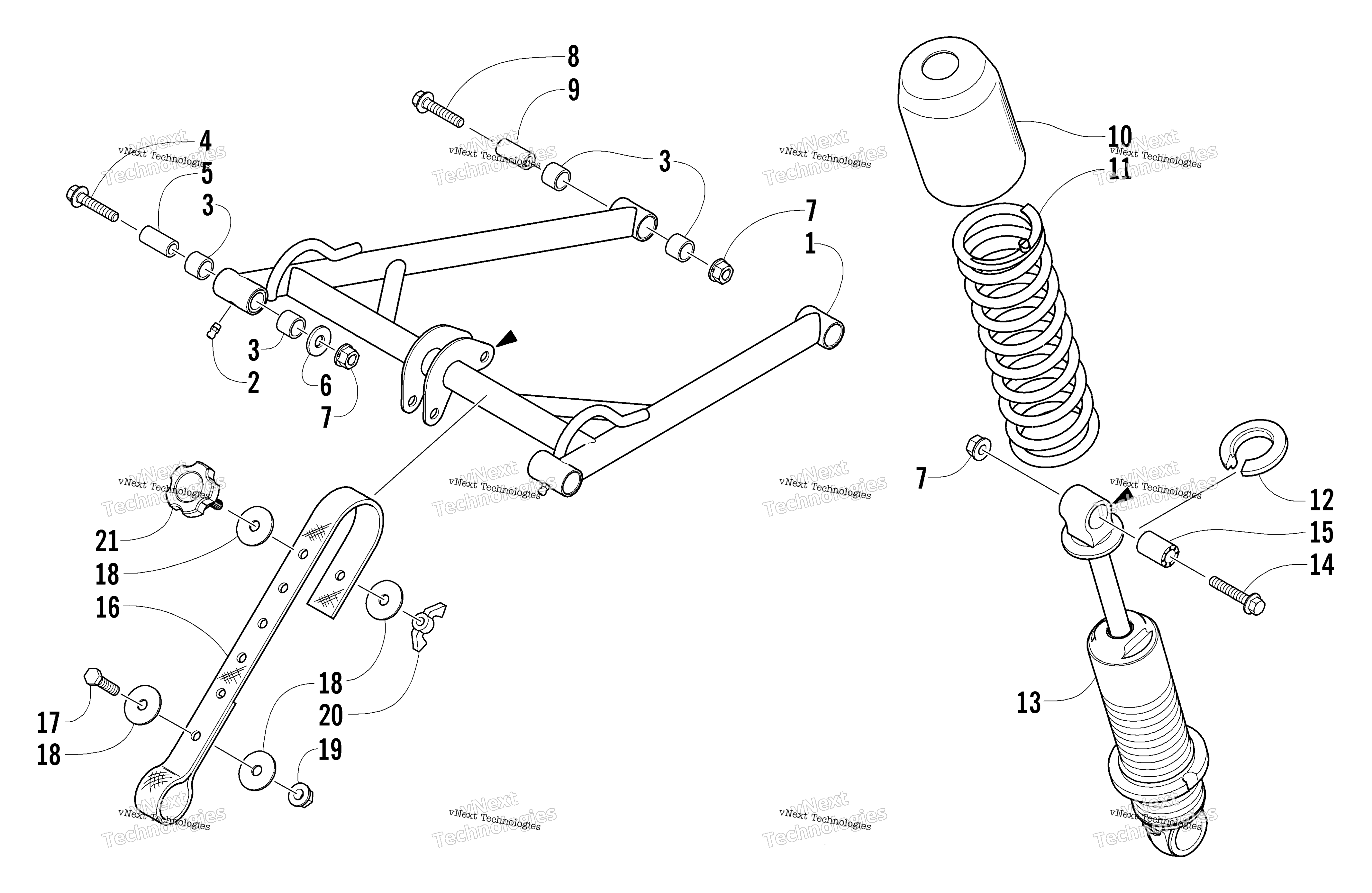

Схема задней части Suspension Front Arm Assembly для MOUNTAIN CAT 900 RED 151 (S2004MCJC5USR)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM,FRONT-L/W-FAB (inc. 2?3) art. 0704-919
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
4
Screw, Cap art. 8020-229
По запросу
5
Ось рычага Arctic Cat art. 1604-162
от 2 006 ₽
6
Washer art. 0114-197
По запросу
7
Гайка Arctic Cat art. 8048-486
По запросу
8
SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y art. 8020-228
По запросу
9
Spacer art. 0104-629
По запросу
10
Кожух пружины амортизатора Arctic Cat art. 0604-590
По запросу
11
Spring, Compression art. 0704-523
По запросу
12
Упор пружины амортизатора Arctic Cat art. 1603-890
от 1 796 ₽
13
Shock Absorber, Front Arm art. 1704-150
По запросу
14
Screw, Cap art. 8020-226
По запросу
15
Втулка амортизатора Arctic Cat art. 0603-030
от 578 ₽
16
Strap, Limiter art. 2604-657
По запросу
17
Screw, Cap art. 8002-042
По запросу
18
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
19
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
20
Nut, Wing art. 0623-325
По запросу
21
Knob, Adjuster art. 1623-044
По запросу
