модель 2004 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 RED 151 (S2004MCJC5USR)

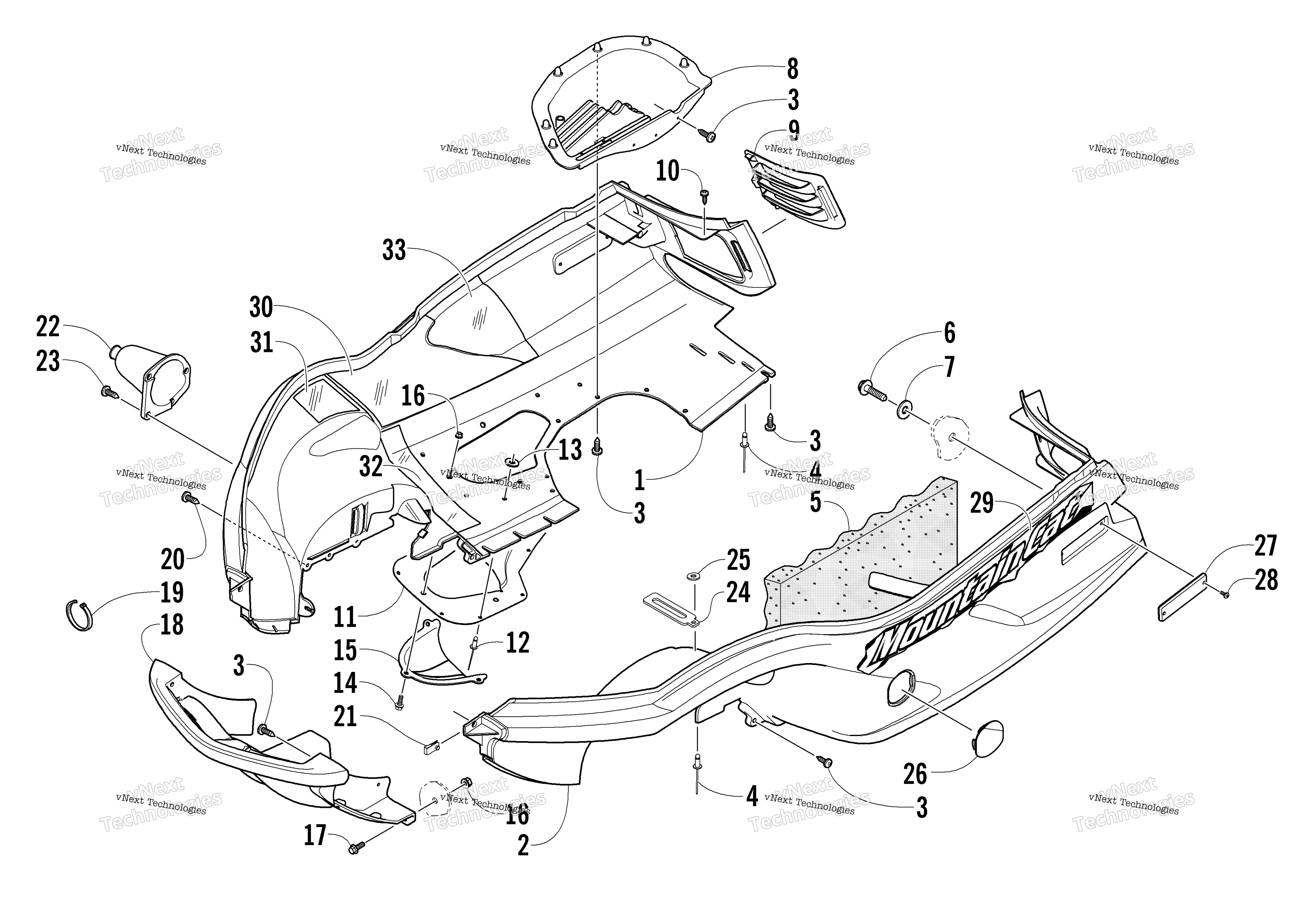

Схема Belly поддон и передний Bumper узла для MOUNTAIN CAT 900 RED 151 (S2004MCJC5USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right Black art. 2706-358
По запросу
2
Belly Pan - Left Black art. 1706-141
По запросу
3
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
4
Клепка art. 8061-508
По запросу
5
Foam, Belly Pan - Left art. 0617-315
По запросу
6
Screw, Self-Tapping art. 0623-647
По запросу
7
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
8
Guard, Dropcase art. 2606-856
По запросу
9
Louver, Air-Intake - Right Black art. 1606-044
По запросу
9
Louver, Air-Intake - Left Black art. 1606-045
По запросу
10
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
11
Shield, Exhaust art. 1612-737
По запросу
12
Rivet art. 8061-410
По запросу
13
Washer art. 0623-290
По запросу
14
Болт 1/4-20X.625 Arctic Cat art. 8017-579
от 1 029 ₽
15
Deflector, Exhaust art. 1612-713
По запросу
16
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
17
Screw, Cap art. 8020-040
По запросу
18
Бампер передний черный Arctic Cat Bearcat WT / 660 art. 2606-224
По запросу
19
Зажим Arctic Cat art. 0123-788
По запросу
20
Винт Arctic Cat art. 2623-164
от 368 ₽
21
U-Nut art. 0623-427
По запросу
22
Пыльник рулевой тяги Arctic cat art. 0605-333
По запросу
22
Пыльник рулевой тяги Arctic Cat art. 0605-332
По запросу
23
Screw, Self-Tapping art. 0623-564
По запросу
24
Зажим Arctic Cat art. 1623-984
По запросу
25
Washer, Flat art. 0123-149
По запросу
26
Заглушка боковой панели Arctic Cat art. 1606-767
По запросу
27
Reflector, Front Amber art. 0606-526
По запросу
28
Clip, Retaining art. 0623-269
По запросу
29
Decal, Belly Pan - Right art. 5611-466
По запросу
29
Decal, Belly Pan - Left art. 5611-467
По запросу
30
Foil, Protective - Lower Front art. 2606-376
По запросу
31
Foil, Protective - Upper Front art. 2606-387
По запросу
32
Foil, Protective art. 0619-206
По запросу
33
Foil, Protective - Upper Rear art. 2606-375
По запросу
