модель 2007 года
- Модель Crossfire 800
- Код модели CROSSFIRE 800 EFI BLACK (S2007CFH36USB)

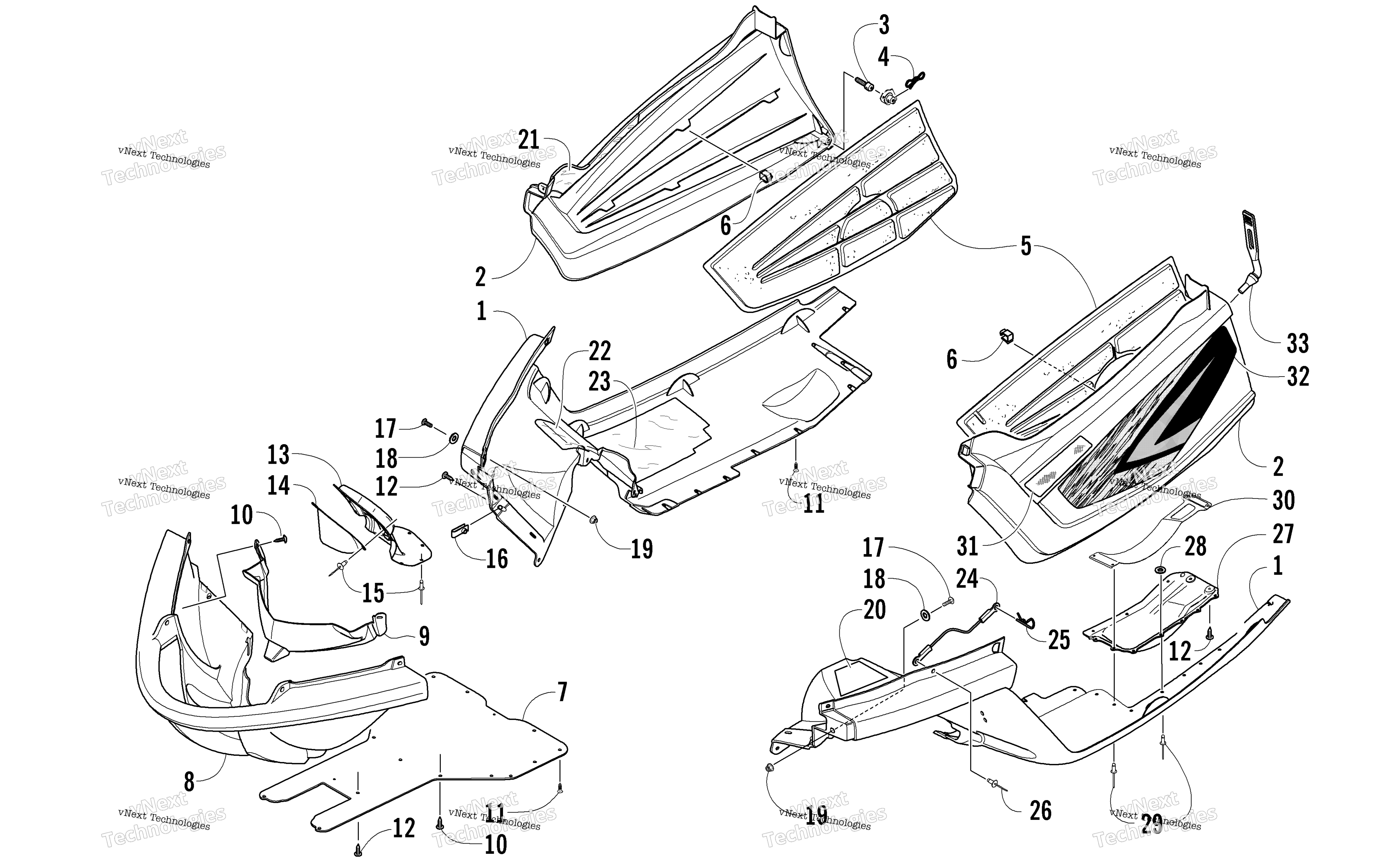

Схема Belly поддон узла для CROSSFIRE 800 EFI BLACK (S2007CFH36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Left Black art. 3706-429
По запросу
1
Belly Pan, Right - Black - Routed art. 4706-076
По запросу
2
Panel, Access - Left Black art. 4606-257
По запросу
2
Panel, Access - Right Black art. 4606-256
По запросу
3
Screw, Retaining - Access Panel art. 1623-666
По запросу
4
Clip, Retaining art. 1623-546
По запросу
5
Foam, Side Panel - Right art. 0617-502
По запросу
5
Foam, Side Panel - Left art. 0617-503
По запросу
6
Clip, Cable art. 0123-394
По запросу
7
Belly Pan, Center Black art. 3606-867
По запросу
8
BELLY PAN,FRT BUMPER-BLK art. 4606-040
По запросу
9
Пластик-накладка передней части ( морды) Arctic Cat art. 2606-911
По запросу
10
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
11
Винт Arctic Cat art. 2623-164
от 368 ₽
12
Винт-саморез Arctic Cat art. 1623-129
По запросу
13
Shield, Heat art. 1612-853
По запросу
14
Deflector, Exhaust - Outlet art. 1612-861
По запросу
15
Rivet art. 0623-778
По запросу
16
Clip, U-Nut art. 1623-030
По запросу
17
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
18
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
19
Nut, Lock art. 8047-366
По запросу
20
Decal, Clutching art. 7611-698
По запросу
21
Foil, Protective - Access Panel art. 4606-157
По запросу
22
Foil, Protective - Upper art. 4606-207
По запросу
23
Foil, Protective - Lower art. 4606-208
По запросу
24
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
25
Clip, Hairpin art. 0605-283
По запросу
26
Rivet art. 8061-426
По запросу
27
Protector, Driven Clutch art. 4606-417
По запросу
28
Washer art. 0123-802
от 110 ₽
29
Rivet art. 8061-628
По запросу
30
Deflector, Driven Clutch Protector art. 4606-993
По запросу
31
Decal, Reflector - Amber - Right art. 7611-160
По запросу
31
Decal, Reflector - Amber - Left art. 7611-161
По запросу
32
Decal, Access Panel - Right art. 7611-246
По запросу
32
Decal, Access Panel - Left art. 7611-247
По запросу
33
Петля капота Arctic Cat art. 2606-624
от 1 292 ₽
