модель 2007 года
- Модель Crossfire 800
- Код модели CROSSFIRE 800 EFI BLACK (S2007CFH36USB)

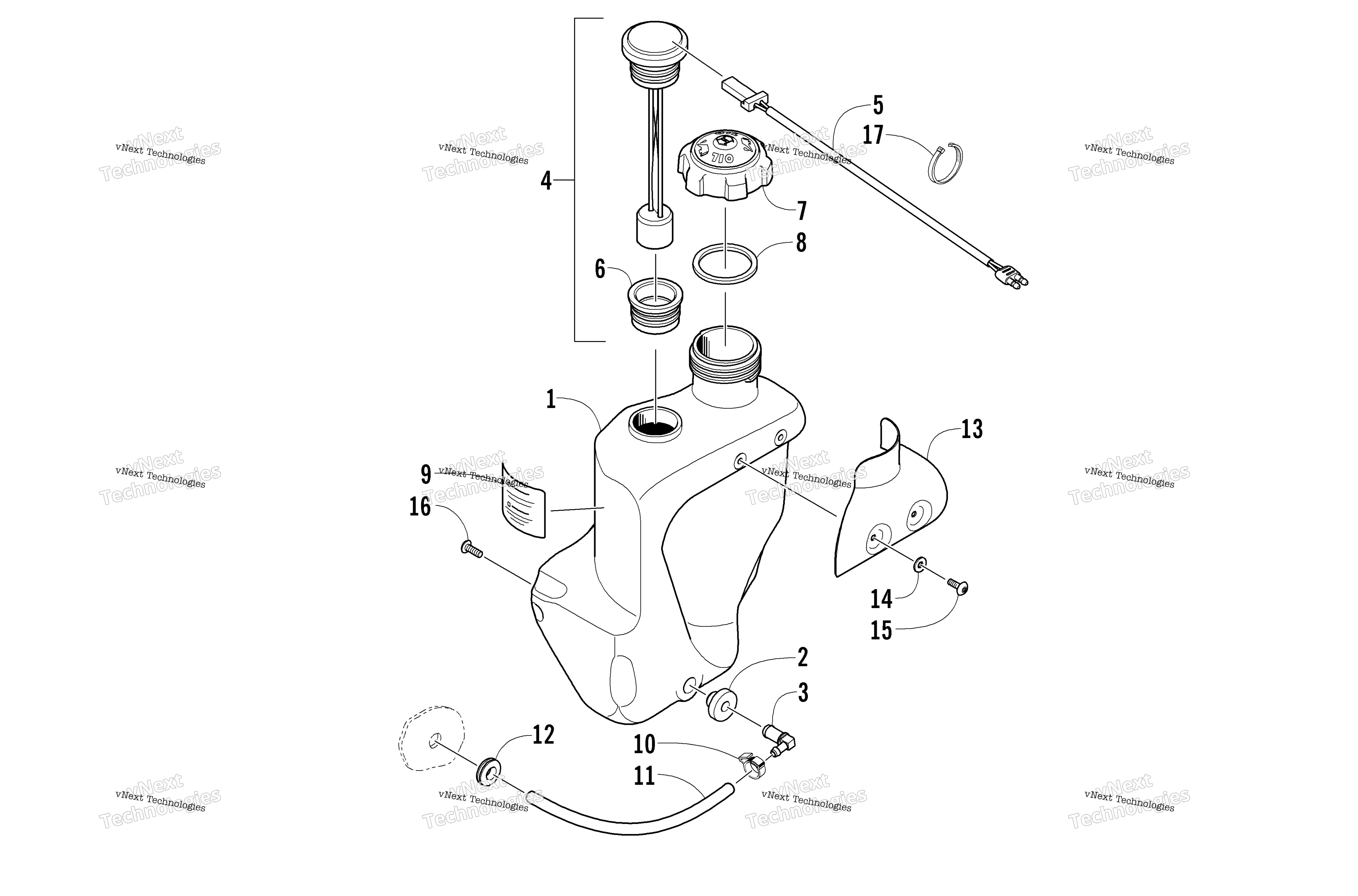

Схема масляный Tank Assembly для CROSSFIRE 800 EFI BLACK (S2007CFH36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
TANK,OIL-CLEAR art. 1670-930
По запросу
2
Grommet art. 1670-325
По запросу
3
Fitting, Oil Tank art. 1670-481
По запросу
4
Sensor, Oil Level - Rotary - w/Seal (inc. 5-6) art. 0609-503
По запросу
5
Switch, Oil Sensor - w/Harness art. 0609-518
По запросу
6
Seal, Grommet - Oil Sensor art. 0609-237
По запросу
7
Крышка масляного бачка Polaris art. 2670-643
По запросу
8
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
9
Decal, Oil Tank art. 4611-532
По запросу
10
Clamp, Hose art. 0124-045
По запросу
11
Трубка зеленая Arctic Cat art. 0610-692
По запросу
11
Hose - Green - 100 ft art. 0610-693
По запросу
12
Grommet art. 1623-256
По запросу
13
Shield, Heat art. 3606-982
По запросу
14
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
15
Screw, Machine art. 1623-495
По запросу
16
Screw, Machine art. 1623-499
По запросу
17
Зажим Arctic Cat art. 0123-788
По запросу
