модель 2007 года
- Модель Crossfire 800
- Код модели CROSSFIRE 800 EFI BLACK (S2007CFH36USB)

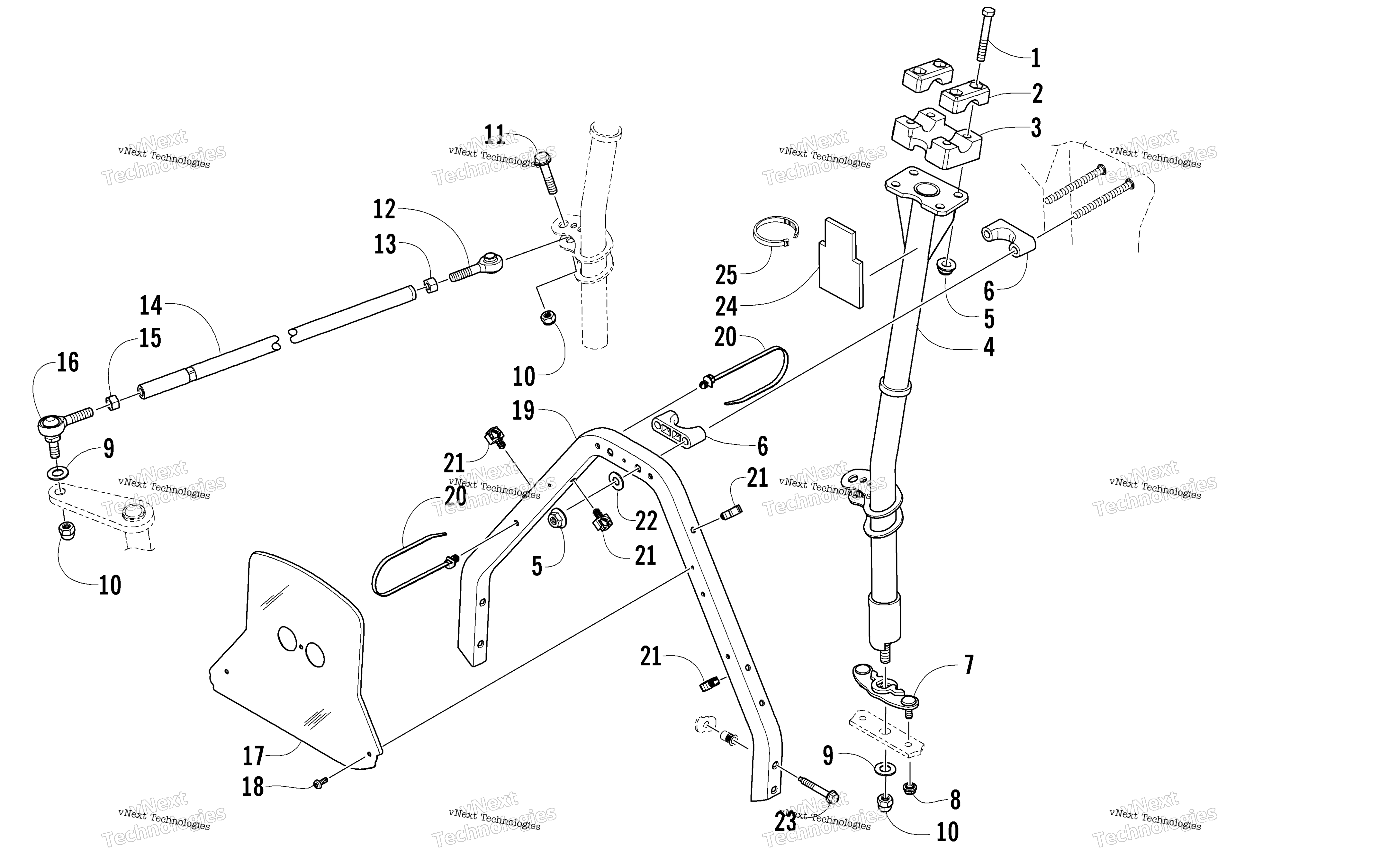

Схема рулевого управления Post Assembly для CROSSFIRE 800 EFI BLACK (S2007CFH36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт 5/16-18 X2.25 Arctic Cat art. 8002-138
от 263 ₽
2
Cap, Adjusting Block art. 0605-506
По запросу
3
Block, Adjusting art. 0605-507
По запросу
4
POST,STEERING-PTD BLK art. 1705-349
По запросу
5
Гайка Arctic Cat art. 8047-426
По запросу
6
Block, Mounting - Steering Post art. 0605-576
По запросу
7
STOP,STEERING POST-PTD BLK art. 1705-168
По запросу
8
Nut, Lock art. 8047-366
По запросу
9
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
10
Гайка Arctic Cat art. 0623-025
от 326 ₽
11
SCREW,CAP-HH 3/8-24X1.50 G5 Z&Y art. 8004-225
По запросу
12
Рулевой наконечник внутренний ( правая резьба) Arctic Cat art. 1605-010
от 1 849 ₽
13
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
14
Tube, Tie Rod art. 0605-856
По запросу
15
NUT, HEX 3/8-24 LH art. 0123-917
По запросу
16
Rod End, Left Hand - 3/8-24 w/Stud art. 1605-011
от 1 677 ₽
17
PANEL,CLOSE OUT-FORMED art. 5606-501
По запросу
18
Screw, Self-Tapping art. 1623-353
По запросу
19
TUBE,SUPPORT-STEERING POST-MACH/FORMED art. 1705-260
По запросу
20
Tie, Cable - Push Mount art. 0623-677
По запросу
21
Clip, Routing art. 1623-406
По запросу
22
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
23
Screw, Cap art. 1623-482
По запросу
24
Foam, Steering Post art. 0617-538
По запросу
25
Зажим Arctic Cat art. 0123-788
По запросу
