модель 2007 года
- Модель Crossfire 800
- Код модели CROSSFIRE 800 EFI BLACK (S2007CFH36USB)

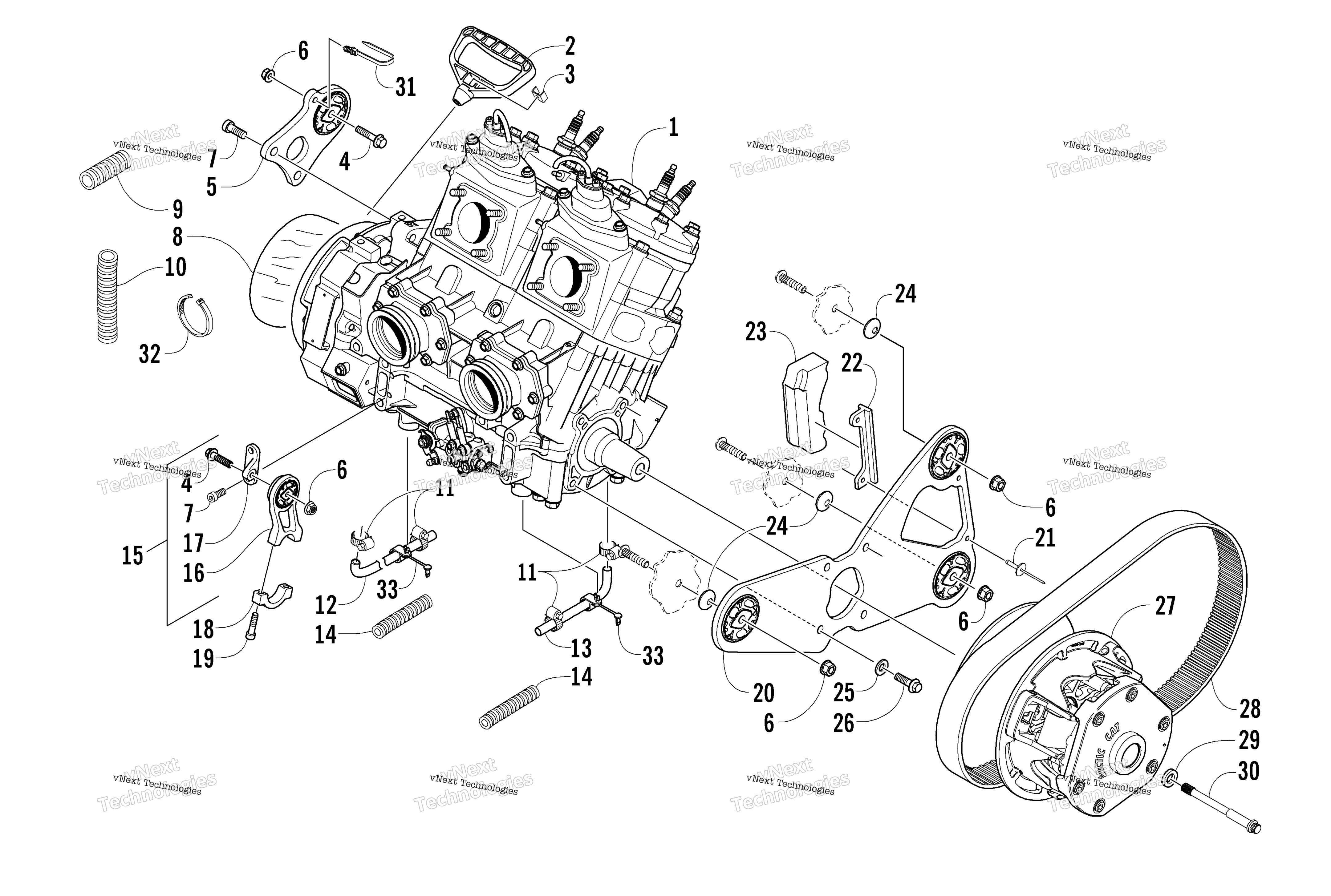

Схема двигателя And Related Parts для CROSSFIRE 800 EFI BLACK (S2007CFH36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AB80L1 w/o EFI Components art. 0662-495
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Screw, Cap art. 8020-136
По запросу
5
BRKT,MTG-ENGINE-REAR-R/H-FAB art. 0708-581
По запросу
6
Гайка Arctic Cat art. 8047-426
По запросу
7
Screw, Cap art. 1623-504
По запросу
8
Foil, Protective art. 4606-425
По запросу
9
Conduit, Flexible - 4 in. art. 0619-619
По запросу
10
Conduit (3/4 in. ID) - 6 in. art. 0619-994
По запросу
11
Clamp, Hose art. 0623-373
По запросу
12
Hose, Coolant - MAG/Throttle Body art. 0610-726
По запросу
13
Hose, Coolant art. 0610-699
По запросу
14
Conduit, Flexible - 5 ft art. 0619-776
По запросу
15
Bracket, Engine Mounting - Assembly (inc. one No. 4, one No. 6, and 16-17) art. 0708-523
По запросу
16
Bracket, Engine Mounting - Front - Lower Right art. 0708-519
По запросу
17
Bracket, Engine Mounting - Upper Right art. 0608-549
По запросу
18
Cap, Mounting Bracket - Engine art. 0608-467
По запросу
19
Screw, Cap art. 1623-603
По запросу
20
Bracket, Engine Mounting - Left (inc. 21-22) art. 0708-497
По запросу
21
RIVET,BLIND-DH SST68 PL art. 8060-730
По запросу
22
Plate, Backing - Torque Bumper art. 0608-565
По запросу
23
Bumper, Torque art. 0608-462
По запросу
24
Washer, Spring art. 0623-987
По запросу
25
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
26
Screw, Cap art. 8413-826
По запросу
27
Ведущий вариатор Arctic Cat art. 0746-435
от 29 000 ₽
28
Ремень вариатора Arctic Cat art. 0627-046
По запросу
29
Washer, High Collar art. 0623-210
По запросу
30
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
31
Tie, Cable - Push Mount art. 0623-677
По запросу
32
Tie, Cable art. 0623-144
По запросу
33
Clamp, Push-Mount art. 1623-659
По запросу
