модель 2007 года
- Модель Crossfire 800
- Код модели CROSSFIRE 800 EFI BLACK (S2007CFH36USB)

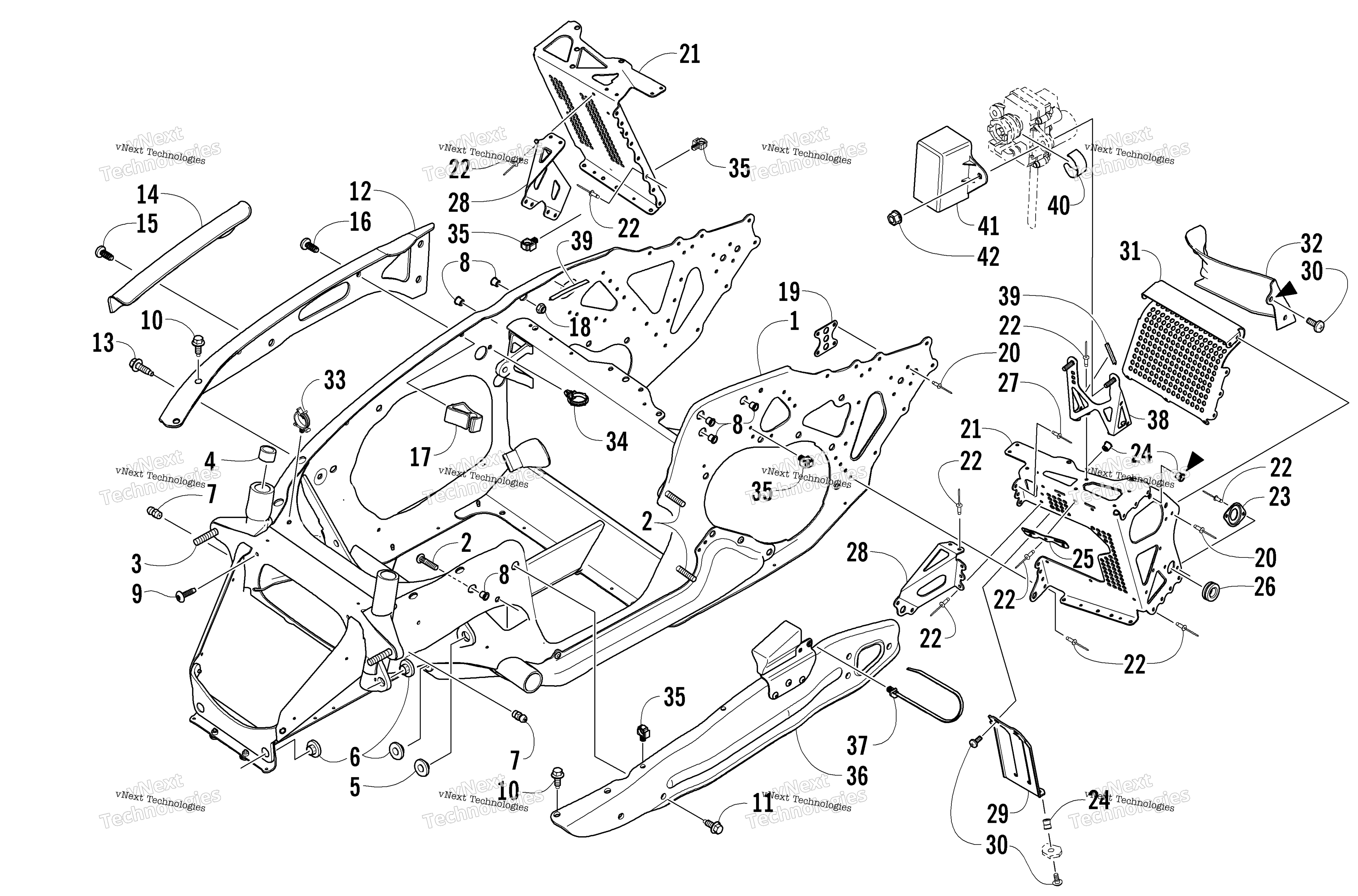

Схема передней части Frame And Footrest Assembly для CROSSFIRE 800 EFI BLACK (S2007CFH36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
CHASSIS-S/P ASSY-PTD BLK (inc. 2-8) art. 1707-228
По запросу
2
Bolt, Carriage art. 1623-359
По запросу
3
Bolt, Carriage - Ribbed art. 1623-019
По запросу
4
Bearing art. 0675-161
По запросу
5
Втулка грибок верхнего рычага Arctic Cat art. 0607-656
По запросу
6
Bushing, Lower A-Arm Mount art. 0607-657
По запросу
7
Фиттинг art. 1623-010
По запросу
8
Insert art. 0623-581
По запросу
9
Screw, Self-Tapping art. 1623-022
По запросу
10
Screw, Cap art. 1623-480
По запросу
11
Screw, Cap art. 1623-481
По запросу
12
Brace, Side Plate - Right Black art. 3706-450
По запросу
13
Болт Arctic Cat art. 1623-561
По запросу
14
Protector, Main Harness art. 4606-793
По запросу
15
Screw, Self-Tapping art. 1623-353
По запросу
16
Screw, Self-Tapping art. 1623-204
По запросу
17
Guide, Rope art. 0608-449
По запросу
18
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
19
Plate, Backing art. 2706-580
По запросу
20
Rivet art. 8061-706
По запросу
20
Заклепка Arctic Cat art. 8060-686
от 116 ₽
21
Footrest - Right (inc. 22-24) art. 3706-688
По запросу
21
Footrest - Left (inc. 22-25) art. 3706-689
По запросу
22
Клепка Arctic Cat art. 8060-504
от 116 ₽
22
Rivet Optional art. 8060-484
По запросу
23
Plate, Retaining Black art. 3706-335
По запросу
24
Insert art. 1623-657
По запросу
25
Plate, Mounting - Belt Guard art. 0607-835
По запросу
26
Grommet, Rubber - .50 ID x 1.00 OD x .08 GRV art. 1623-529
По запросу
27
Rivet art. 1623-264
По запросу
28
Bracket, Support - Footrest - Left Black art. 3706-692
По запросу
28
Bracket, Support - Footrest - Right Black art. 3706-336
По запросу
29
Panel, Close-Out - Footrest (inc. two No. 24) art. 3706-673
По запросу
30
Screw, Machine art. 1623-498
По запросу
31
Bracket, Support - Footrest - Lower Left Black art. 3706-691
По запросу
31
Bracket, Support - Footrest - Lower Right Black art. 3706-690
По запросу
32
Cover, Footrest - Right art. 4606-434
По запросу
32
Cover, Footrest - Left art. 4606-435
По запросу
33
Clip art. 1623-171
По запросу
34
Clip, Routing - Snap-In art. 0623-454
По запросу
35
Clip, Routing art. 1623-406
По запросу
36
Brace, Side Plate - Left art. 3706-129
По запросу
37
Tie, Cable - Push Mount art. 0623-677
По запросу
38
Bracket, Mounting - Servomotor (inc. 39) art. 3706-613
По запросу
39
Trim art. 0706-371
По запросу
40
Clip, Servo Motor art. 5606-208
По запросу
41
Cover, Servomotor art. 2606-129
По запросу
42
Nut, Lock #REF! art. 8047-366
По запросу
