модель 2007 года
- Модель Crossfire 800
- Код модели CROSSFIRE 800 EFI BLACK (S2007CFH36USB)

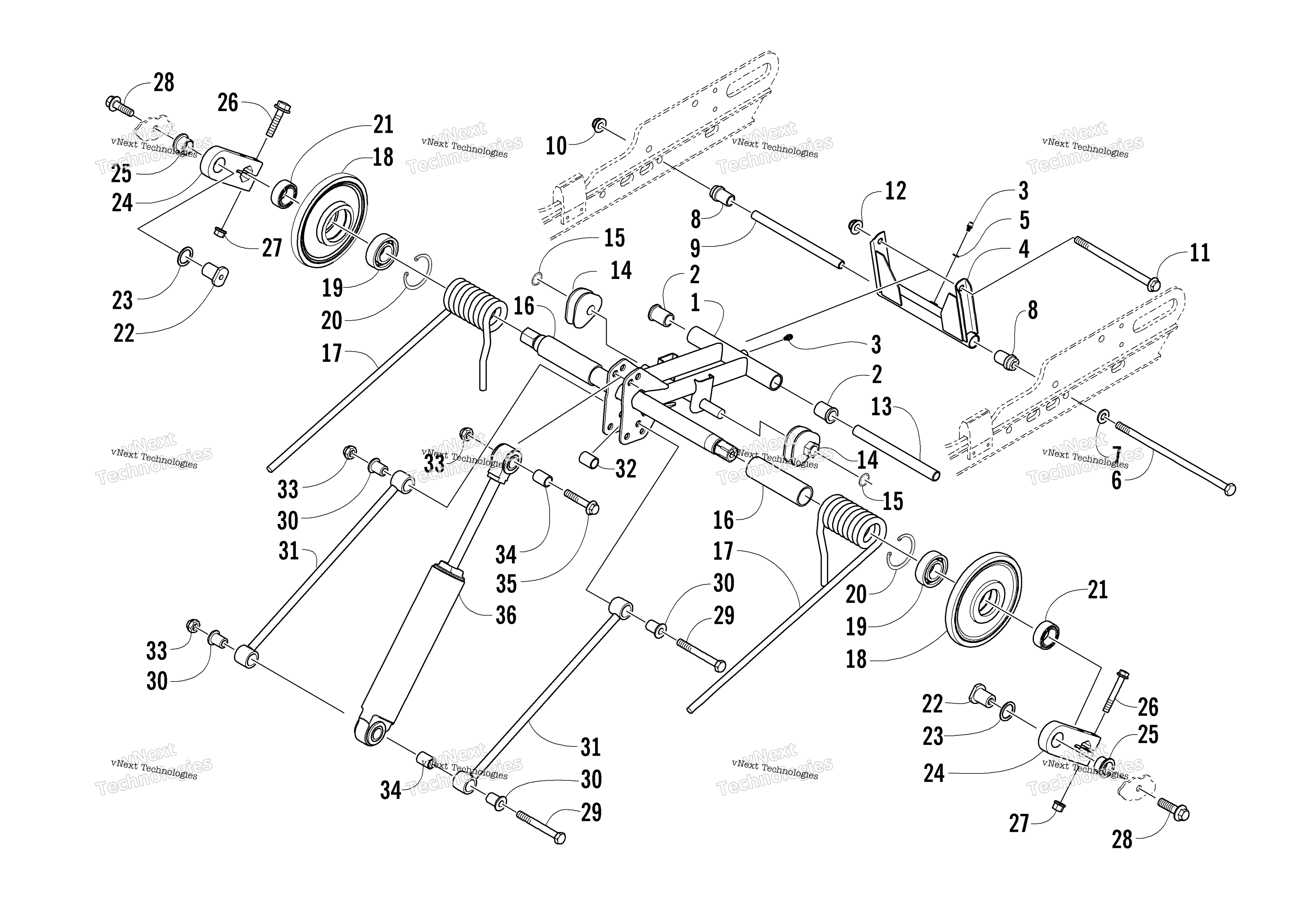

Схема задней части Suspension Rear Arm Assembly для CROSSFIRE 800 EFI BLACK (S2007CFH36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Idler Black (inc. 2 and one No. 3) art. 1704-404
По запросу
2
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
3
Фиттинг art. 1623-010
По запросу
4
Arm, Rear Black (inc. one No. 3 and 5) art. 1704-019
По запросу
5
WASHER- GREASE FITTING art. 1623-011
По запросу
6
Screw, Cap art. 1623-037
По запросу
7
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
8
Втулка Arctic Cat art. 2604-664
от 7 802 ₽
9
Ось рычага задней подвески Arctic Cat art. 2604-663
от 2 310 ₽
10
Гайка Arctic Cat art. 8047-490
от 168 ₽
11
Screw, Cap art. 1623-086
По запросу
12
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
13
Ось рычага задней подвески Arctic Cat art. 2604-370
По запросу
14
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
14
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
15
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
16
Sleeve, Spring art. 3604-024
По запросу
17
Spring, Suspension - Left art. 1704-045
По запросу
17
Spring, Suspension - Right art. 1704-044
По запросу
18
Wheel, Idler (inc. 19-20) art. 1604-690
от 3 800 ₽
19
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
20
Ring, Retaining art. 0123-798
По запросу
21
Spacer, Pivot - Idler Arm art. 2604-980
По запросу
22
Втулка Arctic Cat art. 3604-158
от 1 092 ₽
23
Шайба Arctic Cat art. 1604-187
от 368 ₽
24
Кронштейн art. 1704-522
По запросу
25
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
26
Screw, Cap art. 8020-138
По запросу
27
Гайка Arctic Cat art. 8047-426
По запросу
28
Screw, Cap art. 1623-166
По запросу
29
Болт 3/8-16x3.625 Arctic Cat art. 0623-793
от 2 100 ₽
30
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
31
Link, Rear Shock Black art. 1704-416
По запросу
32
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
33
Nut, Hex - Thin Lock art. 8041-486
По запросу
34
Sleeve art. 1604-139
По запросу
35
Screw, Cap art. 8020-226
По запросу
36
SHOCK,REAR ARM -IMP - ALUM - ASSY art. 1704-117
По запросу
