модель 2007 года
- Модель Crossfire 800
- Код модели CROSSFIRE 800 EFI BLACK (S2007CFH36USB)

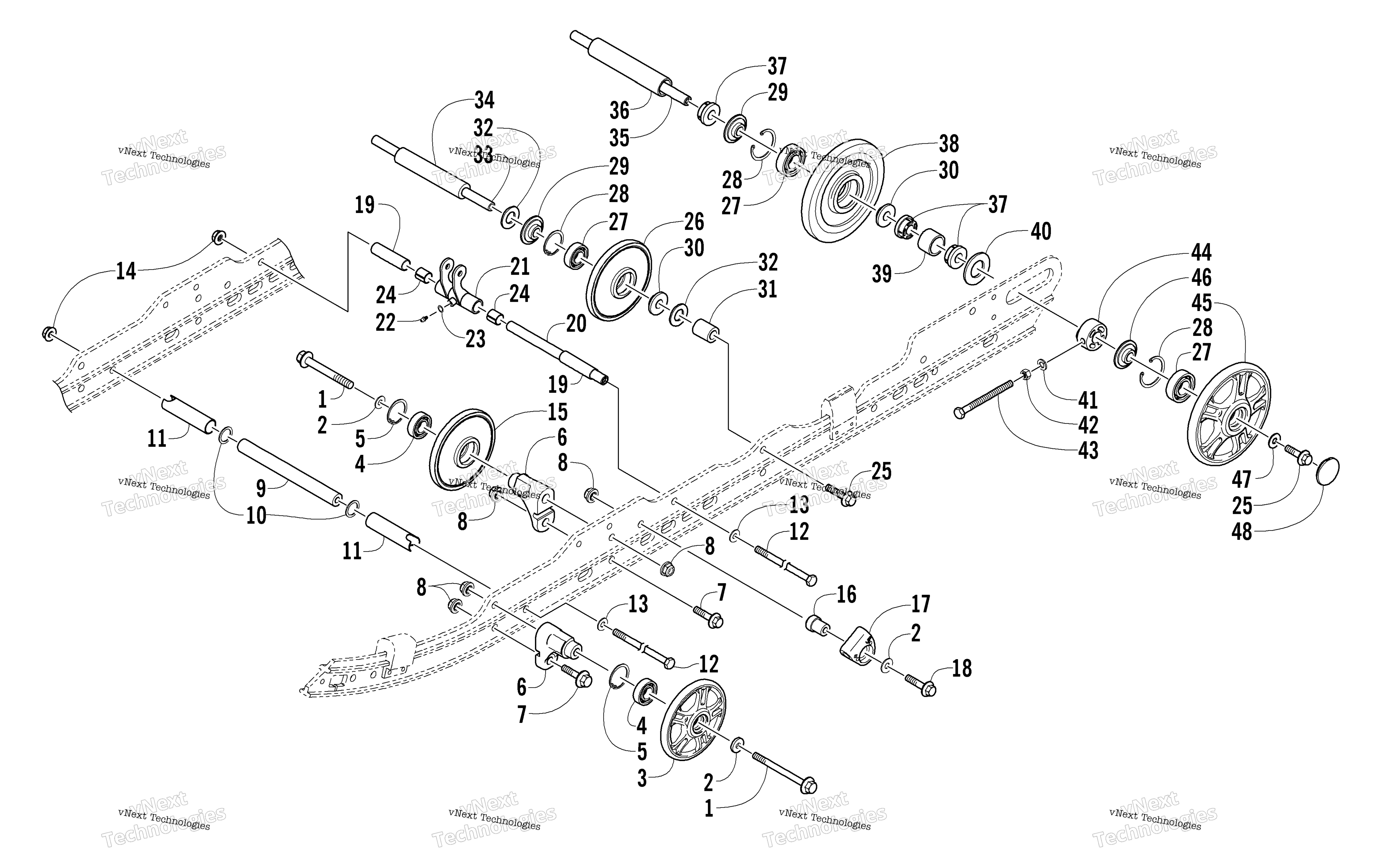

Схема Idler колесо узла для CROSSFIRE 800 EFI BLACK (S2007CFH36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Arctic Cat art. 8020-232
от 1 292 ₽
2
Washer art. 8050-282
По запросу
3
Wheel, Idler - Fire Red (inc. 4-5) art. 3604-044
По запросу
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Кронштейн крепления ролика гусеницы Arctic Cat art. 2604-579
от 5 208 ₽
7
Screw, Cap art. 8020-224
По запросу
8
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
9
Ось рычага подвески Arctic Cat art. 1604-792
от 13 545 ₽
10
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
11
Spacer, Shock - Front Arm art. 1604-793
По запросу
12
Screw, Cap art. 1623-037
По запросу
13
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
14
Гайка Arctic Cat art. 8047-490
от 168 ₽
15
Каток гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-039
По запросу
16
Block, Slide art. 0604-912
По запросу
17
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
18
SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y art. 8020-228
По запросу
19
Spacer art. 2604-109
По запросу
20
Ось задней подвески Arctic Cat art. 1604-209
от 8 862 ₽
21
Pivot, Rear Shock (inc. 22-24) art. 0704-994
По запросу
22
Фиттинг art. 1623-010
По запросу
23
WASHER- GREASE FITTING art. 1623-011
По запросу
24
Втулка Arctic Cat art. 0603-083
По запросу
25
Screw, Cap art. 1623-248
По запросу
26
Ролик гусеницы 5,63 Arctic Cat art. 1604-684
от 6 794 ₽
27
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
28
Ring, Retaining art. 0123-798
По запросу
29
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
30
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
31
Spacer art. 1604-213
По запросу
32
Шайба .641X1.187X.060 Z&Y Arctic Cat art. 0623-675
от 221 ₽
33
Axle, Inner art. 0604-930
По запросу
34
Spacer art. 1604-214
По запросу
35
Axle, Rear art. 1604-217
По запросу
36
SPACER,REAR WHEEL-PTD BLK art. 1704-466
По запросу
37
Bushing, Spacer - Rear Wheel art. 0604-968
По запросу
38
Ролик гусеницы задний натяжной 162х25 мм Arctic Cat art. 1604-685
от 6 794 ₽
39
Spacer, Rear Wheel art. 0604-937
По запросу
40
Шайба Arctic Cat art. 0623-220
от 420 ₽
41
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
42
Гайка Arctic Cat art. 8042-486
от 263 ₽
43
Болт 3/8-16x5 Arctic Cat art. 0623-123
По запросу
44
Bushing, Adjuster art. 0604-936
По запросу
45
Wheel, Idler Fire Red (inc. 27-28 and 46) art. 2604-750
По запросу
46
INSERT,5/8 BORE X 2" (LONG) art. 1604-774
По запросу
47
Шайба .390X1.38X.134 Arctic Cat art. 0123-570
от 683 ₽
48
Колпачок ролика гусеницы Arctic Cat art. 0604-246
от 331 ₽
