модель 2007 года
- Модель Crossfire 800
- Код модели CROSSFIRE 800 EFI BLACK (S2007CFH36USB)

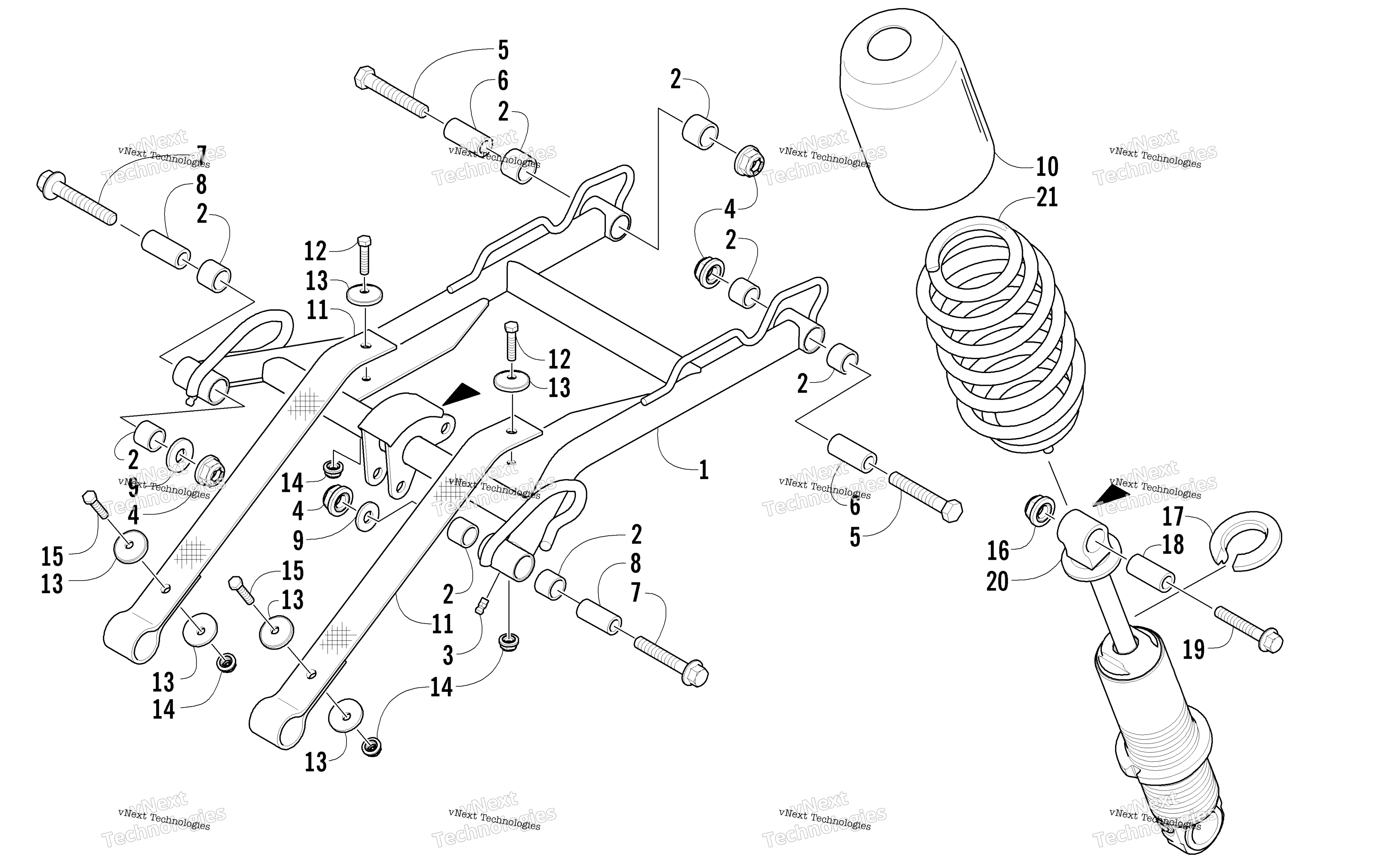

Схема задней части Suspension Front Arm Assembly для CROSSFIRE 800 EFI BLACK (S2007CFH36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension (inc. 2-3) art. 1704-401
По запросу
2
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
3
Фиттинг art. 1623-010
По запросу
4
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
5
SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y art. 8020-228
По запросу
6
Spacer art. 0104-629
По запросу
7
Screw, Cap art. 8020-229
По запросу
8
Ось рычага Arctic Cat art. 1604-162
от 2 006 ₽
9
Washer art. 0114-197
По запросу
10
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
11
Strap, Limiter art. 3604-025
По запросу
12
Screw, Cap art. 8002-041
По запросу
13
Washer art. 0623-875
По запросу
14
Nut, Lock art. 8047-366
По запросу
15
Болт 1/4-20x1.50 Arctic Cat art. 8002-045
от 473 ₽
16
Nut, Hex - Thin Lock art. 8041-486
По запросу
17
Упор пружины амортизатора Arctic Cat art. 1603-890
от 1 796 ₽
18
Втулка Arctic Cat art. 1603-531
По запросу
19
Screw, Cap art. 8020-226
По запросу
20
Shock, Front Arm - Assembly - Mellonite art. 0704-467
По запросу
21
Spring, Compression - Black art. 1704-461
По запросу
