модель 2011 года
- Модель F-8
- Код модели F8 LXR ORANGE (S2011F8HLXUSO)

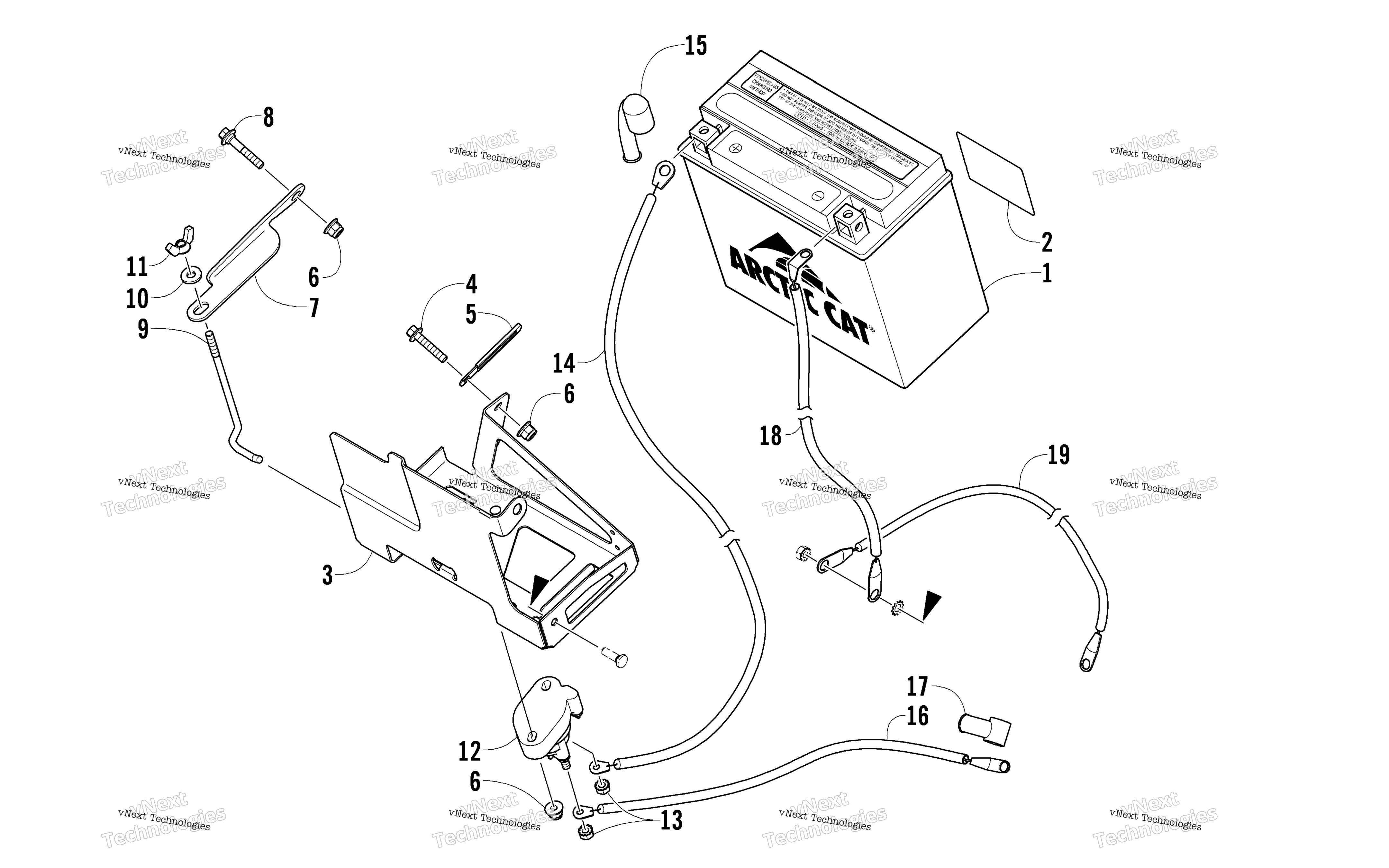

Схема аккумулятора And Tray Assembly для F8 LXR ORANGE (S2011F8HLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery (inc. 2) art. 0745-406
По запросу
2
Decal, Warning art. 0645-430
По запросу
3
Tray, Battery - Painted Black art. 0745-315
По запросу
4
Screw, Cap art. 8408-630
По запросу
5
Зажим Arctic Cat art. 1623-984
По запросу
6
Гайка Arctic Cat art. 8427-602
от 116 ₽
7
Bracket, Hold-Down - Battery art. 0745-317
По запросу
8
Screw, Shoulder art. 1623-725
По запросу
9
Rod, Hold-Down - Battery art. 0745-329
По запросу
10
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
11
WINGNUT,NYLOC-M6X1.0 art. 0423-716
По запросу
12
SOLENOID,STARTER RELAY- FLAT BASE art. 0445-123
от 1 658 ₽
13
Nut art. 0623-038
от 110 ₽
14
Cable, Battery/Solenoid (inc. 15) art. 0645-587
По запросу
15
Boot, Terminal - Battery art. 0645-521
По запросу
16
Cable, Solenoid/Starter (inc. 17) art. 0645-596
По запросу
17
Boot, Terminal art. 0645-327
от 210 ₽
18
Cable, Battery/Ground art. 0645-586
По запросу
19
Cable, Starter-to-Ground art. 0645-597
По запросу
