модель 2011 года
- Модель F-8
- Код модели F8 LXR ORANGE (S2011F8HLXUSO)

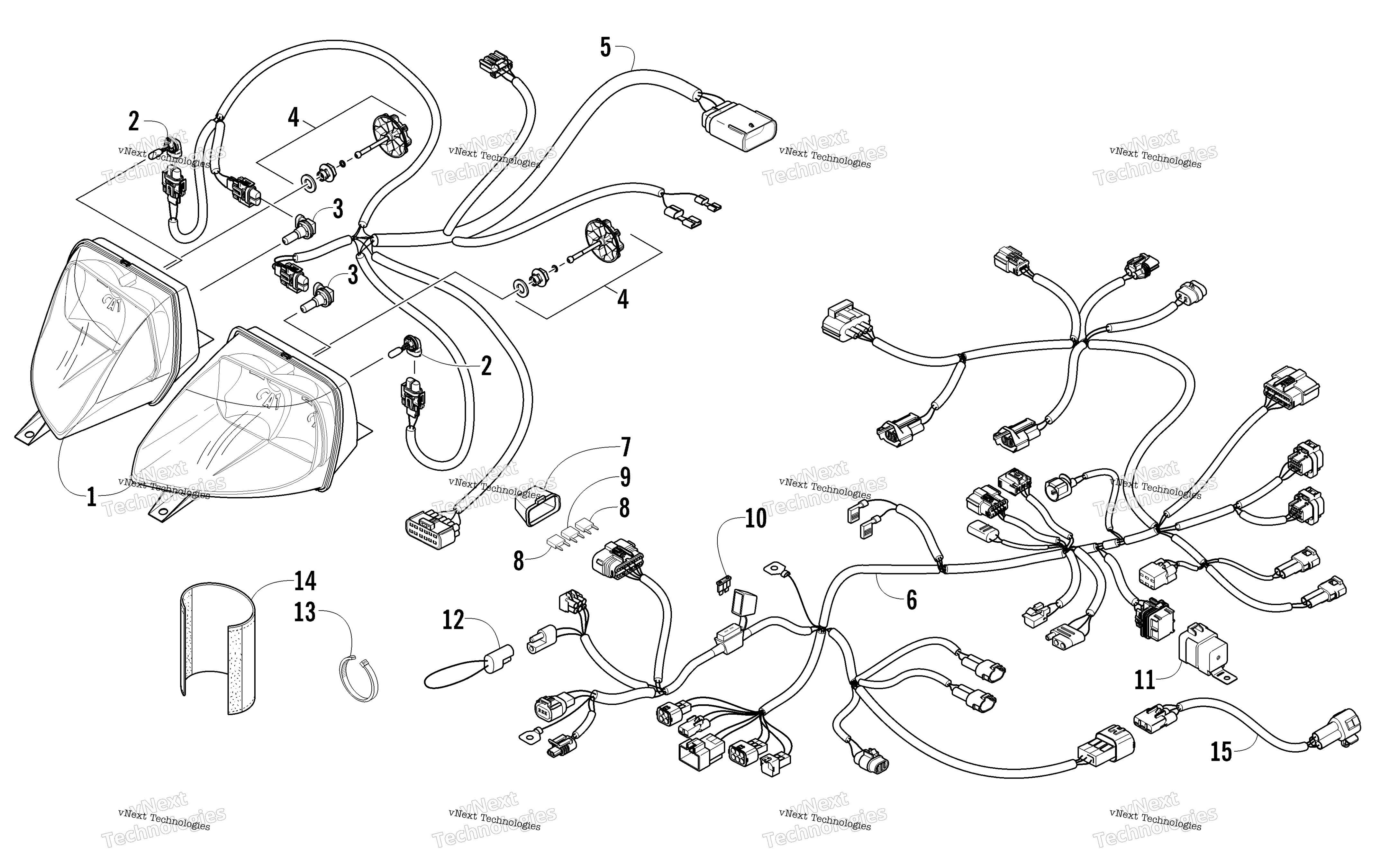

Схема фары And Wiring Assemblies для F8 LXR ORANGE (S2011F8HLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Фара левая Arctic Cat art. 0609-871
По запросу
1
Фара правая Arctic Cat art. 0609-808
По запросу
2
Лампочка ближнего света 37,5W Arctic Cat art. 0609-783
от 5 775 ₽
3
Лампа фары дальнего света Arctic Cat art. 0609-782
от 4 179 ₽
4
Adjuster, Headlight - Assembly art. 0609-779
По запросу
5
Harness, Console art. 1686-573
По запросу
6
Harness, Main (inc. 7-11) art. 1686-606
По запросу
7
Cover, Fuse Holder art. 0609-889
По запросу
8
Fuse - 15 Amp art. 0430-031
По запросу
9
Fuse - 7.5 Amp art. 0430-068
По запросу
10
Fuse, 7.5 Amp art. 0630-100
По запросу
11
RELAY,SPDT-30A WP (5-Pin) - 30 Amp art. 0430-052
По запросу
12
Tether, Accessory Cover Optional art. 0486-164
По запросу
13
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
13
Зажим Arctic Cat art. 0123-788
По запросу
14
Wrap, Wire Harness art. 3706-761
По запросу
15
Harness, Extension - Taillight art. 1686-556
По запросу
