модель 2011 года
- Модель F-8
- Код модели F8 LXR ORANGE (S2011F8HLXUSO)

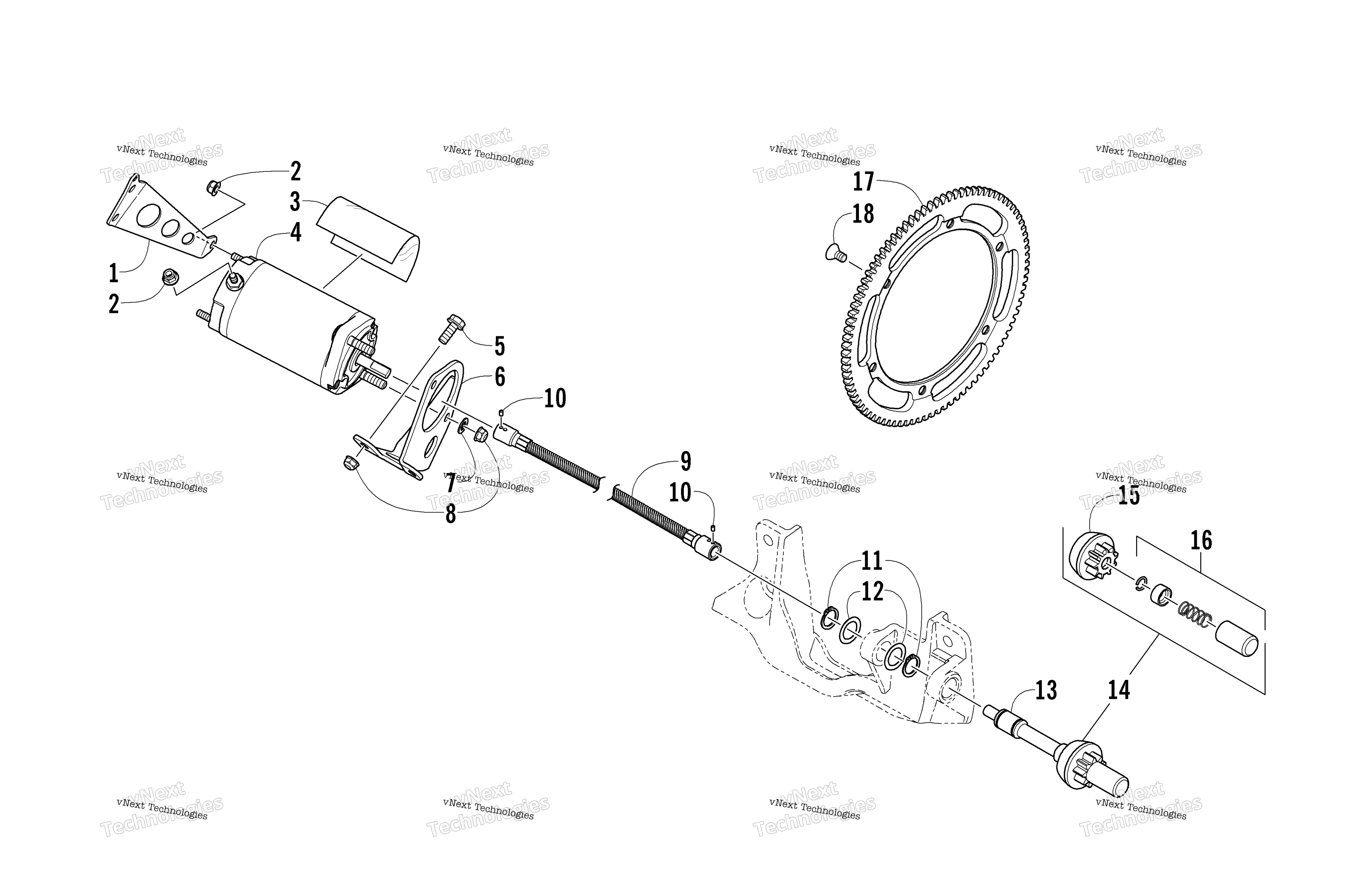

Схема Flex привод Starter Motor узла для F8 LXR ORANGE (S2011F8HLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Support art. 0745-311
По запросу
2
Гайка Arctic Cat art. 8427-602
от 116 ₽
3
Foil, Protective art. 0706-548
По запросу
4
Motor, Starter - Assembly - Flex-B w/Ribbolt/Nuts art. 0745-356
от 1 162 ₽
5
Болт Arctic Cat art. 8408-825
По запросу
6
Bracket, Mounting - Starter Motor art. 0745-278
По запросу
7
Шайба Arctic Cat art. 8050-247
По запросу
8
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
9
Вал электростартера Arctic Cat art. 0745-167
от 3 931 ₽
10
Screw, Set art. 0623-891
По запросу
11
Ring, Snap art. 0645-382
По запросу
12
Washer, Thrust art. 0645-429
По запросу
13
Drive, Pinion - Flex-Drive Shaft (inc. 14-15) art. 0745-372
По запросу
14
KIT,UPDATE-PINION GEAR (inc. 15) art. 0637-351
По запросу
15
Pinion Drive Assembly art. 0645-380
По запросу
16
Pinion Stopper - Assembly art. 0645-186
По запросу
17
Венец стартера Arctic Cat art. 0745-402
от 33 254 ₽
18
Винт Arctic Cat art. 1623-821
от 987 ₽
