модель 2011 года
- Модель F-8
- Код модели F8 LXR ORANGE (S2011F8HLXUSO)

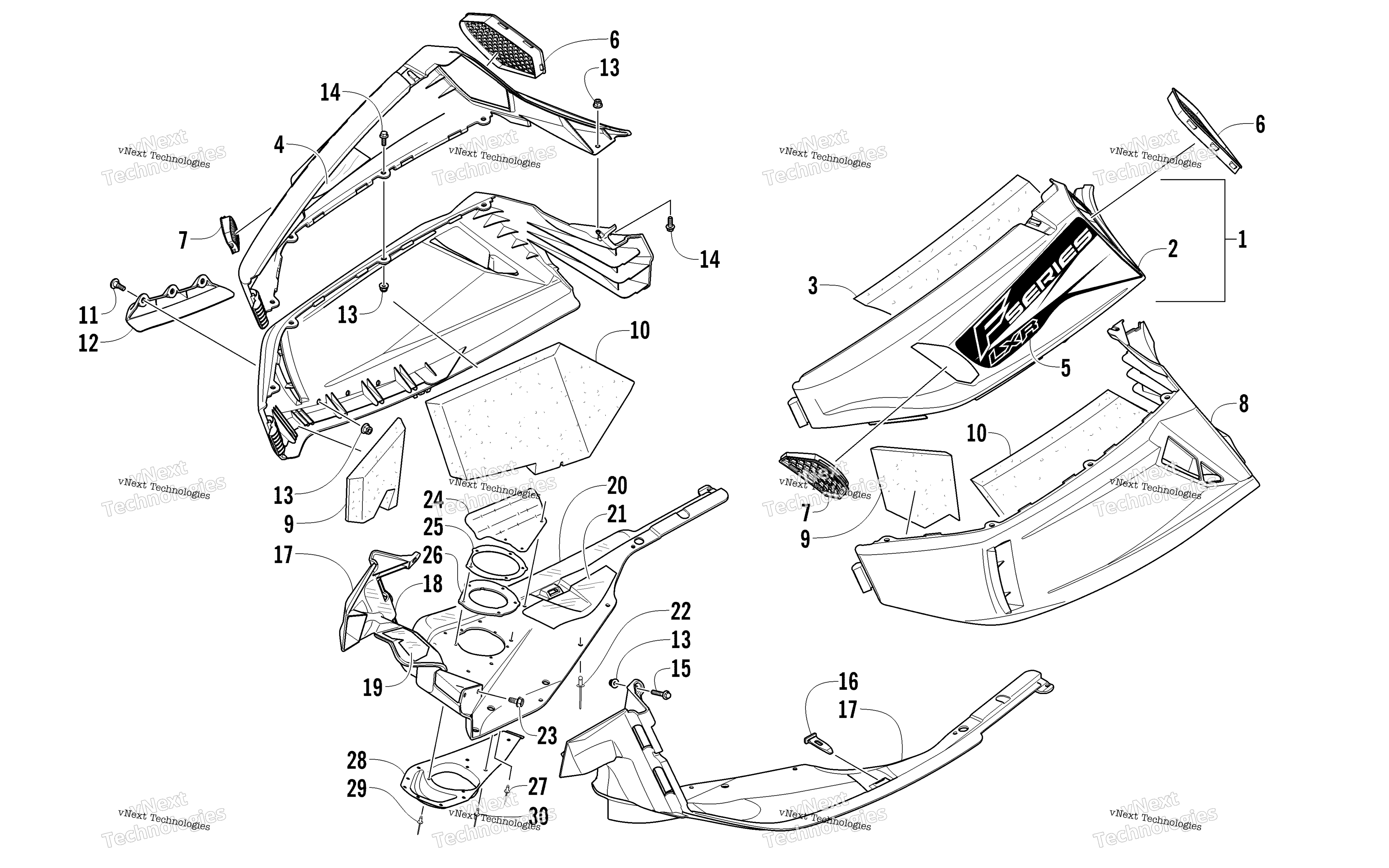

Схема Skid Plate и Side панель узла для F8 LXR ORANGE (S2011F8HLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Upper - Left - w/Decals - Black (inc. 2-3 and 5) art. 2718-957
По запросу
1
Panel, Side - Upper - Right - w/Decals - Black (inc. 2-5) art. 2718-956
По запросу
2
Панель боковая верхняя левая , черная Arctic Cat art. 2718-791
По запросу
2
Panel, Side - Upper - Right - w/o Decals - Black (inc. 3-4) art. 2718-790
По запросу
3
Foam, Upper Side Panel - Right art. 0617-562
По запросу
3
Наполнитель крыла Arctic Cat art. 0617-563
от 2 590 ₽
4
Термозащита Arctic Cat art. 0637-318
от 390 ₽
5
Decal, Upper Side Panel - Center - Left art. 9611-163
По запросу
5
Decal, Upper Side Panel - Center - Right art. 9611-162
По запросу
6
Решетка воздухозаборника левая Arctic Cat art. 4606-651
от 2 762 ₽
6
Решетка воздухозаборника правая Arctic Cat art. 4606-650
от 2 762 ₽
7
Вентиляционная решетка капота левая Arctic Cat art. 4606-663
По запросу
7
Vent, Upper Side Panel - Right - Black art. 4606-662
По запросу
8
Panel, Side - Lower - Left - Black (inc. 9-10) art. 2718-349
По запросу
8
Panel, Side - Lower - Right - Black (inc. 9-10) art. 2718-798
По запросу
9
Подкладка боковой панели Arctic Cat art. 0617-566
от 1 544 ₽
9
Foam, Lower Side Panel - Front Right art. 0617-564
По запросу
10
Наполнитель крыла Arctic Cat art. 0617-567
от 1 990 ₽
10
Foam, Lower Side Panel - Rear Right art. 0617-568
По запросу
11
Болт Arctic Cat art. 0423-355
По запросу
12
Deflector, Exhaust art. 5606-404
По запросу
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
14
Болт Arctic Cat art. 8408-620
от 190 ₽
15
Болт Arctic Cat art. 8408-635
от 110 ₽
16
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
17
Plate, Skid - Right art. 3706-706
По запросу
17
Plate, Skid - Left art. 4706-073
По запросу
18
Термозащитная наклейка Arctic Cat art. 4606-982
от 1 190 ₽
19
Термозащитная наклейка Arctic Cat art. 4606-796
от 269 ₽
20
Термозащитная наклейка Arctic Cat art. 4606-798
от 310 ₽
21
Термозащитная наклейка Arctic Cat art. 4606-797
от 290 ₽
22
Заклепка Arctic Cat art. 8061-708
от 168 ₽
23
Болт Arctic Cat art. 0623-966
от 168 ₽
24
Shield, Heat art. 2612-268
По запросу
25
Plate, Exhaust - Outlet art. 1712-348
По запросу
26
Seal, Exhaust - Outlet art. 2612-480
По запросу
27
Клепка art. 8061-508
По запросу
28
Shield, Heat - Exhaust Outlet - Painted art. 1712-501
По запросу
29
Rivet art. 8060-510
По запросу
30
Rivet art. 0623-778
По запросу
