модель 2011 года
- Модель F-8
- Код модели F8 LXR ORANGE (S2011F8HLXUSO)

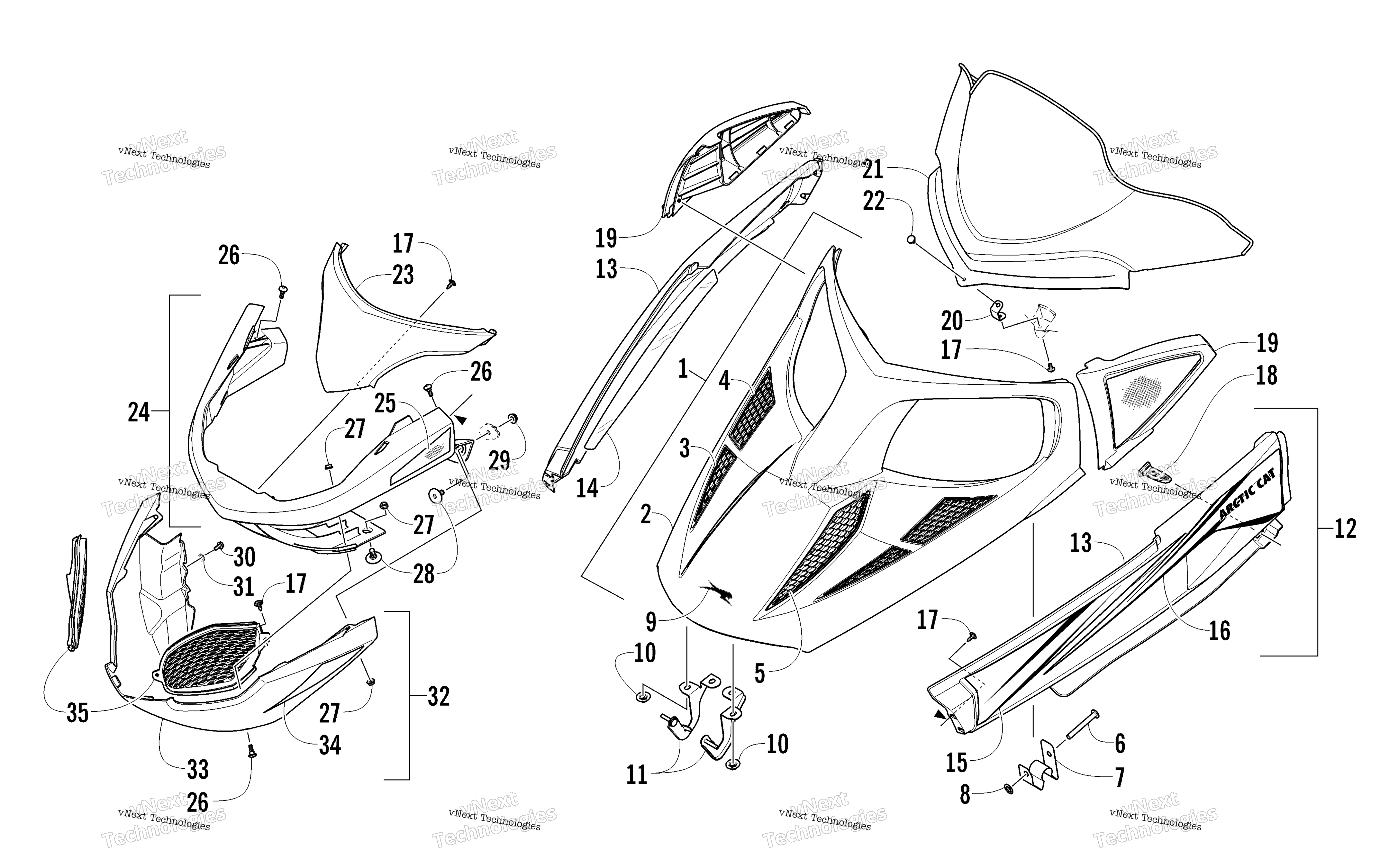

Схема Hood, Windshield, и передний Bumper узла для F8 LXR ORANGE (S2011F8HLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-9) art. 2718-879
По запросу
2
Hood w/o Decals - Black (inc. 3-8) art. 7800-954
По запросу
3
Vent, Hood - Outer Front - Right - Black art. 4606-624
По запросу
3
Решетка воздухозаборника капота левая Arctic Cat art. 4606-625
По запросу
4
Решетка воздуховода капота правая Arctic Cat art. 4606-640
от 2 762 ₽
4
Решетка воздухозаборника капота левая Arctic Cat art. 4606-641
от 2 615 ₽
5
Решетка воздуховода art. 4606-614
По запросу
5
Решетка капота левая Arctic Cat art. 4606-615
от 3 161 ₽
6
Палец Arctic Cat art. 1623-610
По запросу
7
Скоба крепежная Arctic Cat art. 5706-084
По запросу
7
Cкоба крепежная Arctic Cat art. 5706-085
По запросу
8
Гайка Arctic Cat art. 1623-409
от 168 ₽
9
Decal, AirCat - Chrome art. 8611-267
По запросу
10
Гайка Arctic Cat art. 1623-469
По запросу
11
Bracket, Hinge - Left art. 3706-347
По запросу
11
Bracket, Hinge - Right art. 3706-348
По запросу
12
Spar, Front - w/Decals - Left - Black (inc. 13 and 15-16) art. 2718-949
По запросу
12
Spar, Front - w/Decals - Right - Black (inc. 13-16) art. 2718-948
По запросу
13
Spar, Front - w/o Decals - Left - Black art. 4706-611
По запросу
13
Spar, Front - w/o Decals - Right - Black art. 4706-610
По запросу
14
Foil, Spar - Right art. 4606-934
По запросу
15
Decal, Front Spar - Forward Left art. 9611-165
По запросу
15
Decal, Front Spar - Forward Right art. 9611-164
По запросу
16
Decal, Front Spar - Rear - Left art. 9611-159
По запросу
16
Decal, Front Spar - Rear - Right art. 9611-158
По запросу
17
Винт-саморез Arctic Cat art. 1623-129
По запросу
18
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
19
Bezel, Intake - Right Black art. 4706-626
По запросу
19
Сетка воздушного фильтра левая Arctic Cat art. 4706-627
По запросу
20
Bracket, Windshield - Hold-Down art. 4606-961
По запросу
21
Windshield, Mid art. 5606-961
По запросу
22
Пистон 6 мм Arctic Cat art. 1623-677
от 263 ₽
23
Fascia, Bumper - Upper Black art. 4706-642
По запросу
24
Bumper, Front Orange (inc. 25) art. 2718-969
По запросу
25
Decal, Reflector - Left - Amber art. 9611-385
По запросу
25
Decal, Reflector - Right - Amber art. 9611-384
По запросу
26
Болт Arctic Cat art. 0423-355
По запросу
27
Гайка Arctic Cat art. 8427-602
от 116 ₽
28
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
29
Гайка Arctic Cat art. 8424-602
от 110 ₽
30
Болт Arctic Cat art. 0623-966
от 168 ₽
31
Шайба Arctic Cat art. 8053-242
По запросу
32
Fascia, Bumper - w/Decals - Lower - Orange (inc. 33-34) art. 2718-944
По запросу
33
Нижний пластик переднего бампера , оранжевый Arctic Cat art. 5606-465
от 12 900 ₽
34
Decal, Bumper - Right art. 9611-160
По запросу
34
Decal, Bumper - Left art. 9611-161
По запросу
35
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
35
Vent, Bumper - Right - Black art. 4606-604
По запросу
