модель 2011 года
- Модель F-8
- Код модели F8 LXR ORANGE (S2011F8HLXUSO)

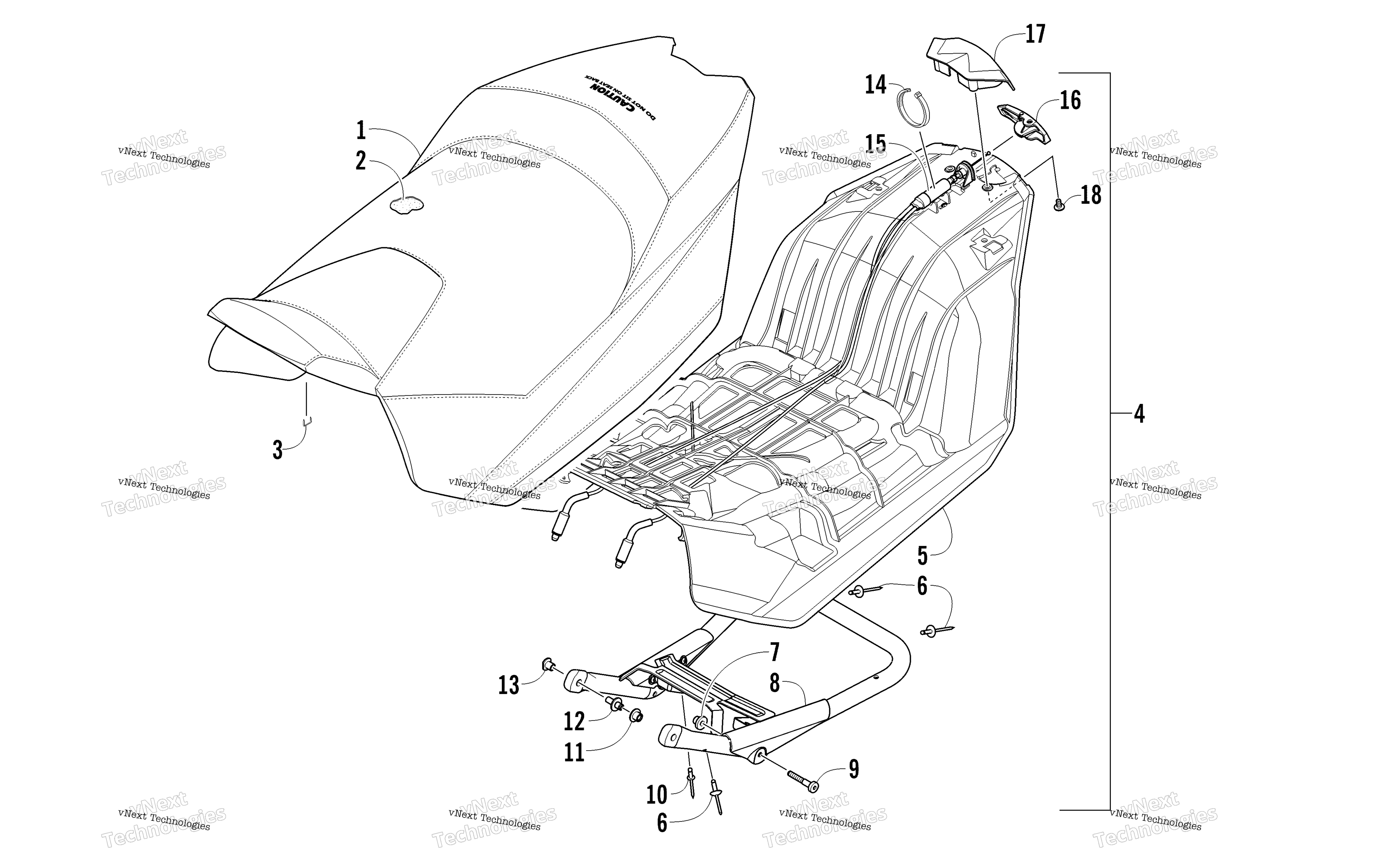

Схема сиденья Assembly для F8 LXR ORANGE (S2011F8HLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Seat Assembly art. 4706-953
По запросу
0
Kit, Tool Not Illustrated art. 4706-886
По запросу
1
Cover, Seat art. 4706-954
По запросу
2
Foam, Seat art. 0617-570
По запросу
3
Staple art. 0624-528
По запросу
4
Seat-Base - Assembly (inc. 5-16) art. 5706-010
По запросу
5
Seat-Base art. 5606-591
По запросу
6
Rivet art. 8061-688
По запросу
7
Втулка сиденья Arctic Cat art. 1623-524
от 473 ₽
8
Frame, Seat art. 3706-886
По запросу
9
Pin, Slide - Bottom art. 4606-338
По запросу
10
Rivet art. 1623-130
По запросу
11
Втулка Arctic Cat art. 1623-525
от 420 ₽
12
Pin, Slide - Top art. 4606-339
По запросу
13
Nut, Slide Pin art. 1623-542
По запросу
14
Зажим Arctic Cat art. 0123-788
По запросу
15
Cable, Seat Adjuster art. 5606-592
По запросу
16
Lever, Seat Adjuster Cable art. 4606-380
По запросу
17
Housing, Cable - Seat Adjuster art. 4606-345
По запросу
18
Screw, Self-Tapping art. 1623-609
По запросу
