модель 2011 года
- Модель F-8
- Код модели F8 LXR ORANGE (S2011F8HLXUSO)

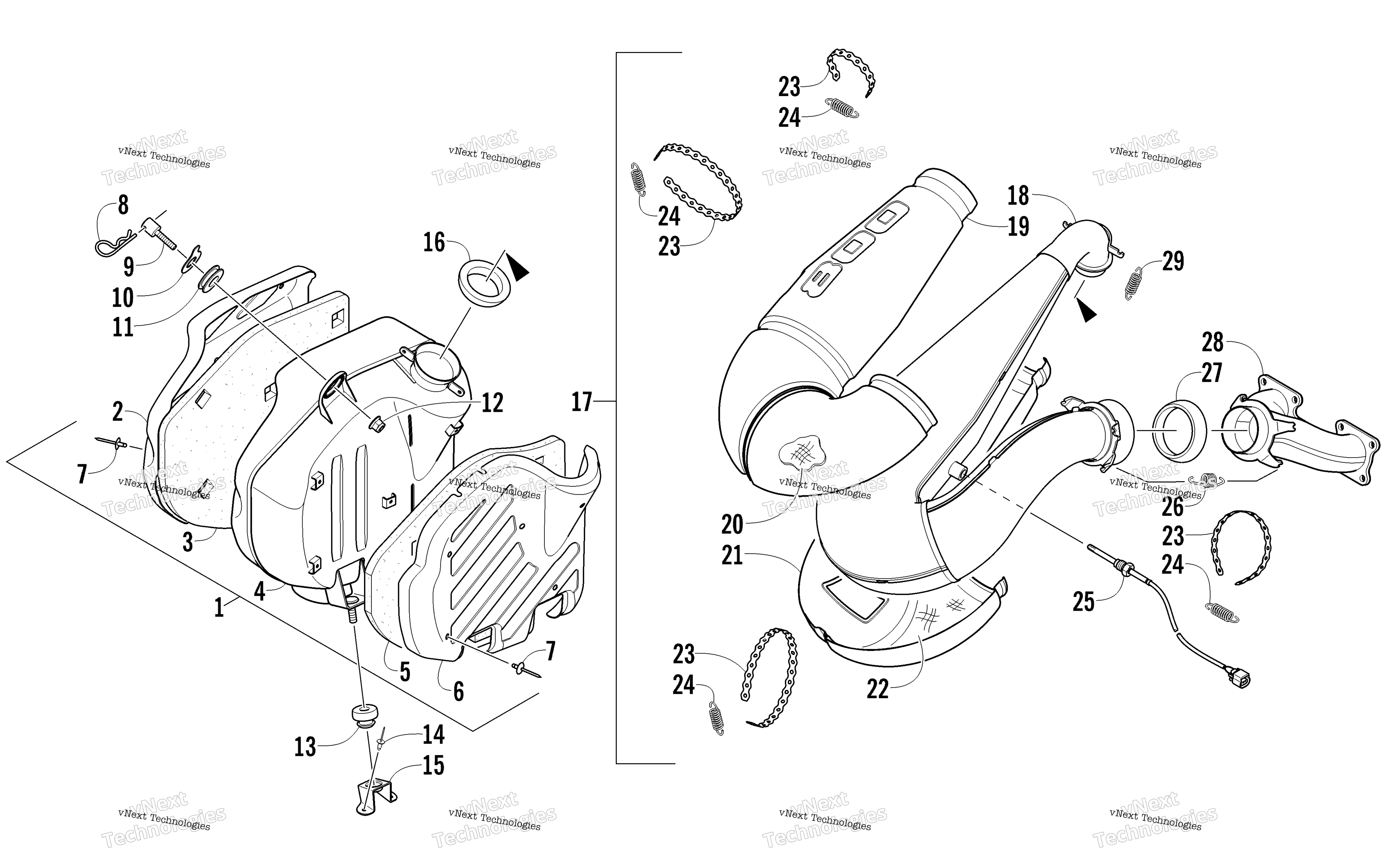

Схема выхлопной системы Assembly для F8 LXR ORANGE (S2011F8HLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Resonator Assembly (inc. 2-7) art. 1712-588
По запросу
2
Cover, Resonator - Right art. 2612-478
По запросу
3
Packing, Resonator - Right art. 2612-482
По запросу
4
Resonator art. 1712-589
По запросу
5
Packing, Resonator - Left art. 2612-315
По запросу
6
Cover, Resonator - Left art. 2612-531
По запросу
7
Заклепка Arctic Cat art. 1623-799
от 221 ₽
8
Clip, Hairpin art. 1623-379
По запросу
9
Pin, Mounting - Resonator art. 2612-247
По запросу
10
Washer, Tab art. 2612-210
По запросу
11
Grommet, Rubber art. 1623-375
По запросу
12
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
13
Grommet art. 1612-873
По запросу
14
Заклепка Arctic Cat art. 8060-686
от 116 ₽
15
Bracket, Mounting - Resonator art. 2612-024
По запросу
16
Прокладка глушителя Arctic Cat art. 1612-323
от 1 199 ₽
Аналог
Уплотнительное кольцо глушителя Arctic Cat ( 1612-323 )
art. SM-02016
1 199 ₽
Требуется 1 шт.
17
Chamber, Expansion - Assembly (inc. 18-24) art. 1712-568
По запросу
18
Chamber, Expansion art. 1712-569
По запросу
19
COVER,EXP CHAMBER-UPR SPR ASSY art. 1712-659
По запросу
20
Packing, Expansion Chamber - Rear - Upper art. 2612-432
По запросу
21
COVER,EXP CHAMBER-LWR SPR ASSY art. 1712-660
По запросу
22
Packing, Expansion Chamber - Rear - Lower art. 2612-433
По запросу
23
Band, Tie - 25 ft art. 0624-541
По запросу
23
Band, Tie - 5 ft art. 0624-552
По запросу
24
Пружина глушителя Arctic Cat art. 1612-178
от 578 ₽
Аналог
Пружина выхлопной системы Arctic Cat (10 шт) ( 1612-178 )
art. 02-105-02
1 571 ₽
Требуется 4 шт.
25
Датчик температуры выхлопных газов art. 0630-330
от 6 257 ₽
26
Spring, Extension art. 2612-399
от 2 457 ₽
Аналог
2 457 ₽
Требуется 4 шт.
27
Прокладка глушителя Arctic Cat art. 2612-059
от 2 005 ₽
Аналог
2 005 ₽
Требуется 1 шт.
28
Manifold, Exhaust art. 1712-559
По запросу
29
Пружина глушителя Arctic Cat art. 0612-471
от 918 ₽
