модель 2011 года
- Модель F-8
- Код модели F8 LXR ORANGE (S2011F8HLXUSO)

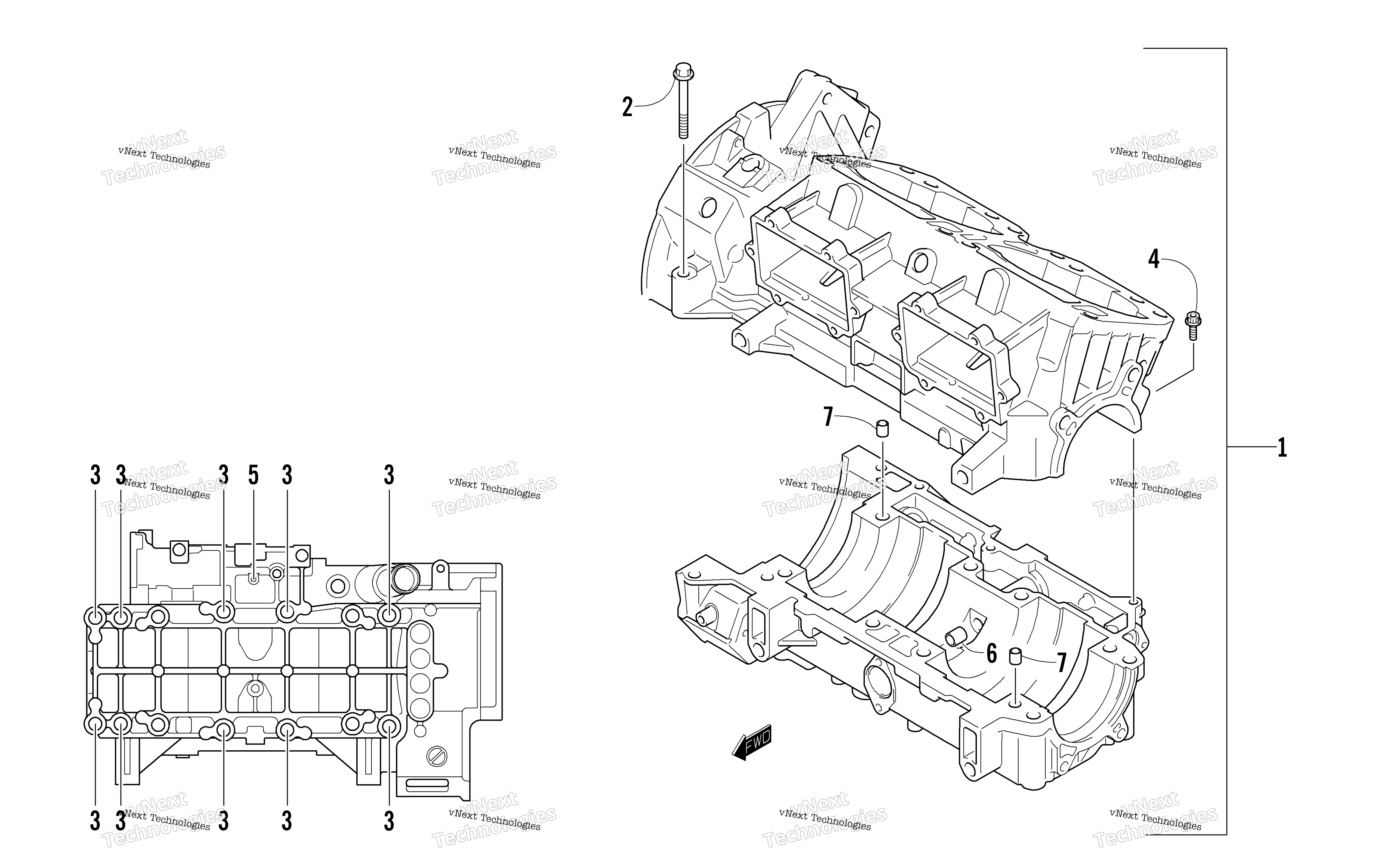

Схема картера Assembly для F8 LXR ORANGE (S2011F8HLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
0
Gasket Set art. 5639-520
По запросу
1
Crankcase (inc. 2-7) art. 3007-876
По запросу
2
Screw, Cap art. 3006-538
По запросу
3
Screw, Cap art. 3006-488
По запросу
4
Screw, Cap art. 3007-445
По запросу
5
Screw, Cap art. 3007-527
По запросу
6
Втулка вала масляного насоса Arctic Cat art. 3003-647
По запросу
7
Pin art. 3005-206
По запросу
Другие схемы модели
Картер Assembly
