модель 2012 года
- Модель F570
- Код модели F570 ORANGE (S2012F5DFCUSO)

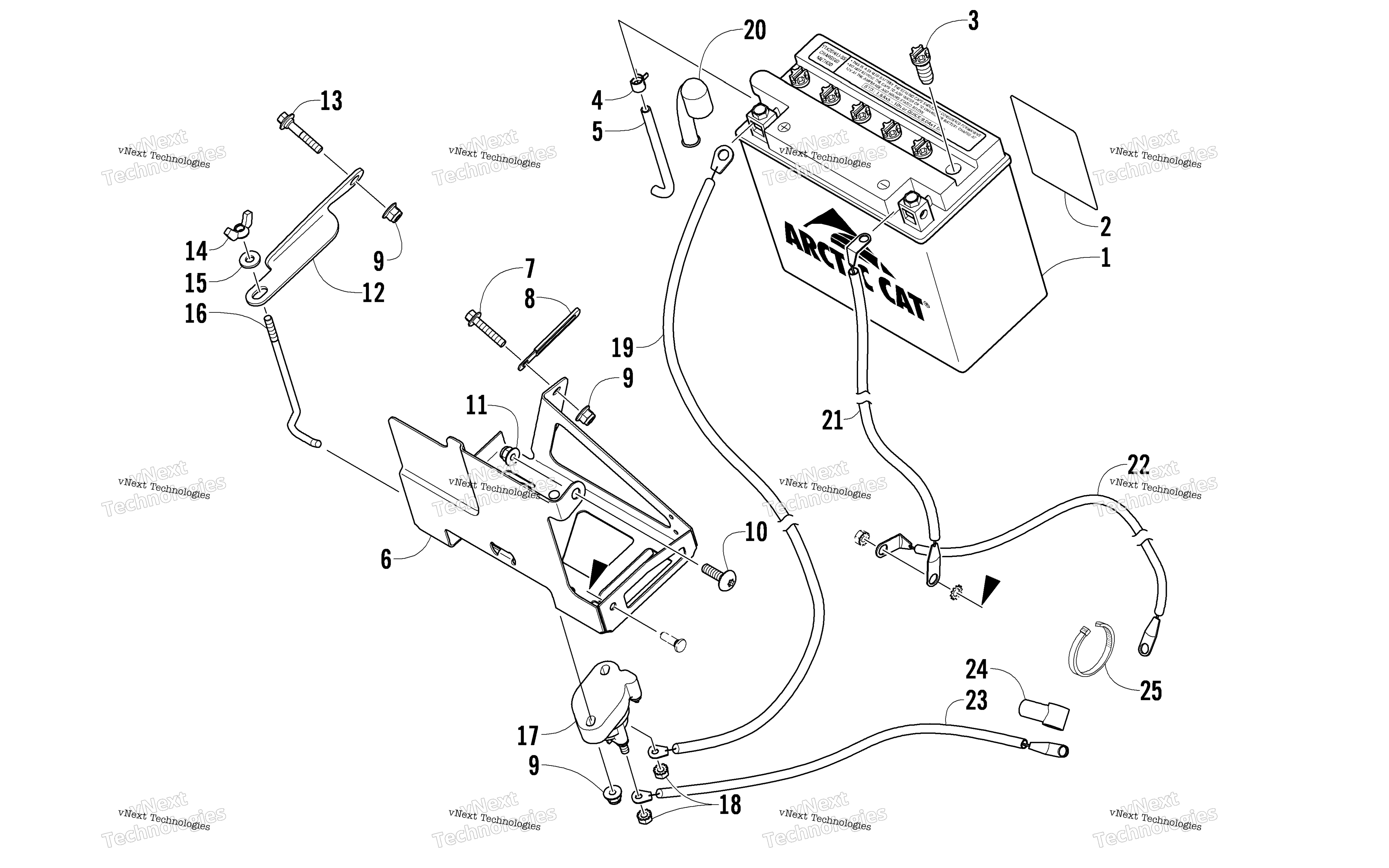

Схема аккумулятора And Tray Assembly для F570 ORANGE (S2012F5DFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Package (0645-170) (inc. 2-5) art. 0745-423
По запросу
2
Decal, Warning art. 0645-151
По запросу
3
Cap, Battery art. 0645-045
По запросу
4
Clamp, Hose art. 0645-152
По запросу
5
Hose, Battery art. 0645-263
По запросу
6
Tray, Battery - Painted Black art. 0745-315
По запросу
7
Screw, Cap art. 8408-630
По запросу
8
Зажим Arctic Cat art. 1623-984
По запросу
9
Гайка Arctic Cat art. 8427-602
от 116 ₽
10
Screw, Machine art. 8476-816
По запросу
11
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
12
Bracket, Hold-Down - Battery art. 0745-318
По запросу
13
Screw, Shoulder art. 1623-725
По запросу
14
WINGNUT,NYLOC-M6X1.0 art. 0423-716
По запросу
15
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
16
Rod, Hold-Down - Battery art. 0745-329
По запросу
17
SOLENOID,STARTER RELAY- FLAT BASE art. 0445-123
от 1 658 ₽
18
Nut art. 0623-038
от 110 ₽
19
Cable, Battery/Solenoid (inc. 20) art. 0645-587
По запросу
20
Boot, Terminal - Battery art. 0645-521
По запросу
21
Cable, Battery/Ground art. 0645-586
По запросу
22
Cable, Starter-to-Ground art. 0645-593
По запросу
23
Cable, Solenoid/Starter (inc. 24) art. 0645-592
По запросу
24
Boot, Terminal art. 0645-327
от 210 ₽
25
Зажим Arctic Cat art. 0123-788
По запросу
