модель 2012 года
- Модель F570
- Код модели F570 ORANGE (S2012F5DFCUSO)

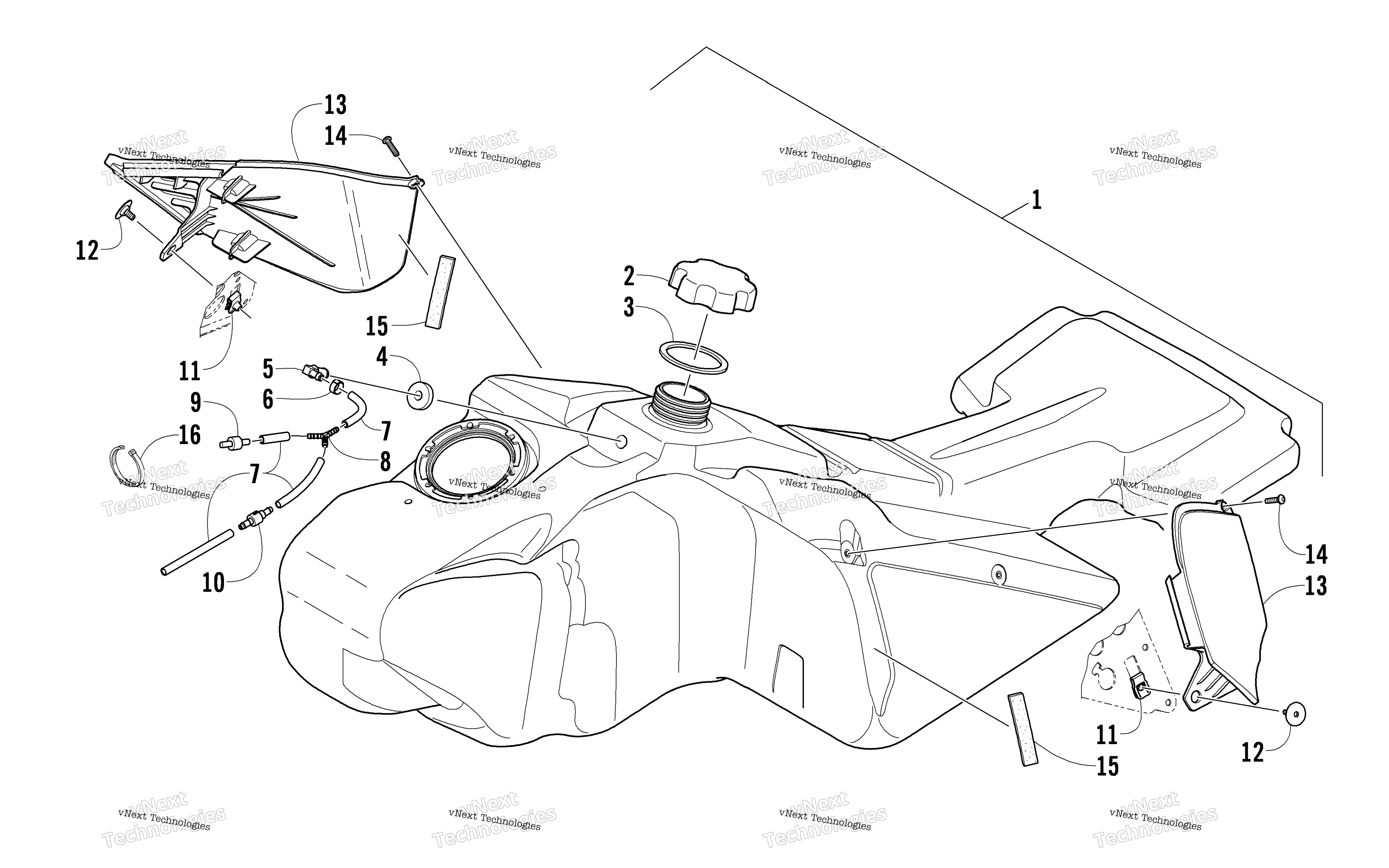

Схема узла топливного бака для F570 ORANGE (S2012F5DFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-5) art. 2670-056
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Grommet art. 1670-325
По запросу
5
Fitting, Oil Tank art. 1670-494
По запросу
6
Clamp, Hose art. 1623-233
По запросу
7
Hose - 50 ft art. 6101-009
По запросу
8
Тройник топливный Arctic Cat art. 2670-105
от 2 310 ₽
9
Обратный клапан Arctic Cat art. 0610-059
от 2 100 ₽
10
Клапан бензобака Arctic Cat art. 1670-913
от 3 675 ₽
11
Клипса Arctic Cat art. 0423-577
от 168 ₽
12
Винт Arctic Cat art. 0423-101
от 263 ₽
13
Knee Pad, Left art. 5606-145
По запросу
13
Knee Pad, Right art. 5606-144
По запросу
14
Screw, Machine art. 8470-510
от 110 ₽
15
Tape, Double-Coated - Acrylic Foam art. 0619-946
По запросу
16
Зажим Arctic Cat art. 0123-788
По запросу
