модель 2012 года
- Модель F570
- Код модели F570 ORANGE (S2012F5DFCUSO)

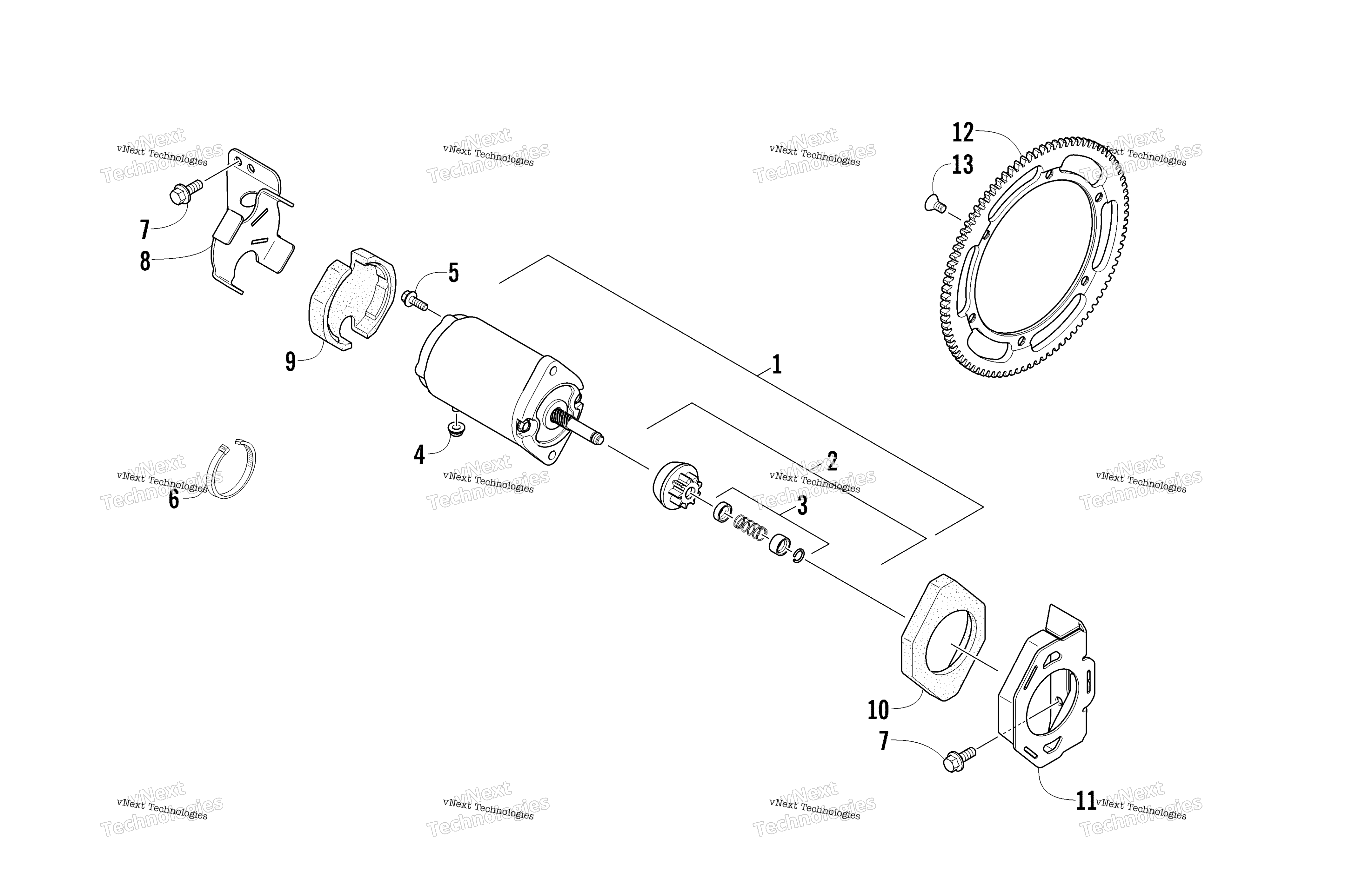

Схема электрооборудования Start - Starter Motor Assembly для F570 ORANGE (S2012F5DFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Кит стартера + маховик + кронштейны + реле Arctic Cat art. 0745-434
от 1 162 ₽
2
Pinion Drive Assembly (inc. 3) art. 0745-381
от 2 610 ₽
3
Kit, Pinion Stopper art. 0745-380
По запросу
4
Гайка Arctic Cat art. 8427-602
от 116 ₽
5
Screw, Self-Tapping art. 0623-892
По запросу
6
Tie, Cable art. 0623-144
По запросу
7
Screw, Cap - HFH 5/16-18 x .750 w/2353 art. 1623-553
По запросу
8
Bracket, Mounting - Right art. 0745-334
По запросу
9
Isolator, Starter Mounting - Right art. 0645-568
По запросу
10
Isolator, Starter Mounting - Left art. 0645-569
По запросу
11
Bracket, Mounting - Left art. 0745-335
По запросу
12
Венец стартера Arctic Cat art. 0745-402
от 33 254 ₽
13
Винт Arctic Cat art. 1623-821
от 987 ₽
