модель 2012 года
- Модель F570
- Код модели F570 ORANGE (S2012F5DFCUSO)

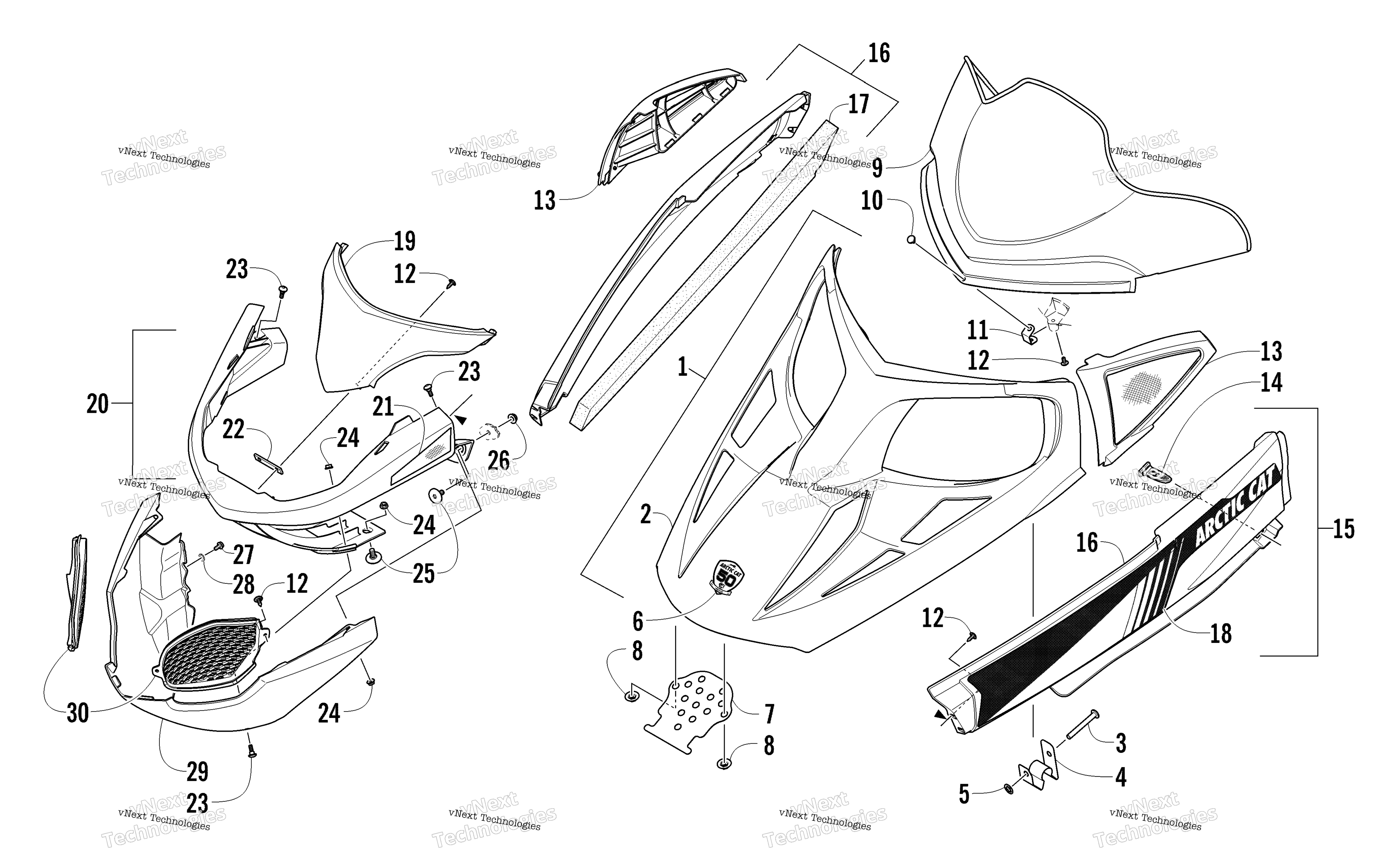

Схема Hood, Windshield, и передний Bumper узла для F570 ORANGE (S2012F5DFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-6) art. 3718-139
По запросу
2
Hood - Black (inc. 3-5) art. 7800-953
По запросу
3
Палец Arctic Cat art. 1623-610
По запросу
4
Скоба крепежная Arctic Cat art. 5706-084
По запросу
4
Cкоба крепежная Arctic Cat art. 5706-085
По запросу
5
Гайка Arctic Cat art. 1623-409
от 168 ₽
6
Эмблема "Arctic Cat 50th Anniversary" черная art. 9611-399
от 3 675 ₽
7
Bracket, Hinge art. 5606-042
По запросу
8
Гайка Arctic Cat art. 1623-469
По запросу
9
Windshield, Mid art. 5606-961
По запросу
10
Пистон 6 мм Arctic Cat art. 1623-677
от 263 ₽
11
Bracket, Windshield - Hold-Down art. 4606-961
По запросу
12
Винт-саморез Arctic Cat art. 1623-129
По запросу
13
Bezel, Intake - Assembly - Left - Black art. 5606-925
По запросу
13
Bezel, Intake - Assembly - Right - Black art. 5606-924
По запросу
14
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
15
Spar, Front - w/Decals - Right - Black (inc. 16-18) art. 3718-144
По запросу
15
Spar, Front - w/Decals - Left - Black (inc. 16-18) art. 3718-145
По запросу
16
Spar, Front - Right - Black (inc. 17) art. 3718-316
По запросу
16
Spar, Front - Left - Black (inc. 17) art. 3718-317
По запросу
17
Foam, Front Spar - Right art. 0617-656
По запросу
17
Foam, Front Spar - Left art. 0617-657
По запросу
18
Decal, Front Spar - Right art. 9611-476
По запросу
18
Decal, Front Spar - Left art. 9611-477
По запросу
19
Fascia, Bumper - Upper - Black art. 4606-518
По запросу
20
Bumper, Front - Orange (inc. 21) art. 2718-969
По запросу
21
Decal, Reflector - Right - Amber art. 9611-384
По запросу
21
Decal, Reflector - Left - Amber art. 9611-385
По запросу
22
Spacer art. 5606-953
По запросу
23
Болт Arctic Cat art. 0423-355
По запросу
24
Гайка Arctic Cat art. 8427-602
от 116 ₽
25
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
26
Гайка Arctic Cat art. 8424-602
от 110 ₽
27
Болт Arctic Cat art. 0623-966
от 168 ₽
28
Шайба Arctic Cat art. 8053-242
По запросу
29
Нижний пластик переднего бампера , оранжевый Arctic Cat art. 5606-465
от 12 900 ₽
30
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
30
Vent, Bumper - Right - Black art. 4606-604
По запросу
