модель 2012 года
- Модель F570
- Код модели F570 ORANGE (S2012F5DFCUSO)

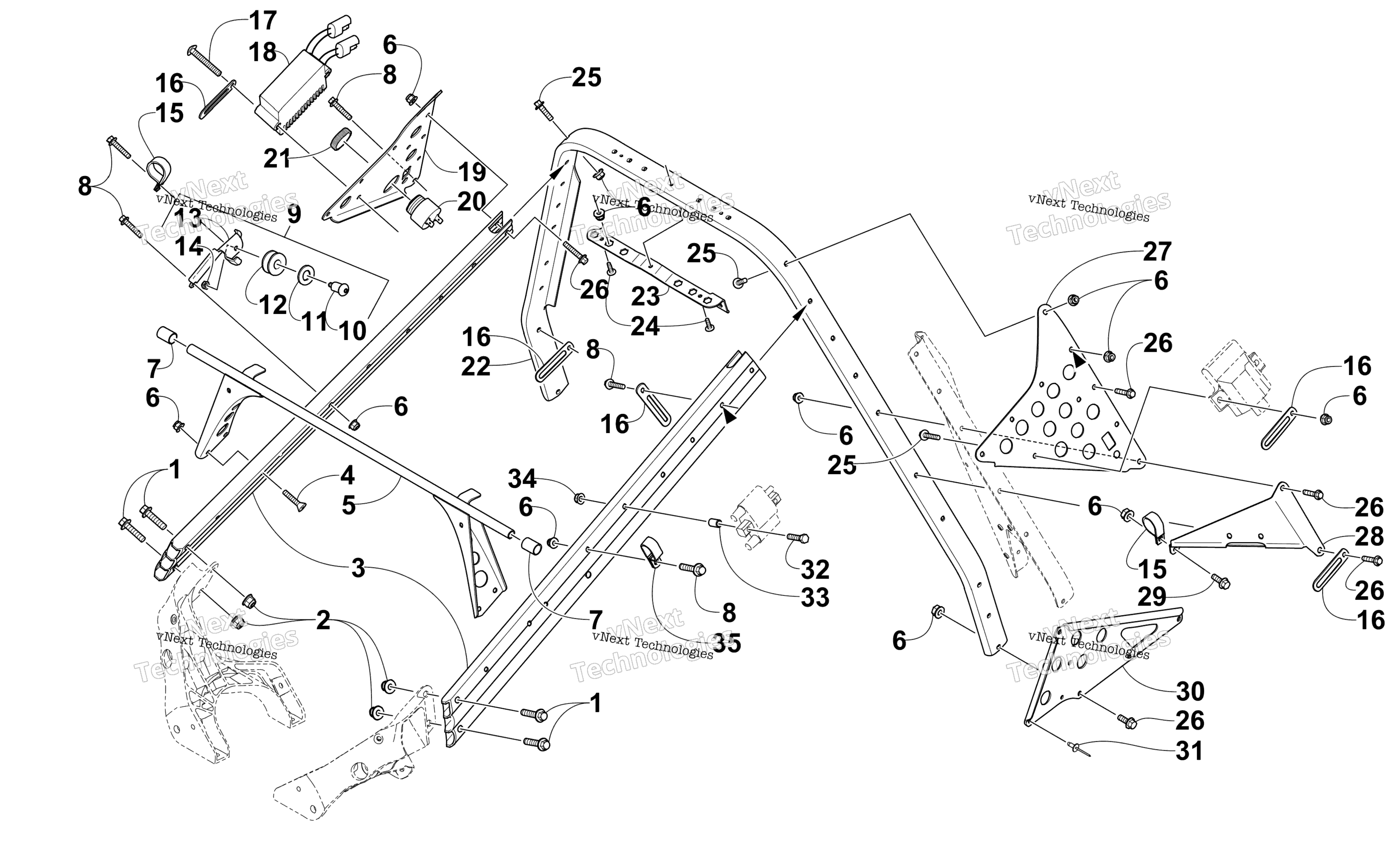

Схема рулевого управления Support Assembly для F570 ORANGE (S2012F5DFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
2
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
3
Frame, Upper - Front art. 0607-919
По запросу
4
Screw, Machine art. 1623-776
По запросу
5
Bracket, Support - Headlight art. 4706-356
По запросу
6
Гайка Arctic Cat art. 8427-602
от 116 ₽
7
Spacer art. 1623-900
По запросу
8
Болт Arctic Cat art. 8408-635
от 110 ₽
9
Bracket, Recoil - Assembly (inc. 10-14) art. 3706-955
По запросу
10
SCREW,SHLDR-TSH-T30X M6(12.7DX 19.0) art. 0423-329
По запросу
11
Washer art. 8050-337
По запросу
12
Pulley, Recoil art. 5606-160
По запросу
13
Bracket, Recoil art. 5606-157
По запросу
14
NUT,LOCK-NSL M6-1.0 SS art. 0624-250
По запросу
15
Clamp art. 1623-722
По запросу
16
Зажим Arctic Cat art. 1623-984
По запросу
17
Screw, Machine art. 8476-650
По запросу
18
Regulator/Rectifier art. 0630-321
от 8 916 ₽
19
Gusset, Steering Support - Right art. 0607-922
По запросу
20
Alarm, Reverse (inc. 21) art. 0630-243
По запросу
21
Ring, Retaining art. 0630-017
По запросу
22
Support, Steering art. 0605-949
По запросу
23
Plate, Nut art. 5606-132
По запросу
24
Screw, Self-Tapping art. 0623-574
По запросу
25
Болт Arctic Cat art. 8408-625
от 116 ₽
26
Screw, Cap art. 8408-630
По запросу
27
Gusset, Steering Support - Left art. 0607-903
По запросу
28
Bracket, Support - Belt Guard art. 4606-908
По запросу
29
Болт Arctic Cat art. 8408-620
от 190 ₽
30
Bracket, Footrest - Right art. 3606-744
По запросу
30
Bracket, Footrest - Left art. 3606-745
По запросу
31
Заклепка Arctic Cat art. 8060-686
от 116 ₽
32
SCREW, CAP-HH-M5X.8X60 art. 8402-560
По запросу
33
Spacer art. 1623-612
По запросу
34
Nut, Lock art. 8427-502
По запросу
35
Clamp, Routing art. 1623-762
По запросу
