модель 2012 года
- Модель F570
- Код модели F570 ORANGE (S2012F5DFCUSO)

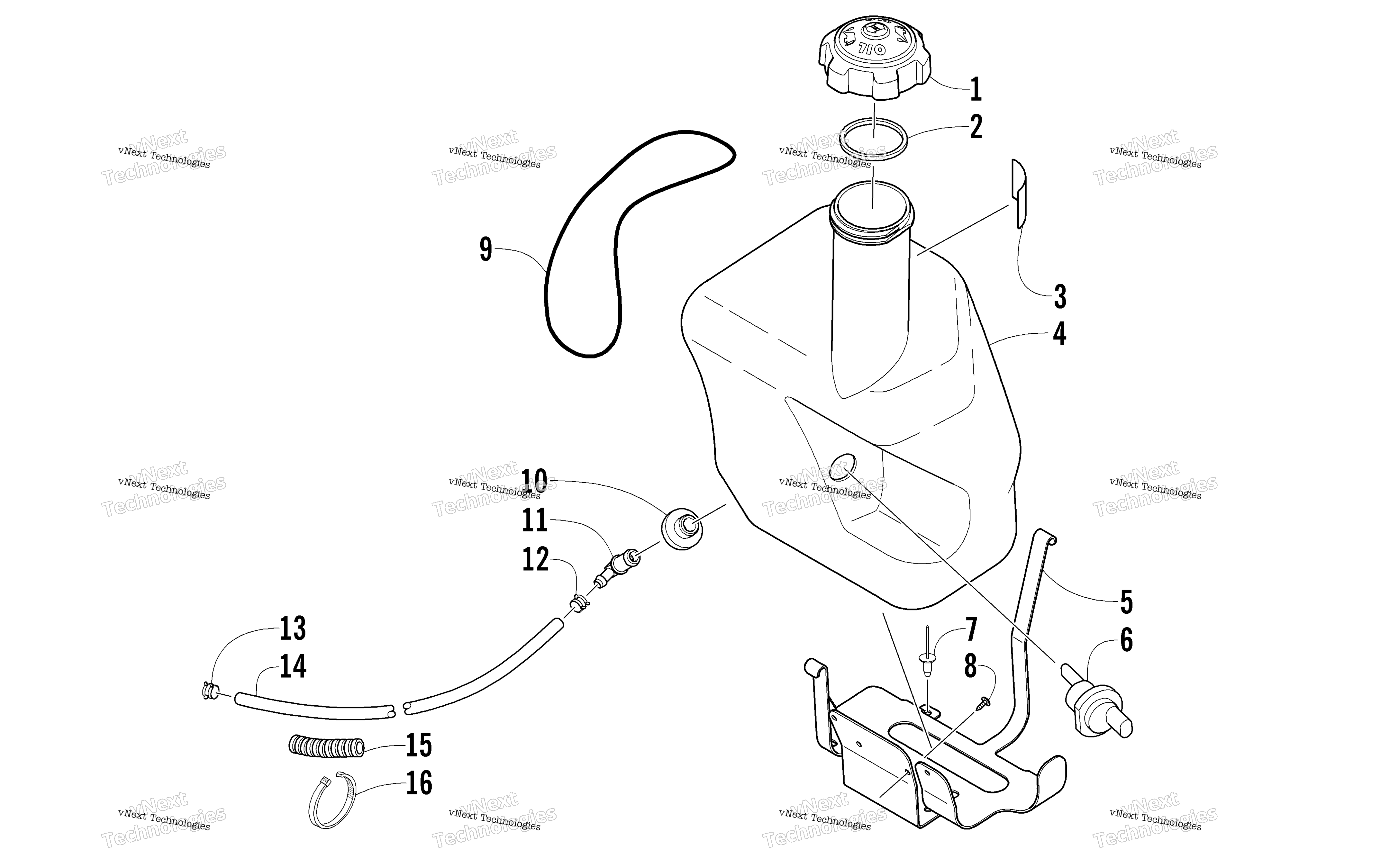

Схема масляный Tank Assembly для F570 ORANGE (S2012F5DFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка масляного бачка Polaris art. 2670-643
По запросу
2
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
3
Decal, Oil Tank art. 1611-564
По запросу
4
Tank, Oil (inc. 1-2, 6, and 10-11) art. 0770-978
По запросу
5
Bracket, Mounting - Oil Tank art. 3706-798
По запросу
6
Датчик уровня масла Arctic Cat art. 0609-915
от 6 794 ₽
7
Заклепка Arctic Cat art. 8060-686
от 116 ₽
8
Винт-саморез Arctic Cat art. 1623-129
По запросу
9
O-Ring art. 1623-693
По запросу
10
Grommet art. 1670-325
По запросу
11
Fitting, Oil Tank art. 1670-494
По запросу
12
Clamp, 10mm art. 1623-042
По запросу
13
Clamp, Hose art. 1623-351
По запросу
14
Hose - 100 ft art. 6101-001
По запросу
14
Hose - 50 ft art. 6101-009
По запросу
15
Loom, Protective - 10 ft art. 0716-558
По запросу
16
Tie, Cable - 4 in. art. 0123-811
По запросу
