модель 2012 года
- Модель F570
- Код модели F570 ORANGE (S2012F5DFCUSO)

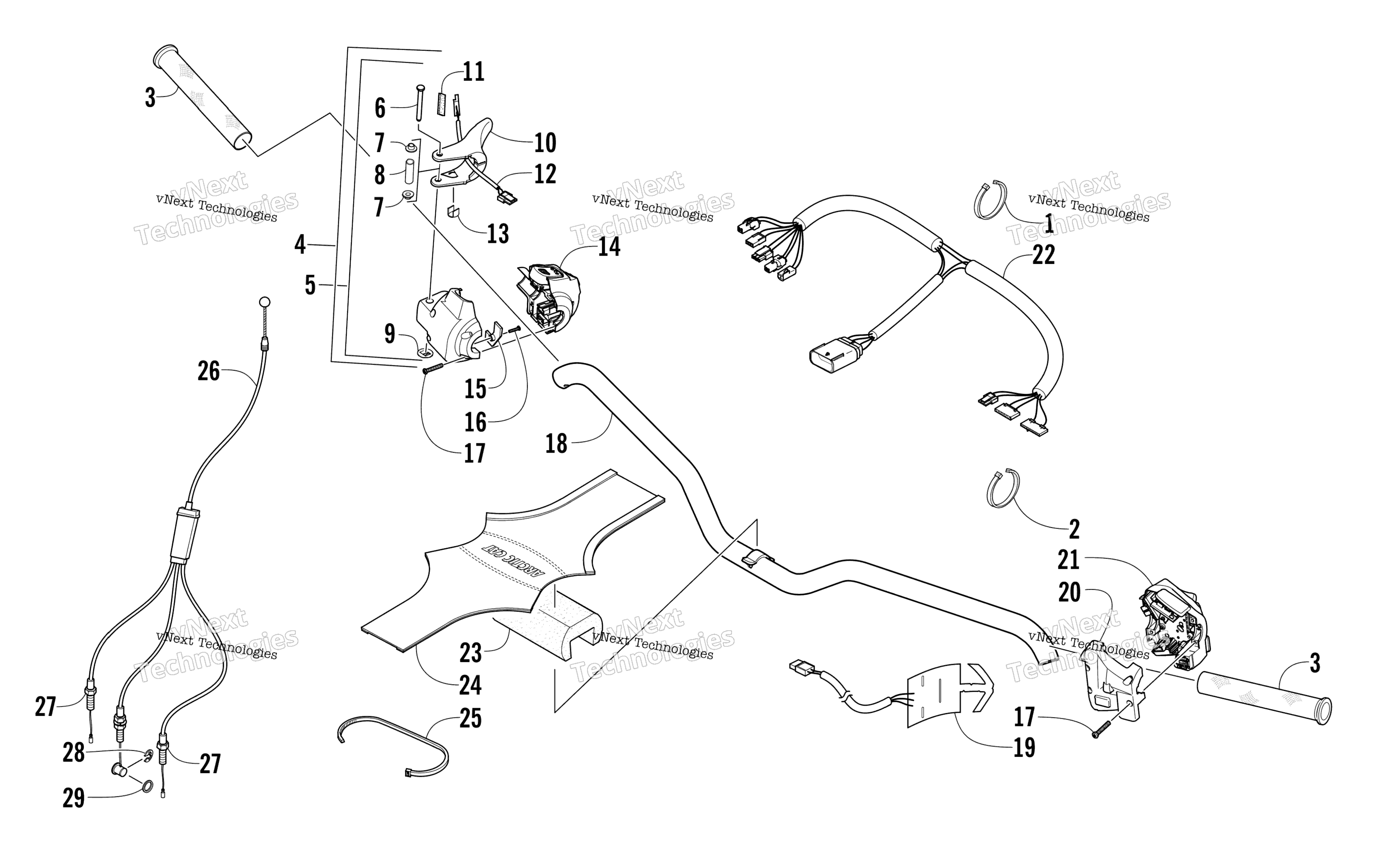

Схема руля And Controls для F570 ORANGE (S2012F5DFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Tie, Cable - 4 in. art. 0123-811
По запросу
2
Зажим Arctic Cat art. 0123-788
По запросу
3
Рукоятка art. 4606-945
По запросу
4
курок газа в сборе art. 0609-882
По запросу
5
Крепеж ручки газа Arctic Cat art. 0609-859
от 3 675 ₽
9
Nut, Push Included in Kit art. 0123-766
По запросу
10
Курок газа Arctic Cat art. 0609-795
от 6 279 ₽
11
Подушка подогрева курка газа Arctic Cat art. 0617-248
По запросу
12
Element, Thumbwarmer art. 0609-827
от 2 229 ₽
13
Clip, Retaining art. 0609-595
По запросу
14
Блок управления правый Arctic Cat art. 0609-880
По запросу
15
Cover, Connector art. 0609-792
По запросу
16
Screw, Machine art. 0609-793
По запросу
17
Screw, Self-Tapping art. 0609-791
По запросу
18
Handlebar art. 1705-297
По запросу
19
Element, Handwarmer - Left art. 0609-839
По запросу
19
Element, Handwarmer - Right art. 0609-838
По запросу
20
Задняя крышка блока подогрева ручек руля Arctic Cat art. 0609-883
По запросу
21
Пульт левый Arctic Cat art. 0609-929
от 10 406 ₽
22
Harness, Handlebar art. 1686-537
По запросу
23
Foam, Handlebar Pad art. 1619-310
По запросу
24
Wrap, Handlebar art. 1705-304
По запросу
25
Tie, Cable art. 0623-144
По запросу
26
Cable, Throttle (inc. 27) art. 0687-216
По запросу
27
Nut, Jam art. 0623-464
По запросу
28
Стопор Arctic Cat art. 0124-057
от 160 ₽
29
Washer art. 0124-056
По запросу
Другие схемы модели
Руль And Controls
