модель 2012 года
- Модель F570
- Код модели F570 ORANGE (S2012F5DFCUSO)

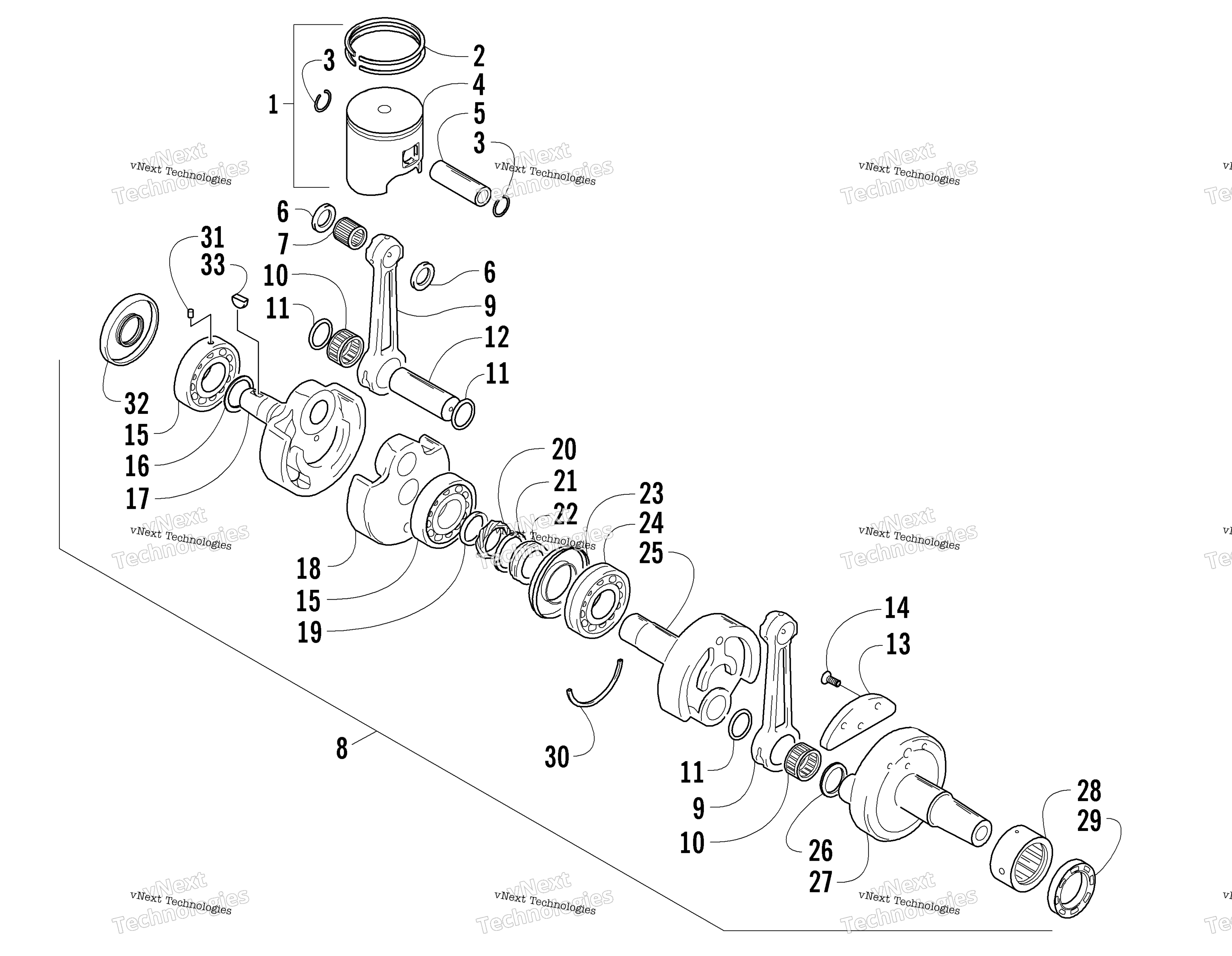

Схема поршень и коленвал для F570 ORANGE (S2012F5DFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Piston Assembly (inc. 2-4) art. 3007-863
от 6 982 ₽
Аналог
6 982 ₽
Требуется 2 шт.
2
Кольца поршневый Arctic Cat 570 art. 3006-004
от 1 157 ₽
3
Кольцо стопорное поршневого пальца Arctic Cat art. 3003-537
от 368 ₽
5
Pin, Piston art. 3004-830
По запросу
6
Шайба 18 мм Arctic Cat art. 3004-780
от 1 596 ₽
7
Bearing art. 3005-993
от 570 ₽
8
Коленвал Arctic Cat art. 3007-864
По запросу
9
Rod, Connecting art. 3007-482
от 9 120 ₽
10
Bearing, Lower Rod art. 3004-514
По запросу
11
Shim art. 3005-989
По запросу
12
Pin, Crank art. 3006-006
По запросу
13
Balancer art. 3006-011
По запросу
14
Screw art. 3007-440
По запросу
15
Подшипник коленвала Arctic Cat art. 3006-464
По запросу
16
Washer art. 3008-501
По запросу
17
Crankshaft - Right art. 3006-007
По запросу
18
Wheel, Crankshaft art. 3006-008
По запросу
19
Spacer art. 3002-827
По запросу
20
Gear, Oil Pump Drive art. 3005-373
По запросу
21
Ring, Center art. 3003-112
По запросу
22
Race, Crankshaft Seal art. 3003-171
По запросу
23
Retainer, Seal art. 3003-306
По запросу
24
Подшипник коленвала центральный Arctic Cat art. 3005-992
По запросу
25
Crankshaft - Center art. 3006-009
По запросу
26
Washer art. 3003-800
По запросу
27
Коленвал правый Arctic Cat art. 3007-865
По запросу
28
Подшипник коленвала левый Arctic Cat art. 3005-994
По запросу
29
Seal, Oil art. 3004-089
от 1 020 ₽
Аналог
3 010 ₽
Требуется 1 шт.
30
Полукольцо коленвала Arctic Cat art. 3003-216
По запросу
31
Pin, Alignment art. 3003-658
По запросу
32
Сальник Arctic Cat art. 3005-995
от 1 020 ₽
Аналог
3 010 ₽
Требуется 1 шт.
33
Key art. 3010-070
По запросу
