модель 2017 года
- Модель Pantera 3000
- Код модели PANTERA 3000 BLACK (S2017PTTTOUSB)

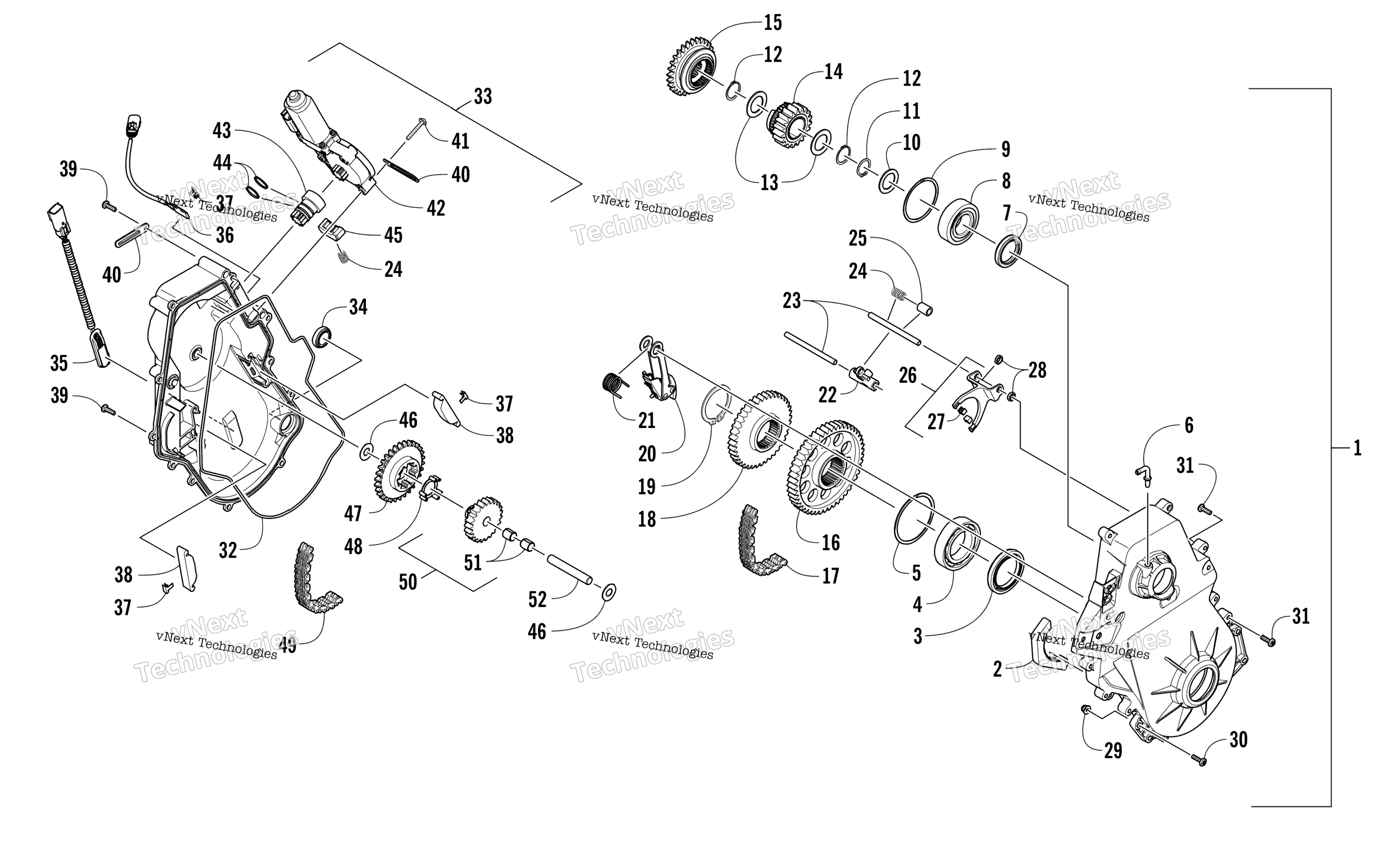

Схема цепь картер узла для PANTERA 3000 BLACK (S2017PTTTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chain Case Assembly (inc. 2-13) art. 1702-451
По запросу
2
Пластина натяжителя цепи КПП Arctic Cat art. 2602-230
По запросу
3
Сальник Arctic Cat art. 2602-172
По запросу
4
Подшипник КПП Yamaha art. 2602-281
от 1 316 ₽
5
Ring, Retaining art. 2602-280
По запросу
6
Fitting, Elbow art. 2602-641
По запросу
7
Сальник КПП Arctic Cat art. 2602-204
от 2 402 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
8
Подшипник КПП Yamaha art. 2602-734
от 1 612 ₽
Аналог
2 930 ₽
Требуется 1 шт.
9
Ring, Retaining art. 2602-236
По запросу
10
Washer, Shim (.060 in.) art. 0648-443
По запросу
11
Ring, Retaining art. 1423-175
По запросу
12
Ring, Retaining art. 1623-690
По запросу
13
Washer, Thrust art. 2602-922
По запросу
14
Sprocket - 19T (13 Wide) art. 1702-416
По запросу
15
Шестерня КПП Arctic Cat art. 2602-270
По запросу
16
Sprocket - 50T (13 Wide) art. 2602-746
По запросу
17
Цепь КПП 90х13 Arctic Cat art. 2602-760
По запросу
18
Шестерня 40 зубьев Arctic Cat art. 2602-276
от 6 490 ₽
19
Ring, Retaining art. 2602-629
По запросу
20
Натяжитель цепи art. 1702-398
от 3 824 ₽
Аналог
3 824 ₽
Требуется 1 шт.
21
Пружина натяжителя цепи Arctic Cat art. 2602-336
По запросу
22
Arm, Shift Fork art. 1702-265
По запросу
23
Shaft, Reverse art. 2602-418
По запросу
24
Spring art. 2602-417
По запросу
25
Bushing art. 2602-996
По запросу
26
Вилка КПП Arctic Cat art. 1702-299
По запросу
27
Подушка вилки КПП Arctic Cat art. 2602-341
По запросу
28
Bushing art. 2602-997
По запросу
29
Гайка Arctic Cat art. 8427-602
от 116 ₽
30
Screw, Machine art. 8476-630
По запросу
31
Screw, Machine art. 1623-814
По запросу
32
Прокладка КПП Arctic Cat art. 3602-079
По запросу
33
Cover, Chain Case (inc. 34-38) art. 1702-446
По запросу
34
Glass, Sight art. 2602-232
По запросу
35
Kit, Speedometer Sensor art. 0730-172
от 5 078 ₽
36
Kit, Gear Position Sensor art. 0730-197
По запросу
37
Clip art. 1623-703
По запросу
38
Snubber, Chain art. 2602-387
По запросу
39
Screw, Machine art. 8468-626
По запросу
40
Зажим Arctic Cat art. 1623-984
По запросу
41
Screw, Machine art. 2623-157
По запросу
42
Актуатор 0630-289 art. 0630-406
По запросу
43
Extension, Actuator art. 0630-331
По запросу
44
O-Ring art. 0830-185
По запросу
45
Block, Detent art. 0630-332
По запросу
46
Washer, Thrust art. 2602-338
По запросу
47
Gear, Reverse Idler - 30T (11 Wide) art. 2602-920
По запросу
48
Демпфер резиновый Arctic Cat art. 2602-415
По запросу
49
Цепь КПП 68х11 Arctic Cat art. 2602-342
По запросу
50
Шестерня КПП Arctic Cat art. 1702-173
По запросу
51
Втулка шестерни КПП Arctic Cat art. 2602-337
По запросу
52
Вал задней передачи Arctic Cat art. 2602-277
По запросу
