модель 2017 года
- Модель Pantera 3000
- Код модели PANTERA 3000 BLACK (S2017PTTTOUSB)

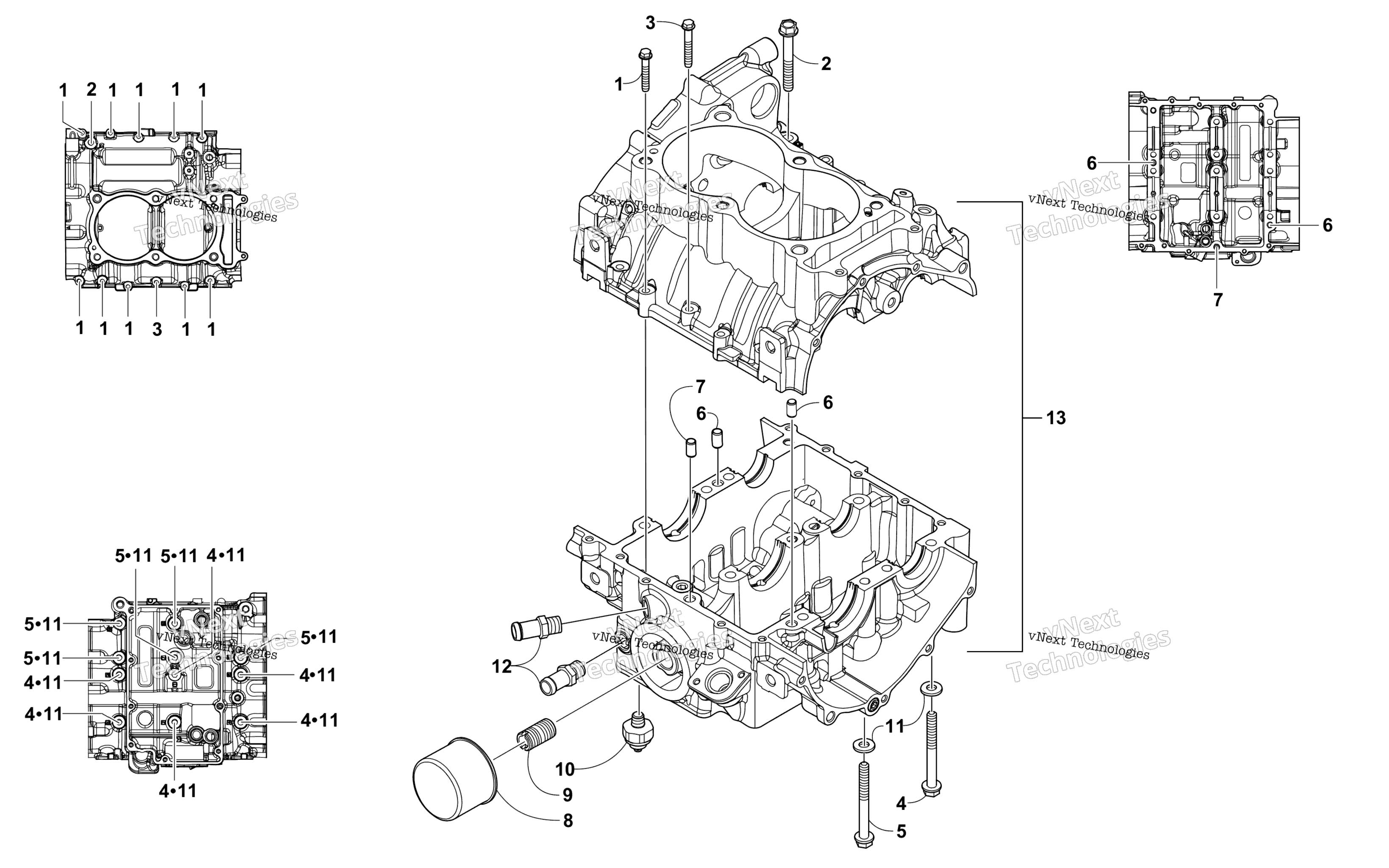

Схема картера Assembly для PANTERA 3000 BLACK (S2017PTTTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT FLANGE SH 6*35 art. 3303-386
По запросу
2
BOLT FLANGE 8*60 art. 3304-649
По запросу
3
BOLT FLANGE SH 6*40 art. 3307-053
По запросу
4
BOLT FLANGE 8*90 art. 3306-927
По запросу
5
BOLT FLANGE 8*75 art. 3306-926
По запросу
6
LOCK PIN OIL 8*16 art. 3306-924
По запросу
7
DOWEL PIN art. 3301-716
По запросу
8
Фильтр масляный Arctic Cat art. 0812-135
от 990 ₽
9
UNION,OIL FILTER (KY) art. 0812-066
По запросу
10
Switch, Oil Pressure art. 3306-920
По запросу
11
WASHER SEALING 8M/M art. 3306-923
По запросу
12
FITTING,1/2" HOSE-3 BARB-M14X1.25 art. 0413-359
По запросу
13
CRANKCASE ASSEMBLY art. 3306-969
По запросу
