модель 2017 года
- Модель Pantera 3000
- Код модели PANTERA 3000 BLACK (S2017PTTTOUSB)

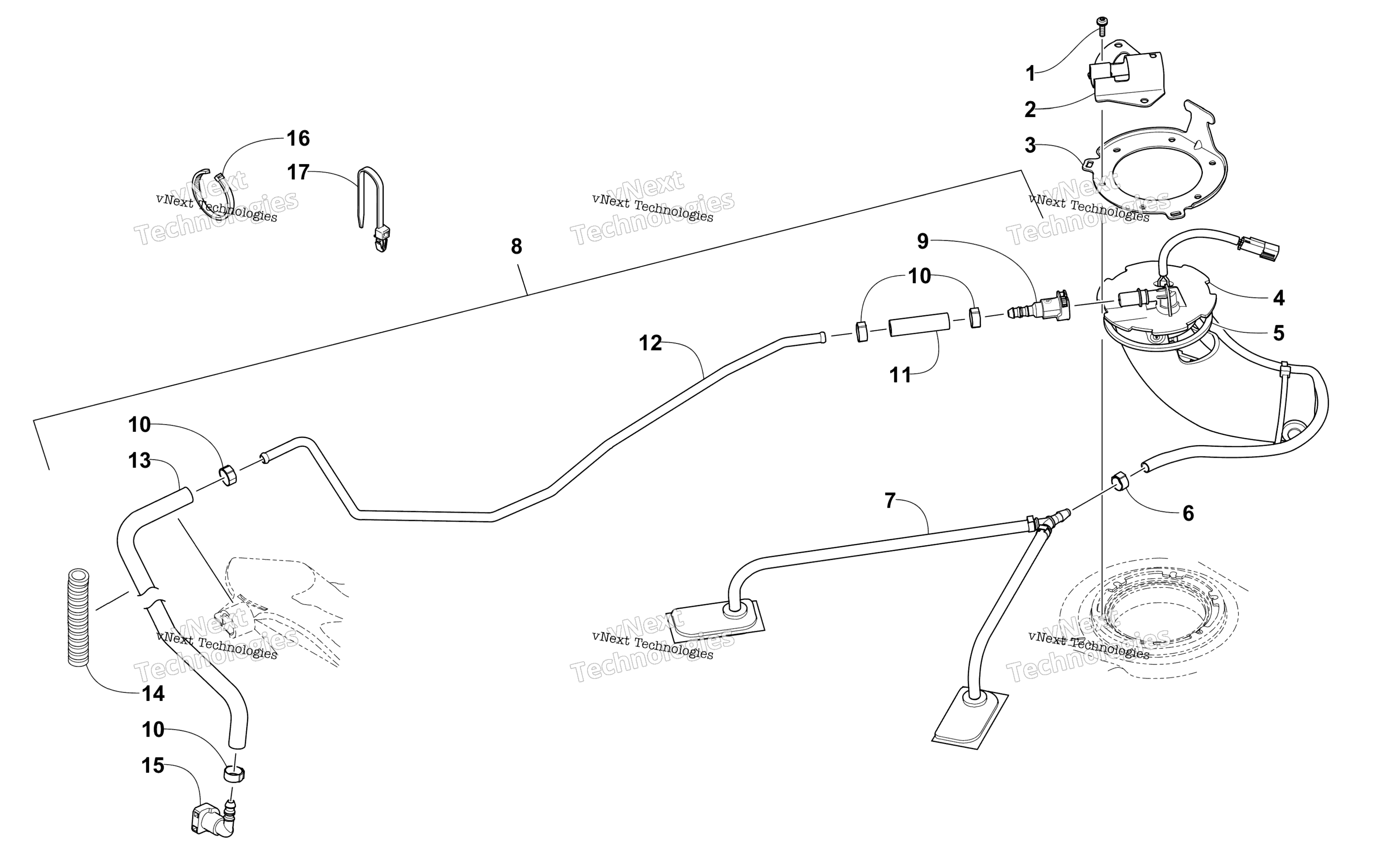

Схема топливной системы Pump Assembly для PANTERA 3000 BLACK (S2017PTTTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Self-Tapping art. 0423-898
По запросу
2
Protector, Fuel Pump art. 2670-467
По запросу
3
Plate, Retaining - Fuel Pump art. 2670-395
По запросу
4
Pump, Fuel - Assembly art. 2670-361
По запросу
5
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
6
Clamp, Hose art. 1623-655
По запросу
7
Pickup, Fuel - Assembly art. 2670-278
от 8 225 ₽
8
Line, Fuel - Tank - Assembly art. 1770-153
По запросу
9
Fitting, Quick-Connect art. 2670-141
По запросу
10
Clamp, Hose art. 0610-563
По запросу
11
Hose, Fuel - 10 ft art. 0610-971
По запросу
12
Line, Fuel art. 2670-544
По запросу
13
Hose, Fuel - Line art. 0610-997
По запросу
14
Loom, 5/8" Non-Slit - 5 ft art. 1619-349
По запросу
15
Переходник art. 1670-878
По запросу
16
Зажим Arctic Cat art. 0123-788
По запросу
17
Tie, Cable - Push Mount art. 0623-677
По запросу
