модель 2017 года
- Модель Pantera 3000
- Код модели PANTERA 3000 BLACK (S2017PTTTOUSB)

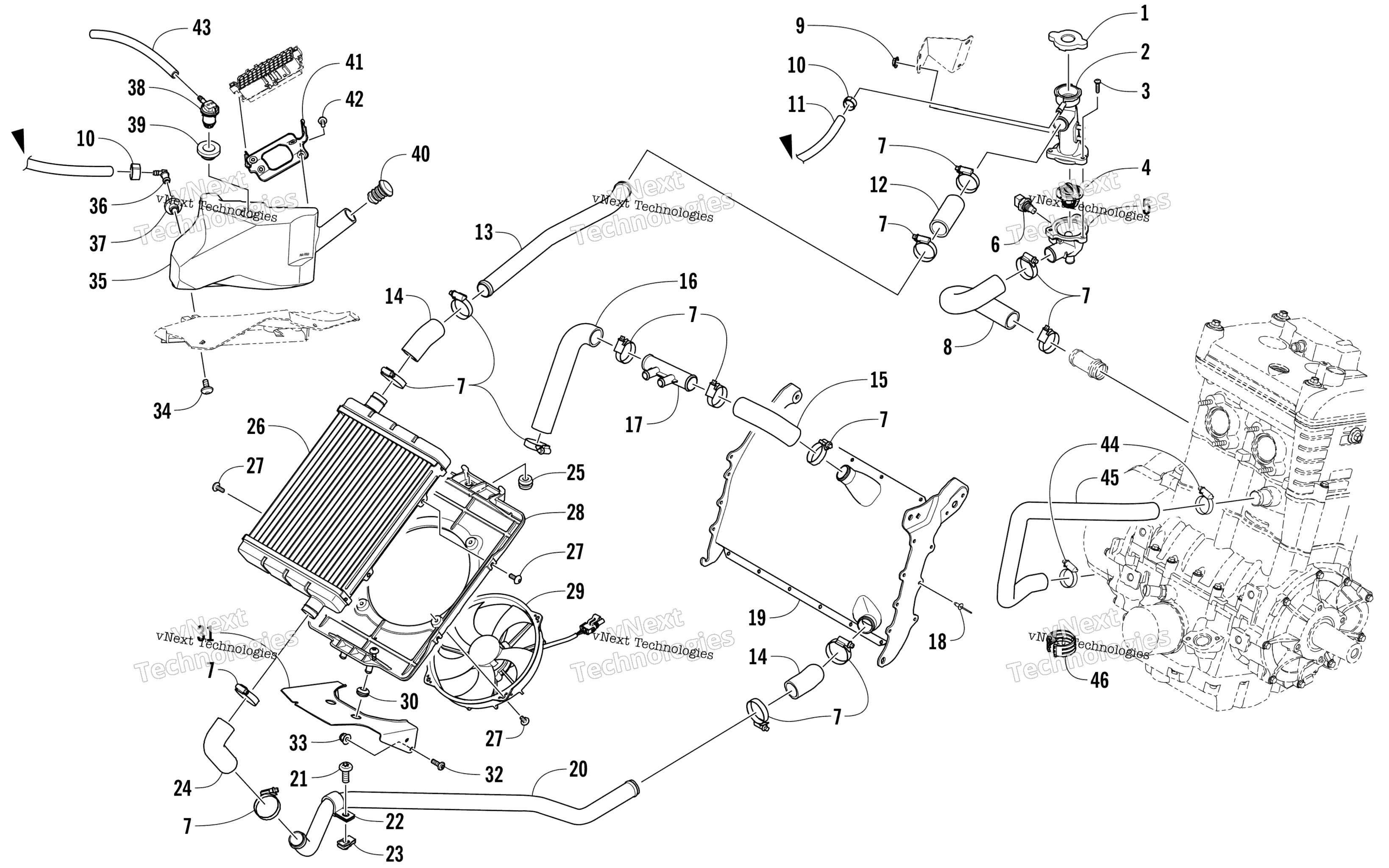

Схема системы охлаждения Assembly для PANTERA 3000 BLACK (S2017PTTTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Cap art. 2606-284
По запросу
2
Neck, Filler art. 0613-080
По запросу
3
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
4
Thermostat art. 0613-180
По запросу
5
Housing, Thermostat art. 0713-153
По запросу
6
Датчик температуры Arctic Cat art. 0824-051
от 1 198 ₽
Аналог
1 198 ₽
Требуется 1 шт.
7
Clamp, Hose art. 2623-088
По запросу
8
Hose, Coolant - Engine/Thermostat Housing art. 0610-908
По запросу
9
Гайка art. 0423-357
По запросу
10
Clamp, Hose art. 0610-563
По запросу
11
Hose - 25 ft art. 0610-970
По запросу
12
Hose art. 0610-840
По запросу
13
Tube, Coolant art. 0613-092
По запросу
14
Hose, Coolant art. 0610-909
По запросу
15
Hose, Coolant art. 1610-024
По запросу
16
Hose, Coolant art. 0610-914
По запросу
17
Fitting, Double-T art. 0613-089
По запросу
18
Заклепка Arctic Cat art. 8060-686
от 116 ₽
19
Exchanger, Heat art. 0713-150
По запросу
20
Tube, Coolant - Radiator/Heat Exchanger art. 0613-090
По запросу
21
Винт Arctic Cat art. 8476-616
По запросу
22
Clamp, Tube-1" art. 0423-044
По запросу
23
Клипса Arctic Cat art. 0423-577
от 168 ₽
24
Hose, Coolant art. 0610-906
По запросу
25
Bumper art. 2623-123
По запросу
26
Radiator art. 0613-074
По запросу
27
Винт Arctic Cat art. 8475-512
от 160 ₽
28
Shroud, Fan art. 0613-095
По запросу
29
Fan, Cooling art. 0613-075
По запросу
30
GROMMET(LV 11378) art. 0423-030
По запросу
31
Bracket, Mounting - Radiator art. 0613-094
По запросу
32
Винт Arctic Cat art. 8477-620
от 168 ₽
33
Гайка Arctic Cat art. 8427-602
от 116 ₽
34
SCREW,MACH-TSTRH M6X1.0X12 Z&BLK art. 8477-612
По запросу
35
Tank, Coolant art. 0613-155
По запросу
36
Fitting, Elbow art. 2670-430
По запросу
37
Grommet art. 1670-325
По запросу
38
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
39
Grommet art. 1670-822
По запросу
40
STOPPER,COOLANT art. 0413-087
По запросу
41
Bracket, Mounting - Fuse Block art. 0645-653
По запросу
42
SCREW,CAP-HFH M5X0.8X12 CL8.8 Z&Y art. 8408-512
По запросу
43
Hose - 50 ft art. 6101-009
По запросу
44
Clamp, Hose art. 1623-182
По запросу
45
Hose, Coolant - Pump/Cylinder art. 1610-004
По запросу
46
Tie, Cable - Triple art. 0623-540
По запросу
