модель 2017 года
- Модель Pantera 3000
- Код модели PANTERA 3000 BLACK (S2017PTTTOUSB)

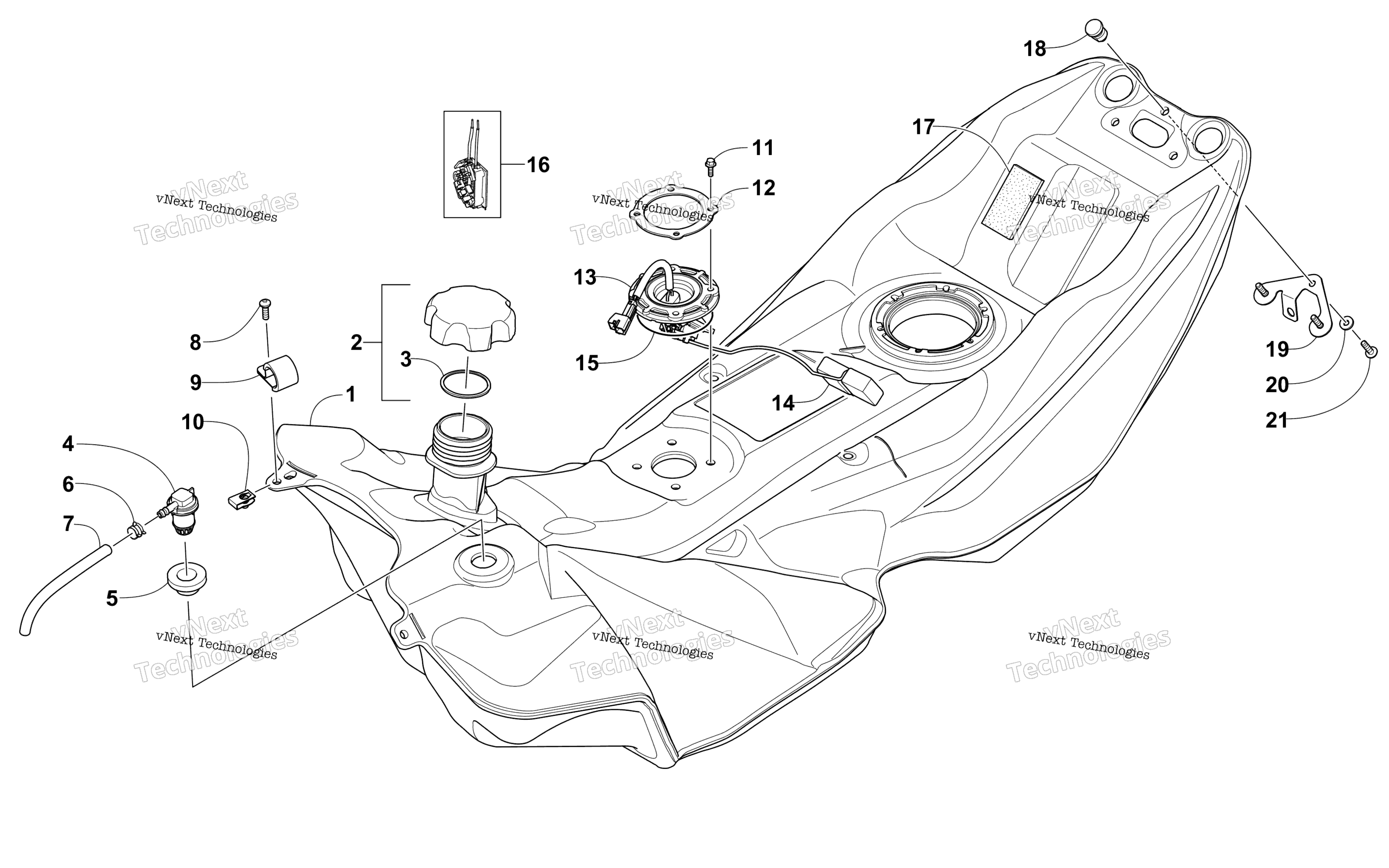

Схема узла топливного бака для PANTERA 3000 BLACK (S2017PTTTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-5) art. 1770-068
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
5
Grommet art. 1670-822
По запросу
6
Clamp, Hose art. 1623-233
По запросу
7
Hose - 100 ft art. 6101-001
По запросу
7
Hose - 50 ft art. 6101-009
По запросу
8
Screw, Machine art. 8470-516
По запросу
9
Clamp, Cable art. 2623-006
По запросу
10
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
11
Screw, Cap art. 8408-517
По запросу
12
Plate, Retaining art. 2670-431
По запросу
13
Sensor, Fuel Level (inc. 14) art. 2670-386
По запросу
14
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
15
O-Ring art. 2623-035
По запросу
16
Fuel Level Sensor Kit art. 1770-170
По запросу
17
Pad, Battery art. 0645-760
По запросу
18
Latch, Seat art. 1623-998
По запросу
19
Bracket, Hold-Down art. 5706-922
По запросу
20
Washer art. 8050-223
По запросу
21
Screw, Machine art. 8468-621
По запросу
