модель 2017 года
- Модель Pantera 3000
- Код модели PANTERA 3000 BLACK (S2017PTTTOUSB)

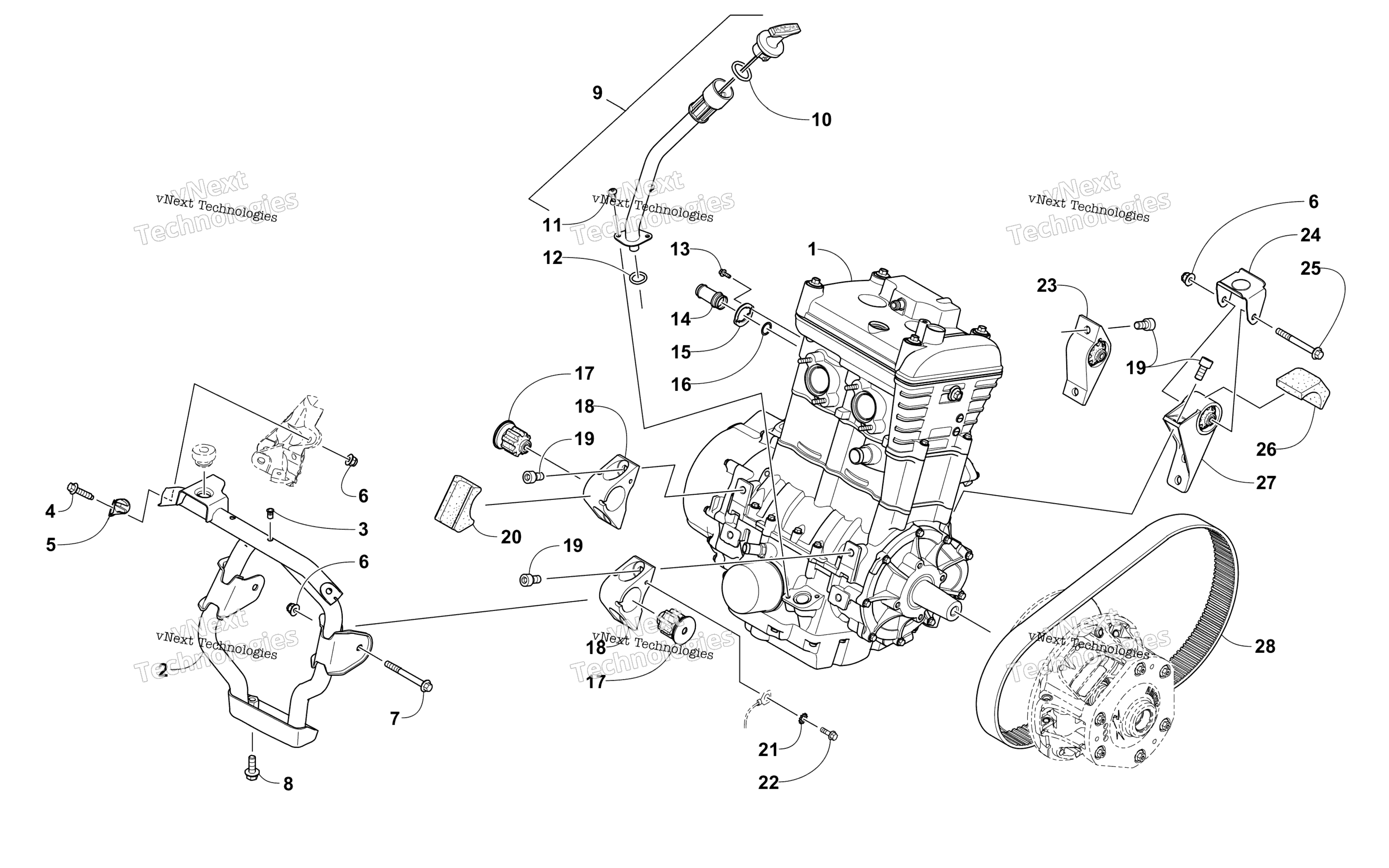

Схема двигателя And Related Parts для PANTERA 3000 BLACK (S2017PTTTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE,700 ZK art. 3306-810
По запросу
2
Bracket, Engine Mounting - Front art. 0708-609
По запросу
3
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
4
Screw, Cap art. 8408-830
По запросу
5
Insert art. 1607-002
По запросу
6
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
7
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
8
Screw, Cap art. 8408-020
По запросу
9
Dipstick Assembly (inc. 10) art. 1770-070
По запросу
10
O-Ring art. 2623-183
По запросу
11
Screw, Machine art. 8476-516
По запросу
12
O-Ring art. 2623-034
По запросу
13
Screw, Cap art. 8408-616
По запросу
14
Fitting, Coolant - Engine art. 0613-096
По запросу
15
Plate, Flange - Coolant Fitting art. 0613-156
По запросу
16
O-Ring art. 2623-027
По запросу
17
Mount, Engine art. 0608-630
от 1 572 ₽
18
Mount, Engine - Front art. 0708-610
По запросу
19
Screw, Cap art. 2623-041
По запросу
20
Snubber art. 0608-765
По запросу
21
Washer, Lock art. 8053-212
По запросу
22
Screw, Self-Tapping art. 2623-046
По запросу
23
Mount, Engine - Rear Right art. 0708-646
По запросу
24
Bracket, Snubber art. 0608-763
По запросу
25
Screw, Cap art. 2623-150
По запросу
26
Snubber art. 0608-743
По запросу
27
Mount, Engine - Rear Left art. 0708-647
По запросу
28
Ремень вариатора Arctic Cat art. 0627-081
По запросу
Другие схемы модели
Двигатель And Related Parts
