модель 2017 года
- Модель Pantera 3000
- Код модели PANTERA 3000 BLACK (S2017PTTTOUSB)

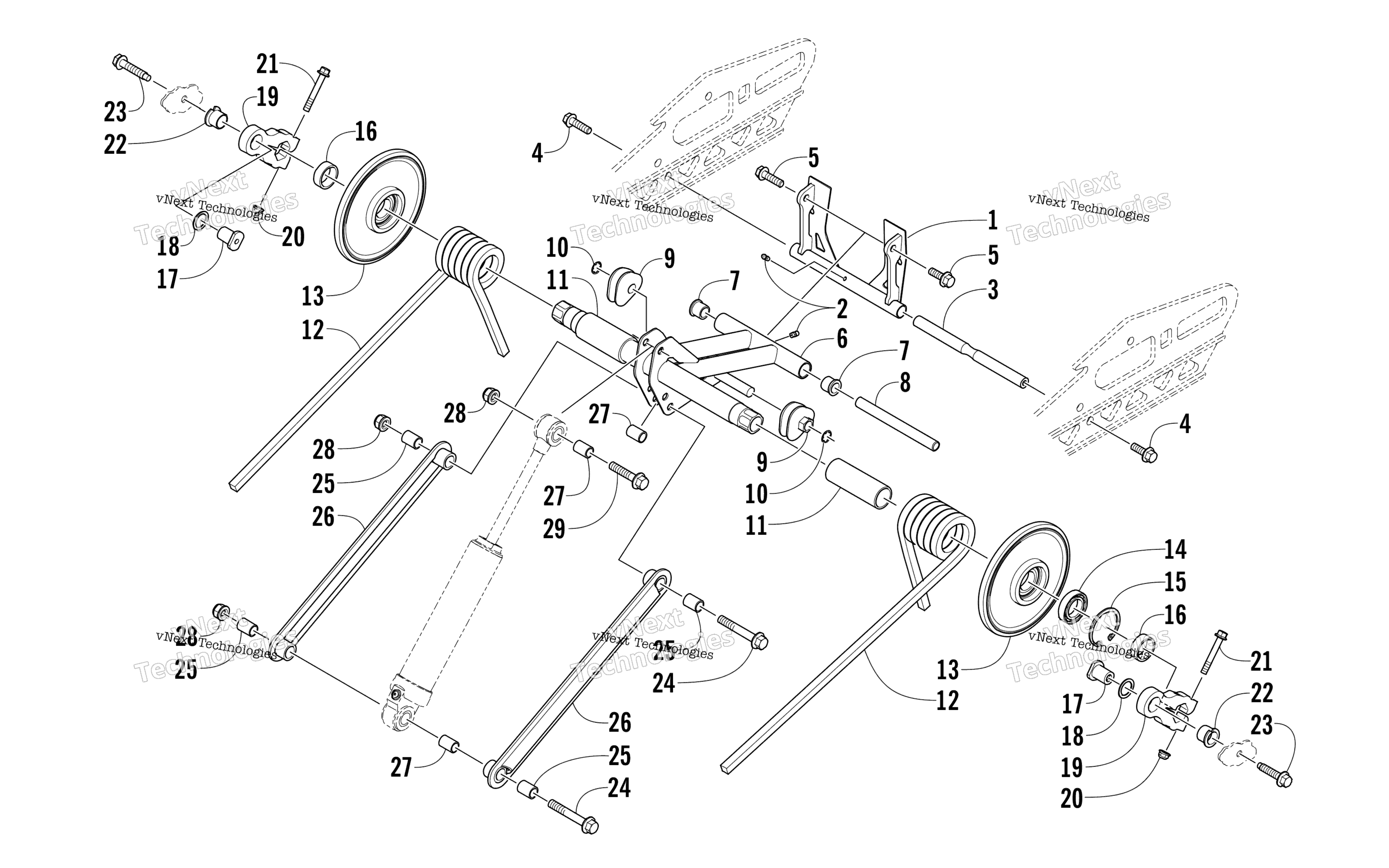

Схема задней части Suspension Rear Arm Assembly для PANTERA 3000 BLACK (S2017PTTTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Rear - Black (inc. one No. 2) art. 2704-389
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Axle art. 3604-965
По запросу
4
Screw, Cap art. 8413-031
По запросу
5
Screw, Cap art. 8413-041
По запросу
6
Arm, Idler - Black (inc. 7 and one No. 2) art. 2704-729
По запросу
7
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
8
Палец металлический заднего рычага Arctic Cat art. 3604-276
По запросу
9
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
9
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
10
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
11
Sleeve, Spring art. 3604-288
По запросу
12
пружина подвески art. 1704-505
По запросу
12
пружина подвески art. 1704-504
По запросу
13
Ролик гусеницы 180х30мм Arctic Cat art. 3604-264
По запросу
14
Bearing art. 3604-257
от 500 ₽
15
Ring, Retaining art. 3604-256
По запросу
16
Spacer, Pivot - Idler Arm art. 3604-674
По запросу
17
Втулка подвески Arctic Cat art. 3604-979
По запросу
18
Washer art. 3604-930
По запросу
19
Pivot - Idler Arm (inc. 20-22) art. 3704-007
По запросу
20
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
21
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
22
Bushing, Flared art. 3604-713
По запросу
23
Screw, Cap art. 2623-002
По запросу
24
Болт рычага М10х1,25х90 Arctic Cat art. 8408-090
По запросу
25
Axle, Link art. 3604-330
По запросу
26
Link, Shock art. 0704-928
По запросу
27
Втулка амортизатора Arctic Cat art. 3604-109
По запросу
28
Гайка Arctic Cat art. 2623-202
По запросу
29
Screw, Cap art. 8408-045
По запросу
