модель 2017 года
- Модель Pantera 3000
- Код модели PANTERA 3000 BLACK (S2017PTTTOUSB)

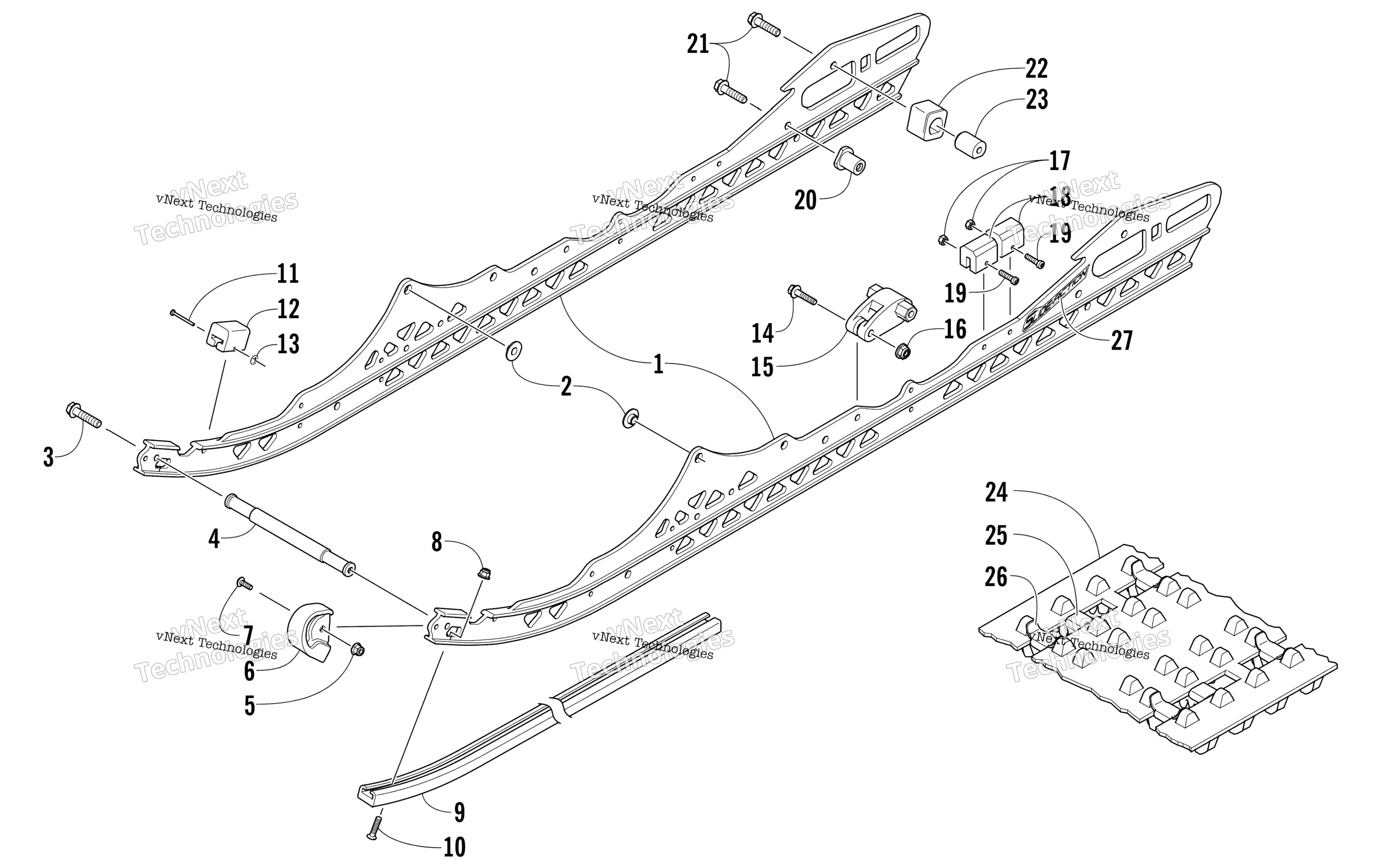

Схема Slide Rail и Track узла для PANTERA 3000 BLACK (S2017PTTTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly art. 2704-559
По запросу
1
Rail, Formed art. 3604-685
По запросу
2
Insert, Rail art. 3604-266
По запросу
3
Винт Arctic Cat art. 8408-826
По запросу
4
Axle art. 3604-679
По запросу
5
Гайка Arctic Cat art. 8427-602
от 116 ₽
6
End Cap, Slide Rail art. 4604-093
По запросу
7
Screw, Machine art. 8476-630
По запросу
8
Nut, Lock art. 8047-366
По запросу
9
Wearstrip - Black art. 3604-801
от 1 901 ₽
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha, 1626 мм
art. 10-6400-0-01-12
3 413 ₽
Подписаться
10
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
11
Rivet, Solid art. 0123-767
По запросу
12
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
13
Nut, Push art. 0123-766
По запросу
14
Screw, Cap art. 8408-850
По запросу
15
Блок натяжителя пружины Arctic Cat art. 3604-513
По запросу
16
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
17
Nut, Lock art. 8427-502
По запросу
18
Демпфер полоза гусеницы Arctic Cat art. 1604-429
от 577 ₽
Аналог
577 ₽
Требуется 4 шт.
19
Screw, Machine art. 8470-540
По запросу
20
Втулка подвески Arctic Cat art. 3604-979
По запросу
21
Screw, Cap art. 8413-031
По запросу
22
Блок упора рычага задней полвески Arctic Cat art. 2604-545
от 1 901 ₽
23
Втулка блока упора Arctic Cat art. 3604-291
от 1 596 ₽
24
Track Assembly (inc. 25) art. 2602-521
По запросу
25
Clip, Wear art. 2602-384
от 257 ₽
26
Clip, Guide art. 2602-386
По запросу
27
Decal, "Slide Action" art. 0621-907
По запросу
